- 基于Spartan-3實現DSP嵌入系統在FPD中的應用及其平板顯示器中的應用

由上所見， FPGA解決方案的可編程特性降低了新系統設計的內在開發風險。由于擁有諸如多個I/O槽、片上數字時鐘管理器、以及大量的Block存儲器和分布式存儲器等其它功能，Spartan-3也可以高效實現許多控制/膠合邏輯功能，有效減小了系統的尺寸、復雜度和成本。

2.3 Spartan-3 FPGA來實現的DSP嵌入系統

Spartan-3設備以最低成本提供高密度的FPGA，這使得它們非常適合于數量大、注重成本、以DSP為核心的應用程序。

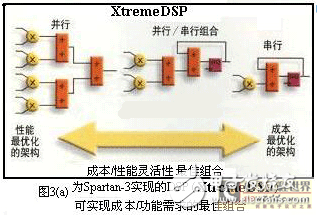

其嵌入式18×18乘法器(最多104個)、每秒最多3300億次乘法和累加運算(MAC/s)、優秀的高速DSP功能的并行實現能力、靈活的串聯架構，可實現成本/功能需求的最佳組合，見圖3(a)所示最大的DSP成本/性能靈活性。

預驗證的DSP算法和核心，即濾波器、檢波、變換、算法、FEC、相關器。而Spartan-3 FPGA 在高性能DSP應用中，有各種不同F(xiàn)IR濾波器技術的適用情況，而FIR濾波器的算法為：

公式中n個系數與n個相應的數據采樣相乘，再對內積求和產生單個結果。系數數值將確定濾波器的低通/高通/帶通特性，可以利用不同的架構和不同的方法來實現濾波器的功能。

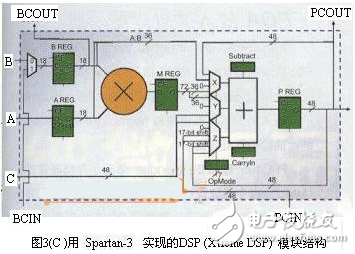

由此可以說，因?yàn)镕PGA是極高并行度的信號處理引擎，能夠滿足算法復雜度不斷增加的應用要求，通過并行方式提供極高性能的信號處理能力。Xilinx的XtremeDSP模塊，如圖3(b)所示，使得Sparten3系列FPGA可以為高性能的數字信號處理提供理想的解決方案，達到傳統上由ASIC或ASSP完成的高性能信號處理能力?？梢葬槍?duì)數字通信和視頻圖象處理等應用開發高性能的DSP引擎，也可在可編程DSP系統中作為預處理器或協處理器等。

由于嵌入式18×18乘法器(最多104個)適應DSP應用中的眾多的功能。提高了操作數輸入、中間積和累加器輸出的可編程流水線操作。

在復雜算法的數字處理系統中，系統要求的不斷提高和集成規模的不斷擴大，使得系統結構在設計的開始階段是不明確的，不可能直接用RTL(寄存器轉移級)設計方法進行描述，所以將系統集成到數字芯片中。

采用數字技術對復雜算法進行硬件實現時，首先遇到的問題是在結構上并沒有預先的規定，因此需要首先對算法建模和仿真進行優化。與基于RTL針對結構清晰的設計方法不同，算法設計把焦點從針對結構的細節轉移到對設計的整體要求和行為，在最高的算法層次上考慮如何進行設計，對系統的行為描述定義了設計要執行的算法，不涉及或很少涉及實現細節，因此行為描述比RTL描述要簡潔的多。

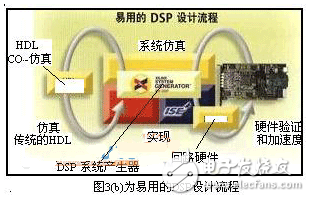

圖3(c)為易用的DSP設計流程所示，糸統產生器的DSP設計環境，包含了系統數學建模、算法優化和改進、設計校驗和診斷及HDL產生和仿真等。而綜合DSP設計服務包括DSP設計等級、現埸工程服務。

3、Spartan-3系列器件在平板顯示器中的應用

由于低成本和全功能的結合Spartan-3系列器件特別適合用于實現各種數字消費類系統。使Spartan3器件在平板顯示器市場應用中極具吸引力，即Spadan-3器件得到廣泛應用的一個市場就是平板顯示器(FPD)市場，它是新潮流，值以此為例介紹。

首先要說明的是平板顯示器是新型消費類電視中增長最快的部分，其市場上有三種平板顯示器，即LCD、等離子和投影電視(DLP)。

3.1 Spartan-3芯片在平板顯示器(FPD)應用中的價值

Spartan-3 FPGA提供了FPD系統設計人員非常有用的各種功能。包括能夠高效實現DSP功能的嵌入式乘法器；在實現流水線或多通道功能時能夠支持高性能并減少資源利用率的移位寄存器；大量的存儲器資源；以及對顯示器市場普遍使用的差分I/O標準的內在支持，那Spartan-3芯片功能在平板顯示器(FPD)應用中的價值是什么，即Spartan-3的各種功能及其在實現DSP時的用途。

*Spartan-3芯片功能在平板顯示器(FPD)應用中的價值：

嵌入式乘法器，能有效實現MAC(媒體存儲控制) FIR濾波器和其它DSP功能；

移位寄存器邏輯，能有效實現多通道功能；

BlockRAM和分布式RAM，為視頻線緩沖器，高速緩存標志存儲器，用于DSP系數的便箋式存儲器、數據包、緩沖器、FIFO；

對RSDS的內置支持，為無終端電阻的RSDS支持及其它特殊設計考慮之用。

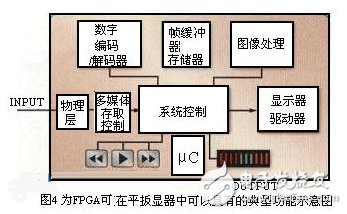

*只有了解FPGA在FPD系統中究竟有是那些典型應用(見圖所示4)，才能將Spartan-3芯片可以以各種方式應用于FPD設計之中。
