引言

Linux是一種很受歡迎的操作系統，與UNIX系統兼容，開放源代碼。它原本被設計為桌面系統，現在廣泛應用于嵌入式設備。uCLinux正是在這種氛圍下產生的。在uCLinux這個英文單詞中，u表示Micro,是“小”的意思；C表示Control，是“控制”的意思，所以uCLinux就是Micro-Control-Linux，字面上的理解就是“針對微控制領域而設計的Linux系統”。它也是針對無MMU（內存管理單元模塊）的微處理器設計的操作系統。S3C4510B就是屬于該類的微處理器。

Samsung公司的S3C4510B是基于以太網應用系統高性價比16/32位RISC微控制器，內含一個由ARM公司設計16/32位ARM7TDMI RISC處理器核。ARM7TDMI為低功耗、高性能的16/32核，最適合用于對價格及功耗敏感的應用場合。除了ARM7TDMI核以外，S3C4510B還有許多重要的片內外圍功能模塊，其中就有1個以太網控制器，用于S3C4510B系統與其它設備的網絡通信工程。在S3C4510B的網絡控制平臺上移植了uCLinux操作系統，并在這個嵌入式平臺上實現網絡控制的各項功能。本文的敘述的網絡通信工程就是其中最主要的功能。

1 基于S3C4510B以太網電路的設計思路與實現

作為一款優秀的網絡控制器，基于S3C4510B的系統若沒有以太網接口，其應用價值就會大打折扣，因此，就整個系統而言，以太網接口電路應是必不可少的，但同時也是相對較復雜的。從硬件的角度看，以太網接口電路主要由MAC控制器和物理層接口（Physical Layer,PHY）兩大部分構成。

S3C4510B內嵌一個以太網控制器，支持媒體獨立接口（Media Independent Interface,MII）和帶緩沖DMA接口（Buffered DMA Interface,BDI），可在半雙工或全雙工模式下提供情報0M/100Mbps的以太網接入。在半雙工模式下，控制器支持CSMA/CD協議，在全雙工模式下支持IEEE802.3MAC控制層協議。因此，S3C4510B內部實際上已包含了以太網MAC控制，但并未提供物理層接口，故需外接一片物理層芯片，以提供以太網的接入通道。

常用的單口10M/100Mbps高速以太網物理層接口器件主要有RTL8201、DM9161等，均提供MII接口和傳統7線制網絡接口，可方便地與S3C4510B接口。以太網物理層接口器件主要功能一般包括：物理編碼子層、物理媒體附件、雙絞線物理媒體子層、10BASE-TX編碼/解碼器和雙絞線媒體訪問單元等。

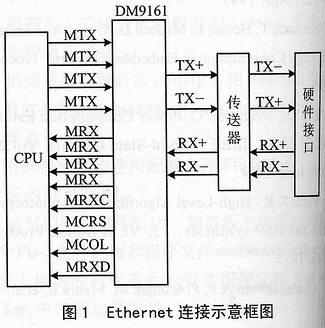

在該設計中，使用DP9161作為以太網的物理層接口。DM9161是一款低功耗、高性能的CMOS芯片，支持10M和100M的以太網傳輸，它起編碼、譯碼輸入和輸出數據的作用。它與S3C4510B的引腳連線如圖圖1所示。

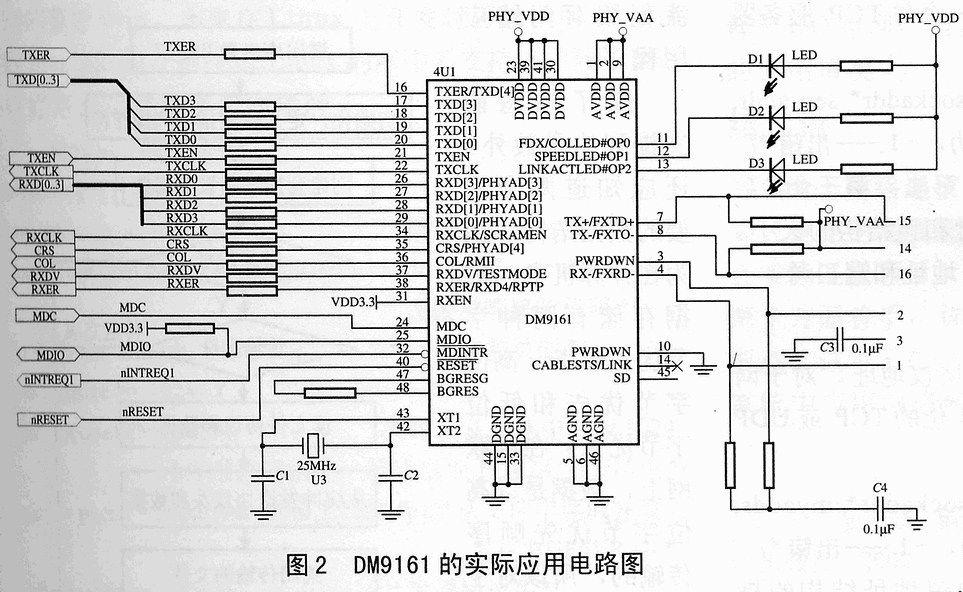

由于S3C4510B片內已民用有帶MII接口的MAC控制器，而DM9161也提供了MII接口，各種信號的定義也很明確，因此DM9161與S3C4510B的連接時序銜接，可以達到很好的網絡信號傳遞的目的。圖2為DM9161在本系統中的實際應用電路（圖中右下方的1、2、3以及14、15、16分別與網絡隔離變壓器相應引腳相連）。

S3C4510B的MAC控制器可通過MDC/MDIO管理接口控制多達斡爾1個DM9161，每個DM9161應有不同的PHY地址（可從00001B～11111B）。當系統復位時，DM9161鎖存引腳9、10、12、13、15的初始狀態作為與S3C4510B管理接口通信工程的PHY地址；但該地址不能設為00000B，否則DM9161進入掉電模式。

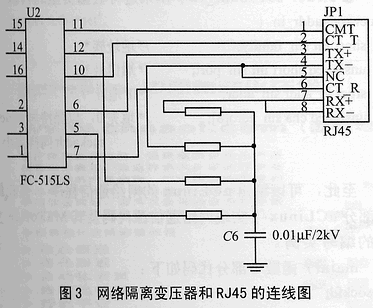

信號的發送和接收端應通過網絡隔離變壓器和RJ45接口接入傳輸媒體，實際應用電路如圖書室所示。

圖2

2 Linux下的網絡編程協議分析

Linux下的TCP/IP網絡協議棧的各層之間是通過一系列互相連接層的軟件來實現Internet地址族的，結構層次如圖4所示。

其中BSD socket層由專門用來處理BSD socket的通用套接字管理軟件來處理，它由INET socket層來支持。INET socket為基于IP的協議TCP和UDP管理傳輸端點。UDP（用戶數據報協議）是一個無連接協議，而TCP（傳輸控制協議）是一個可靠的端對端協議。傳輸UDP包的時候，Linux不知道也不關心它們是否安全到達了目的地。TCP則不同。在TCP連接的兩端都需要加上一個編號，以保證傳輸?shù)臄?shù)據被正確接收。在IP層，實現了Internet協議代碼，這些代碼要給傳輸?shù)臄?shù)據加上一個IP頭，并且知道如何把傳入的IP包送給TCP或者UDP協議。在IP層以下，就是網絡設備來支持所有的Linux網絡工作，如PLIP、SLIP和以太網。

3 uClinux環境下的socket編程

網絡的socket數據b傳輸是一種特殊的I/O，socket也是一種文件描述符，也具有一個類似文件的函數調用socket()。該函數返回一個整型的socket描述符，隨后的連接建立、數據傳輸?shù)炔僮鞫际峭ㄟ^該socket函數實現的。常用的socket類型有兩種：流式socket和數據報式socket。兩者的區別在于：前者對應于TCP服務，后者對應于UDP服務。

3．1 uCLinux中socket編程中用到的函數

（1） socket函數

為了執行I/O，一個進程必須做的第一件事情就是調用socket函數，指定期望的通信協議類型（使用IPv4的TCP、使用IPv6的UDP、Unix域字節流協議等），其函數結構如下：int socket(int family,int type,int protocol);

/*返回：非負描述字—成功，-1—出錯*/

代碼中的family指明協議族。套接口的類型type是某個常值。一般來說，函數socket的參數protocol主設置為0，socket函數成功時返回一個小的非負整數值。為了得到這個數值，我們指定協議族（IPv4IP、v6或Unix）和套接口類型（字節流、數據報或原始套接口）。

（2）connect函數

TCP客戶用connect函數來建立一個與TCP服務器的連接。

Int connect(int sockfd,const struct sockaddr* servaddr,socklen_t addrlen);/*返回：0—成功，-1—出錯*/

Sockfd由socket函數返回數值，第二、第三個參數分別是一個批晌套接口地址結構的指針和該結構的大小。套接口葉址結構必須含有服務器的IP地址和端口號。

（3）bind函數

函數bind給套接口分配一個本地協議地址。對于網際協議，協議地址是非顛倒2位IPv4地址16位的TCP或UDP端口號的組合。

Int bind(int sockfd,const struct sockaddr* myaddr,socklen_t addrlen);/*返回：0—成功，-1—出錯*/

第二個參數量個指向特定于協議地址結構的指針，第三個參數是該地址結構的長度。對于TCP，調用函數bind可以指定一個端口，指定一個IP地址?？梢詢烧叨贾付ǎ部梢砸粋€也不指定。

（4）listen函數

函數listen僅被除數TCP服務器調用。它做兩件事件事情，當函數socket創建一個套接口時，被假設為一個主動套接口。也就是說，它是一個將調用connect發起連接的客戶套接口，函數listen將未連接的套接口轉換成被動套接口，指示內核應接受指向此套接口的連接請求。根據TCP狀態轉換調用函數listen導致套接口從CLOSED狀態轉換到LISEN狀態。函數的第二個參數規定了內核為此套接口排隊的最大連接個數。

Int listen(int sockfd,int backlog);

/*返回：0—成功，-1—出錯*/

一般來說，此函數應在調用函數socket和bind之后，調用函數accept之前調用。

（5）accept函數

accept函數由TCP服務器調用，從已完成連接隊列頭返回下一個已完成連接。若已完成連接隊列為空，則進程睡眠。（假定套接口噗缺省的阻塞方式）

int accept(int sockfd,struct sockaddr*cliaddr,socklen_t*addrlen);/*返回非負數值—OK，-1—出錯*/

參數cliaddr和addrlen用來返回連接對方進程（客戶）的協議地址。Addrlen是結果參數，調用前，將由*addrlen所指示的整數值置為由cliaddr所旨的套接口地址結構的長度，返回時，此整數值即為由內核存在此套接口地址結構內的準確字節數。

3．2 uClinux中網絡通信編程的實現

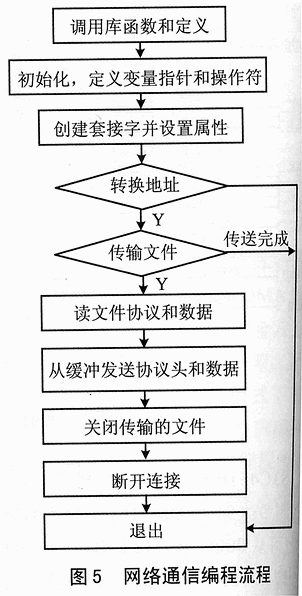

在uCLinux中進行socket編程，一般按照圖書資料所示流程編寫網絡應用程序。

除了熟悉前文提出的函數外，還應知道兩個重要的數據結構。因為在計算機中，數據存儲有兩種字節優先順序：高位字節優先和低位字節優先。在互聯網上，數據是以高位字節優先順序傳輸?shù)?，所以對于在?nèi)部以低位字節優先方式存儲的數據，需要進行轉換才能在互聯網上傳輸。

*struct sockaddr:用來保存socket信息

struct sockaddr{unsigned short sa_family;/*地址族，AF_xxx*/

char sa_data[14]; /*14字節的協議地址*/}；

*struct sockaddr_in;和來進行數據類型的轉換

struct sockaddr_in{

short int sin_family; /*地址族*/

unsigned short int sin_port; /*端口號*/

sruct in_addr sin_addr; /*IP地址*/

unsigned cha sin_zero[8]; /*填充0，以保持與struct sockaddr同樣大小*/}；

至此，可經編出uCLinux的網絡通信工程程序。在此給出部分uCLinux下實現網絡通信源代碼及其Makefile文件的編寫實例。

main()函數中部分代碼如下：

int sockfd;

unsigned int uiip;

char szsendbuf[1024];

char head[8];

int*phead=head+4,nsize=1024,allsize=0;

struct sockaddr_in servaddr;

sockfd=socket(AF_INET,SOCK_STREAM,0);/*創建socket*/

bzero(&servaddr,sizeof(struct sockaddr_in));

servaddr.sin_family=AF_INET;

servaddr.sin_port=8888;//htons(8888); /*指定通信端口*/將命令行輸入的字符串IP轉換為connect函數可識別的整數uiip。本來在Linux上開發時可以使用C庫函數inet_pton(),但在uCLinux的庫中不支持該函數，因此只好自己實現該函數的功能。

aiptoi()如下所示：

aiptoi(argv[1],&uiip);

servaddr.sin_addr.s_addr=uiip; /*指定連接的對端IP*/

connect(sockfd,(struct sockaddr)&servaddr,sizeof(struct sockaddr));

/*連接對端接收代碼*/

fp=fopen("kongzhi.htm","r"); /*打開控制頁面*/

while(nsize==1024)

{bzero(szsendbuf,1024); /*每次從文件中讀取巧024個字節發送出去，若讀出少于1024字節結束*/

nsize=phead=fread(szsendbuf,1,1024,fp);/*從文件中讀取并填入發送BUFFER中*/

write(sockfd,head,8);/*發送協議頭*/

nsize=write(sockfd,szsendbuf,nsize);/*發送*/}

fclose(fp);

uCLinux中的Makefile需做的修改如下：

CC=gcc

COFF2FLAT=/uclinux/coff2flt-0.3/coff2flt

CFLAGS=-I/uclinux/uC-libc-pic/include

LDFLAGS=/uclinux/uC-libc-pic/libc.a

ethernet:Ethernet.o

$(CC)-o $@.coff ethernet.c $(CFLAGS)$(LDFLAGS)

$(COFF2FLAT)-o Ethernet ethernet.coff

cp Ethernet /Ethernet

clean:

rm -f Ethernet Ethernet.o

需要注意的是：①uCLinux中不帶有pthread庫，在編寫網絡程序要切記；②在uCLinux環境下，處理器（硬件）和內核黃素（軟件）均不提供內存管理機制，所以程序的地址空間等同于內存的物理地址空間。在程序中可直接對I/O地址進行操作，而不需要申請和釋放I/O空間，但需要用戶自己來檢查所操作的I/O地址的占用情況。

結語

由于網絡通信工程廣泛應用在嵌入式設備中，以往的文章只是泛泛地敘述網絡通信設計的某一個方面。本文結合實際工程項目，從硬件電路的搭建、應用軟件的設計要點。這對于在嵌入式設備中，特別是基于uCLinux的系統中應用網絡通信有重要的參考意義。
