基于ARM7的LCD設計與實現

　　1 引言

　　隨著科技的發展，ARM在社會各個方面的應用越來越廣。ARM芯片廣泛應用于無線產品、PDA、GPS、網絡、消費電子產品、STB及智能卡。S3C4510B是SAMSUNG公司生產的基于ARM7TDMI的RISC 微處理器，主頻可達50MHZ。液晶顯示是嵌入式系統中反映系統輸入/輸出的人機交互界面，液晶顯示以其微功耗、體積小、顯示內容豐富、模塊化，接口電路簡單等諸多優點得到廣泛應用。由于S3C4510B主要是針對以太網應用系統設計的，所以其內部沒有LCD控制模塊，這樣在一些需要人機可視話交互過程中會產生諸多不便。我們在看重高性價比的情況下，利用S3C4510B的通用I/O口來控制液晶顯示屏的軟硬件方法，實現了與LCD控制模塊一樣的功能。

　　2 S3C4510B介紹

　　S3C4510B是三星公司的一款基于以太網應用系統的高性價比16/32位（精簡指令集）RISC微控制器，內含一個由ARM公司設計的ARM7TDMI RISC處理器核，ARM7TDMI為低功耗、高性能的16/32核。支持大、小端模式，內部架構為大端模式，外部存儲器可為大、小端模式；基于JTAG的調試方案；邊界掃描接口。支持ROM/SRAM、FLASH、DRAM和外部I/O以8/16/32位的方式操作。最適合用于對價格及功耗敏感的應用場合。

　　除了ARM7TDMI核以外，S3C4510B比較重要的片內外圍功能模塊包括：

　　u 2個帶緩沖描述符（Buffer Descriptior）的HDLC通道；

　　u 2個UART通道；

　　u 2個GDMA通道；

　　u 2個32位定時器；

　　u 18個可編程的I/O口。

　　S3C4510B提供了18個可編程的通用I/O端口，用戶可將每個端口配置為輸入模式、輸出模式或特殊功能模式，由片內的特殊功能寄存器IOPMOD和IOPCON控制。所傳輸的數據存放在寄存器IOPDATA中。

　　端口0～端口7的工作模式僅由IOPMOD寄存器控制。另外通過設置IOPCON寄存器，端口8～端口11可用作外部中斷請求INTREQ0～INTREQ3的輸入。端口12、端口13可用作外部DMA請求XDREQ0、XDREQ1的輸入。端口14、端口15可作為外部DMA請求的應答信號XDACK0、XDACK1，端口16可作為定時器0的溢出TOUT0，端口17可作為定時器1的溢出TOUT1。

　　I/O口模式寄存器IOPMOD中的低１８位用于配置I/O口P17～P0的工作方式。0為輸入、1為輸出。

　　3 OCMJ4X8C液晶模塊

　　該款液晶采用***矽創電子公司生產的ST7920中文圖形控制芯片。液晶屏幕為128X64點。其可以顯示字母、數字符號、中文字型及圖形，具有繪圖及文字畫面混合顯示功能。內置2M中文字型ROM（CGROM）總共提供8192個中文字型（16X16點陣），16K半寬字型ROM（HCGROM）總共提供126個符號字型（16X8點陣），64X16位字型產生RAM（CGRAM），另外繪圖顯示畫面提供個個64X256點的繪圖區域（GDRAM），可以和文字畫面混合顯示。提供多功能指令：畫面清除（Display clear）、光標歸位（Return home）、顯示打開/關閉（Display on/off）、光標顯示/隱藏（Cursor on/off）、顯示字符閃爍（Display charac ter blink）、光標移位（Cursor shift）、顯示移位（Display shift）、垂直畫面旋轉（Vertical line scroll）、反白顯示（By_line_reverse display）、待命模式（Standby mode）。

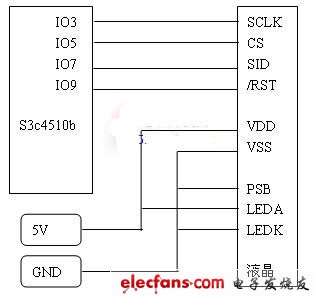

　　OCMJ4X8C（128X64）引腳說明（表1）

　　管腳號管腳符號說明

　　1VSS邏輯電源地

　　2VDD邏輯電源+5V

　　3NC無連接

　　4RS（CS）高：數據/低：指令（串行輸入的片選）

　　5R/W（SID）高：讀/低：寫（串行數據）

　　6E（SCLK）使能端（串行時鐘）

　　7-14DB0-DB7并行數據端

　　15PSB高：并行/低：串行

　　16NC無連接

　　17/RST系統復位低電平有效
