1　交換矩陣的硬件結構
?? 這里所指的交換矩陣主要包括鏈路接口、時鐘同步、速率轉換、控制系統和交換矩陣單元五個部分。結構圖見圖1。鏈路接口采用MITEL公司的MT9075B芯片，負責在線路上接收和發送HDB3或AMI編碼的PCM30／32脈沖調制信號，并轉換為ST? BUS數據流（即PCM30／32調制信號），同時該芯片還負責采集各種同步信號。時鐘同步由MITEL公司的MT9041B芯片完成，根據MT9075B采集到的同步信號產生供所有芯片使用的統一的系統時鐘。速率轉換和控制系統由XINLIX的xc2s100 FPGA芯片完成，負責4個2M數據流和一個8M數據流之間的復用分解，以及鏈路接口芯片和交換矩陣的初始化和控制。交換矩陣單元由MITEL的MT90820完成。MT90820大型數字交換矩陣芯片擁有2048×2048時隙的無阻塞交換能力，可提供最多16個通道的接收接口和16個通道的發送接口，單通道接口速率最高為8Mb／s，由于PCM30／32的速率為2Mb／s，因此，為了實現速率匹配，必須在MT90820和MT9075B之間使用速率轉換電路。

2　器件分析及相關內容
　　限于篇幅，這里僅簡要介紹各個芯片的基本情況，詳細使用細節請參考相關文檔。
2．1　MT9075B
2．1．1　功能描述
　　MT9075B是一塊集成了高級PCM30／32成幀器和線路接口單元的芯片，線路接口單元提供與外部線路的接口。MT9075B支持最新的ITU－T建議，包括關于PCM30的G．703、G．704、G．706、G．732、G．775、G0796、G．823和關于ISDN基本速率的I．431。同時還支持ETSI的ETS300 011、ETS300 166、ETS300233和BS6450。
2．1．2　線路接口單元
　　包括一個輸入信號峰值檢測單元（Input SignalPeak Detector），一個可選的兩步式均衡器（Two－Stage Equalizer），一個平滑濾波單元（SmoothingFilter），多個自適應閾值比較單元（AdaptiveThreshold Comparators）以及一個時鐘信號提取單元（Clock Extractor）。接收信號的均衡增益（ReceiveEqualization Gain）可以通過軟件進行控制，也可以由峰值檢測單元自動進行設置。接收均衡器的輸出通過平滑濾波單元以后被傳送到數據和時鐘分割器，后者的輸出信號驅動一個鎖相環（Phase Locked Loop），從而提取出其中的時鐘信號（E2o）。這個時鐘信號用來對數據比較單元的輸出信號進行采樣。
2．1．3　參考時鐘
　　MT9075B的參考時鐘既可以是時鐘信號也可以外接晶振產生，它們都連接到OSC1和OSC2管腳上。2．1．4　主要管腳功能
　　在本文中只使用MT9075B的LIU功能，TTIP、TRING、RTIP、RRING管腳與外部線路相連，接收和發送HDB3或AMI編碼的PCM30／32信號，DSTi、CSTi、DSTo、CSTo管腳分別是內線側向外線側發送和接收的數據接口和控制接口。E2o輸出從外部線路　　上采集到的2M時鐘。2．2　MT90820
2．2．1　功能描述
　　MT90820大型數字交換矩陣在接口速率為8Mb／s情況下具備2048×2048時隙的無阻塞交換能力。MT90820具有包括消息模式、輸入偏移量延遲、高阻抗輸出控制等特性，可以對每一個數據流或時隙進行可編程操作。
2．2．2　主要管腳功能
??? STi0至STi15管腳是接收接口，接收從速率轉換電路來的8Mb/s數據流。STo0至STo15管腳是發送接口，將交換過的數據發送到速率轉換電路，然后分解成2Mb／s的數據由MT9075B發送到線路上。
2．3　MT9041B
2．3．1　功能描述
　　MT9041BT1／E1系統同步器包含一個數字鎖相環，為T1和E1傳輸鏈路提供時鐘和同步信號。
2．3．2　主要管腳功能
　　REF管腳接收由MT9075B芯片采集的2MHz時鐘信號，在輸出接口電路的各個管腳可以分別輸出ST? BUS16Mb／s、ST? BUS2Mb／s、ST? BUS8Mb／s幀脈沖，1.5MHz、3MHz、2MHz、4MHz、8MHz、和16MHz時鐘。
2．4　xc2s100
　　現場可編程門陣列FPGA最早由美國XILINX公司于1985年推出，F(xiàn)PGA的設計可在廠家提供的開發系統中快速有效地完成，生成的設計文件以構造代碼的形式存儲在FPGA外的存儲體中。系統上電時將這些構造代碼讀入FPGA內由SRAM構成的配置存儲器，并由各個配置存儲單元控制FPGA中的可編程資源，實現用戶的專用設計。這里采用XILINXSpartan2系列器件中的xc2s100。下面著重介紹基于xc2s100和VHDL硬件描述語言的速率轉換電路設計。
3　速率轉換電路的VHDL語言描述及行為級仿真

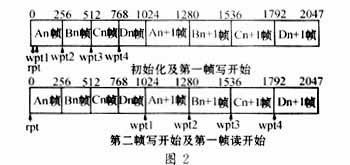

　　下面以2Mb／s到8Mb／s的速率轉換為例。MT90820的接口速率為8Mb／s，而MT9075B收發的E1接口信號的速率為2Mb／s，因此，需要將四個MT9075B的數據流復用到一個8Mb／s的數據流上。每個PCM30／32幀包含32個時隙，每個時隙有8bit數據，那么，一個幀包括256bit的數據。在一幀的時間內總的數據量為256×4＝1024bit，因此，需要至少1024位的存儲器，而為了避免存儲器讀寫操作沖突，規定一幀的寫操作完成后才開始讀操作，所以，需要兩倍即2048位的存儲器。為了清楚地理解讀寫數據的時隙關系，請看圖2。

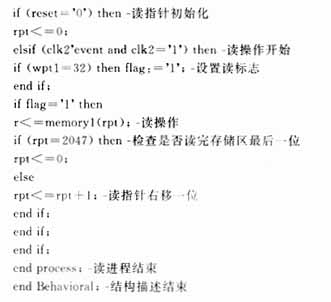

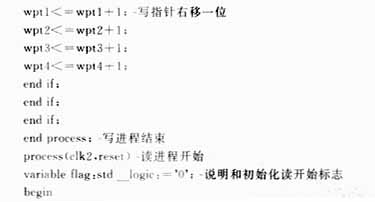

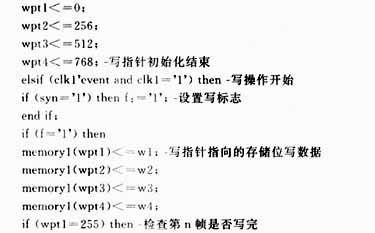

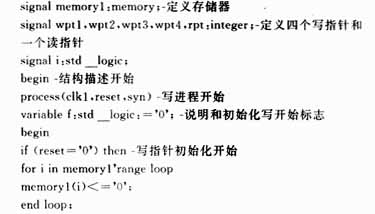

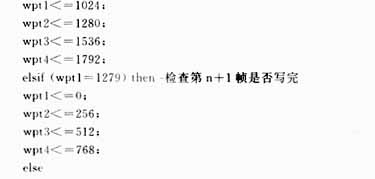

　　下面給出VHDL硬件描述語言寫的源程序，在XILINXISEWebpack 5．01i下調試成功。
－庫調用部分（略）

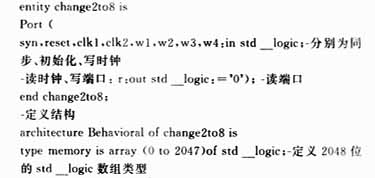

－定義實體

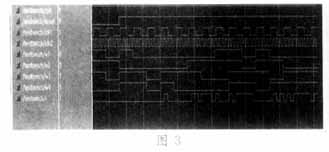

　　為簡明起見，在實際行為級仿真中，將每幀的長度縮短至原來的1／64，即每幀4個bit。圖3是用ModelSim XEII5．6a Starter實現的行為級仿真波形。

　　從圖3可以看出，在寫時鐘clk1和讀時鐘clk2的分別控制下，四個輸入數據流的第n幀在第n＋1幀時刻被輸出流順序讀出，說明仿真通過。
