雙向透明串口擴展技術在嵌入式系統中的設計

　嵌入式多參數監護儀系統中一般包括多個獨立的硬件采集模塊，每個硬件采集模塊分別完成對人體的心電、呼吸率、體溫、血壓和血氧飽和度等生理參數的采集，并通過其串口接收HOST端的控制信息，定時向HOST端發送采集數據。

　　本嵌入式多參數監護儀HOST端使用AT91RM9200處理器，該處理器具有4個通用同步/異步接收/發送器（USART），其中一個是DEBUG串口,但它們都是分時復用的[1]。為了使HOST端更好地與各采集模塊進行通信，必須解決其串口擴展的問題。

　　目前比較通用的串口擴展方案主要有2種。一種通過硬件實現，使用多串口ARM/MCU或?qū)Ｓ么跀U(kuò)展芯片，可供選擇的串口擴展芯片有TI公司開發的 16C55X系列串口擴展芯片和國騰公司開發的GM812X系列串口擴展芯片等。TI公司的16C55X系列芯片通過并行口擴展串行口，功能比較強大、通信速度高，但控制復雜，同時價格較高，主要應用于PC機串口擴展。另一種串口擴展方案通過軟件實現，但用軟件模擬串口存在缺點：(1)采樣次數低，一般只能做到2次/bit，這樣，數據的正確性就難以保證；(2)不能實現高波特率通信，軟件模擬串口一般不能實現高于4 800 b/s的波特率[2-3]。

　　不管是采用硬件還是軟件方案，大多數串口擴展產品幾乎都是單向傳輸，不夠透明化[4-7]。本文根據參與的多參數監護儀項目的需要，提出一種雙向透明的串口擴展設計方案，并通過了實驗驗證。

　　1硬件設計

　　1.1串口擴展模塊拓?fù)鋱D

　　在設計中，串口擴展模塊可以外接4個用戶設備，每個用戶設備都可以在與HOST端進行雙向數據傳輸，采用分時復用技術，即在任一時刻，最多僅有一個串口與HOST端連接，串口擴展模塊負責4個通道的切換/選擇。雙方通過硬件和軟件機制進行仲裁。如圖1所示。

　　1.2硬件設計方案

　　串口擴展模塊主要由2部分組成：單片機AT89C2051及模擬開關CD4052、雙4通道模擬開關。

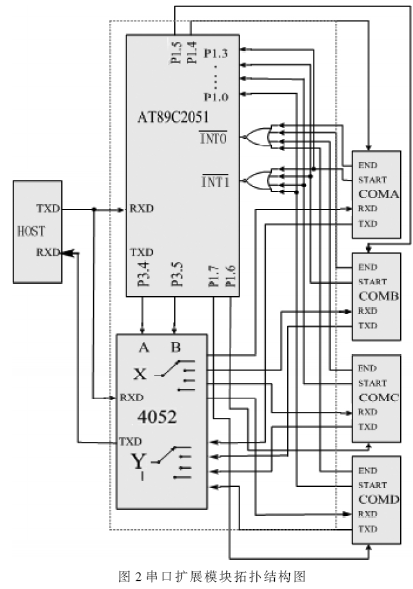

　　串口擴展模塊拓?fù)浣Y(jié)構圖如圖2所示，其中虛線框內為串口擴展模塊的主要部分。

　　2 通信協議設計

　　2.1數據由用戶設備發送到HOST端

　　由于各模塊是分時復用的，為了避免用戶設備之間發生競爭，需要AT89C2051對4個用戶設備通道進行仲裁，本文采用以下方案。

　　4個用戶設備各用一根I/O口線分別與AT89C2051的P1.0～P1.3引腳相連，同時還與一個4輸入或非門相連，將某根或某幾根I/O口線置高電平并經過該4輸入或非門來觸發中斷，通知AT89C2051有用戶設備請求向HOST終端發送數據，同時AT89C2051進行用戶設備號查詢。AT89C2051收到請求信號后，首先判斷 HOST端與其他用戶設備之間的數據發送是否結束，若結束，則根據仲裁機制通過與各用戶設備相連的P1.4～P1.7引腳置高給出應答響應信號，同時 AT89C2051根據中斷查詢到的用戶設備號對P3.4和P3.5引腳進行設置來控制CD4052模擬開關選通對應通道，用戶設備收到應答響應信號后就開始發送數據；若未結束，則屏蔽此次中斷，直到數據發送結束才開中斷。用戶設備數據發送結束時則將通過一個4輸入或非門來觸發中斷，通知AT89C2051此次數據發送結束。在響應數據發送請求時會涉及到多個用戶設備請求，從而需要AT89C2051進行仲裁。仲裁機制如下：心電和血氧模塊是50 ms定時發送數據，而血壓模塊需要HOST端發來啟動測量命令后才向HOST端發送血壓數據，因此需要將血壓模塊發送數據的請求設置為較高優先級，才能保證血壓數據正確及時地發送到HOST端，而心電和血氧模塊設置為低優先級輪流發送。

　2.2數據由HOST端發送到用戶設備

　　為了使HOST端的數據能夠及時準確地發送到各個用戶設備，就需要和AT89C2051之間定義好通信協議。其協議如下。

　　AT89C2051始終監視HOST終端發出的信息，一旦收到HOST終端發出的串口選擇命令，如表1所示，立即對P3.4和P3.5引腳進行設置來控制 CD4052模擬開關選通對應通道并控制相應的LED燈以作指示。串口選擇后， HOST終端需要根據AT89C2051指令執行和模擬開關切換時間延遲一定時間后再開始向?qū)?yīng)用戶設備發送數據/命令。HOST端數據發送結束則由接收端的用戶設備向AT89C2051發送中斷結束信號，其結束處理與數據由用戶設備發送到HOST端的結束處理相同。如果同時有用戶設備向 AT89C2051請求發送數據到HOST端，則優先響應HOST端的發送數據/命令請求，即HOST端的發送數據/命令請求的優先級最高。

　　本文在設計中將HOST端的TXD引腳連接到AT89C2051的RXD引腳，這樣就可以通過AT89C2051的串口接收中斷和HOST端通信， HOST端發送數據/命令時首先發送串口選擇命令字，其次再發送數據/命令去控制用戶設備的數據采集，例如增益大小、是否啟動血壓測量等命令。

　　3軟件設計

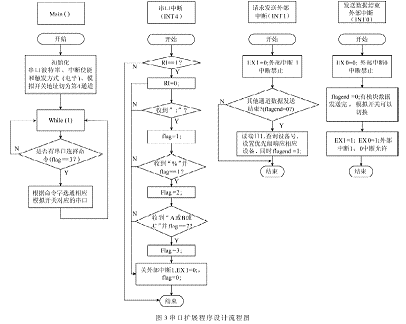

　　軟件設計分為主函數、串口中斷服務程序、外部中斷0和1服務程序4個部分，如圖3所示。

　　在很多場合需要進行串口擴展以滿足系統集成多個串口設備，擴展方法很多，各有優缺點。本文提出的用單片機AT89C2051為AT91RM9200擴展串口的方案是基于單片機價格低廉、體積小，完全可以替代一般的專用接口芯片，作為真正意義上的可編程接口，實現雙向通信，使串口擴展模塊變得透明。這種方案使用靈活，與一般接口芯片相比對外部用戶設備具有更好的適用性，經實驗驗證達到了設計目標。將單片機等同于普通接口芯片使用，是一種新思路，具有一定的啟迪作用和實際參考價值。
