LP2132芯片的備自投測控單元的硬件設計

摘要：采用模塊化的設計，以一個支持實時仿真和跟蹤，16／32位的ARM7TDMI-S CPU微控制器LPC2132為核心，配合其他功能芯片，完成硬件設計要求?？紤]到強弱電信號之間的相互電磁干擾，在整體結構上采用3層電路板，實現了強弱電信號的隔離，提高了系統的抗干擾性、運行的穩定性和人員現場操作的安全性。本控制單元設計完全符合備自投配電終端智能化、小型化、多功能化的要求。

??? 文中以LPC2132芯片作為系統主控器，針對電力系統數據信號采集、數據通信以及系統狀態監測等問題，設計出一種含兩主一備功能的備自投等多功能配電的硬件系統，其可以測量回路中的有功功率、無功功率、能量、電壓、電流、功率因數等功能。以兩路市電作為進線，另加一路備用電源，通過聯絡開關將兩段母線聯通供電，三路電源互為備用。該系統亦可實現遠程監控和備自投。

1 系統的總體結構

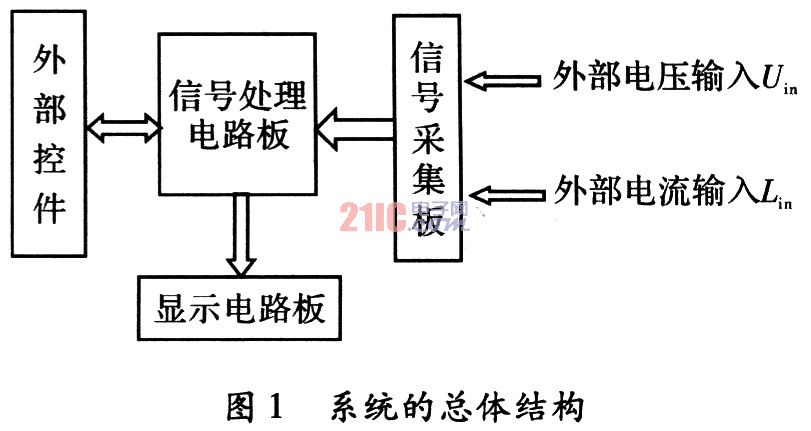

??? 系統整體結構采用3層電路板：底層為信號采集電路板，因其上層多為大型元器件，為了保持測試儀結構穩定性，將其置于底層。該層主要用于信號的傳輸與變換，將外部傳送的大電壓電流信號轉換為小電壓電流信號；中間層為信號處理電路板，它將信號采集板傳送的小電壓電流信號進行處理，該層也是本設計的主控電路板；上層是LCD顯示電路板，用于對從中間層傳送的測量參數進行顯示，如圖1所示。

2 微控制器的選擇

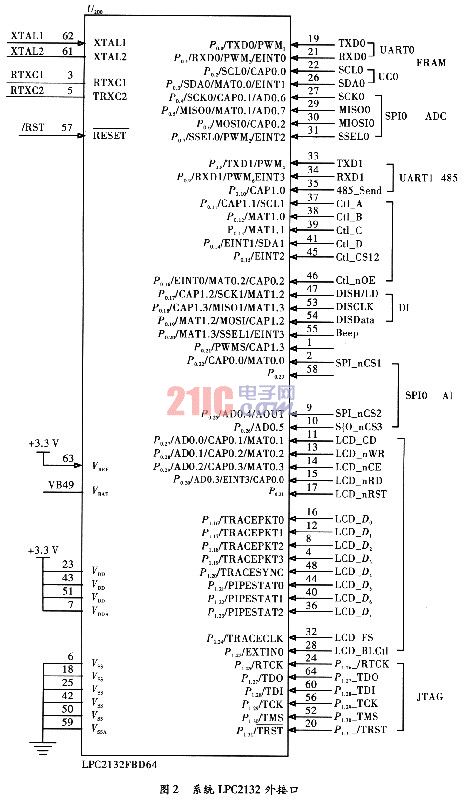

??? 本系統選擇LPC2132作為微控制器，它是基于一個支持實時仿真和嵌入式跟蹤的32／16位ARM7TDMI-STM CPU微控制器，帶有64／128／256／512 kB的嵌入高速Flash存儲器。LPC2132具有多個32位定時器，1個(LPc2132)10位8路ADC，10位DAC，PWM通道，47個GPIO，9個邊沿或電平觸發的外部中斷。系統LPC2132外接口示意圖，如圖2所示。

3 系統中的RS485總線
3．1 RS485總線一般概念
??? 文中智能終端與上位機通訊所涉及的RS485串行通信接口技術，是由RS232，RS422技術逐步發展而來的。RS-485標準的最大傳輸距離約l 219 m，最大傳輸速率10 MB·s-1。RS-485具有在20 kB·s-1速率下能獲得使用規定中最長電纜長度的能力。傳輸網絡采用平衡雙絞線作為傳輸媒體，絞線的長度與傳輸速率成反比，只有在很短的距離下才能獲得高速率傳輸，100 m長雙絞線最大傳輸速率僅為1 MB·s-1。
3．2本系統中的RS485總線

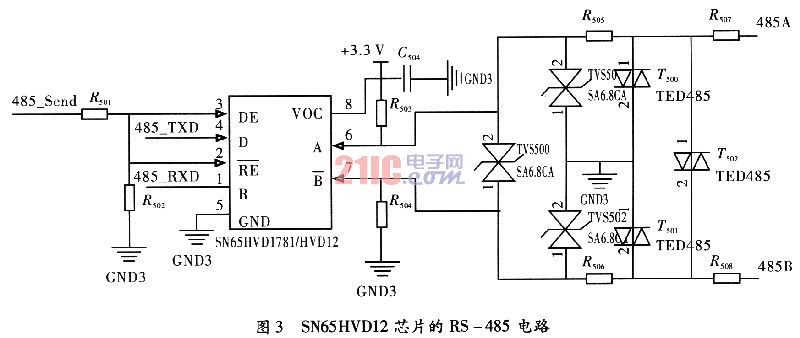

??? 本智能終端設計中使用的SN65HVDl2芯片，可以被直接嵌入到RS-485應用電路中。微處理器的標準串行口通過RXD連接SN65HVDl2芯片的R引腳，TXD連接SP485R芯片的D引腳，具體結構，如圖3所示。

4 系統的硬件安排
4．1 ARM主控設計
??? ARM主控模塊其結構主要包括微處理器LPC2132、電源接口電路、晶振電路、數據儲存單元、UART串行接口電路和SPI串行接口等。

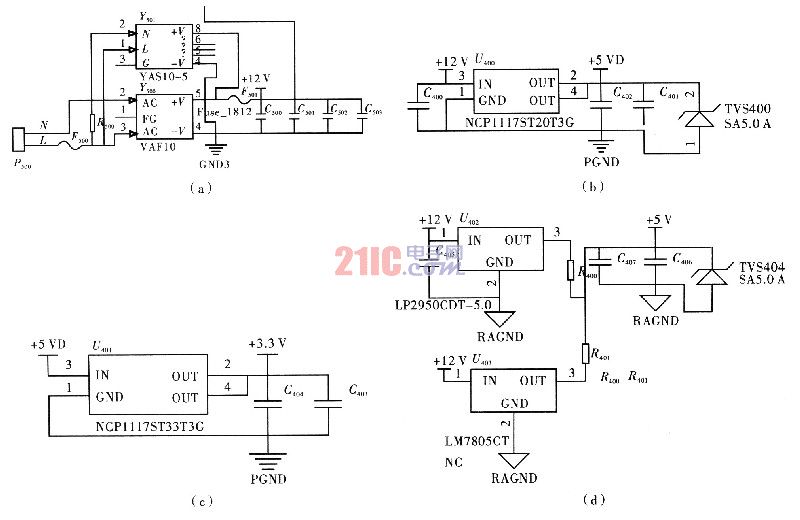

??? (1)電源接口電路。電源部分是整個系統的基礎，它為處理器和各個部分提供工作電壓。電源設計必須考慮以下因素：輸出電壓、電流和功率、輸入電壓、電流、安全因素、輸出紋波、電磁兼容和電磁干擾以及體積、功耗和成本的限制。本設計中，需要使用12 V，5 V和3．3 V的直流穩壓電源。其中LPC2132微處理器及部分外圍電路需要3．3 V或5 V的直流電源，而部分A／D轉換器則需要5 V的交流電源。電源接口電路分別，如圖4所示。

圖4電源接口電路

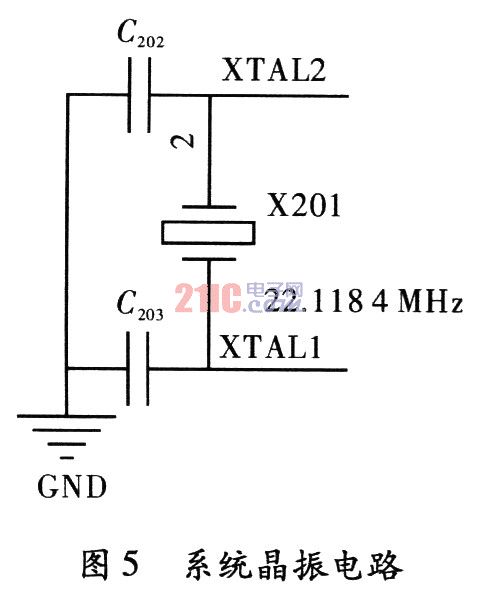

??? (2)晶振電路。其向LPC2132芯片及其他接口電路提供工作時鐘。其產生工作頻率為22．118 4 MHz的系統時鐘，系統采用電容三端式晶振接入電路，如圖5所示。

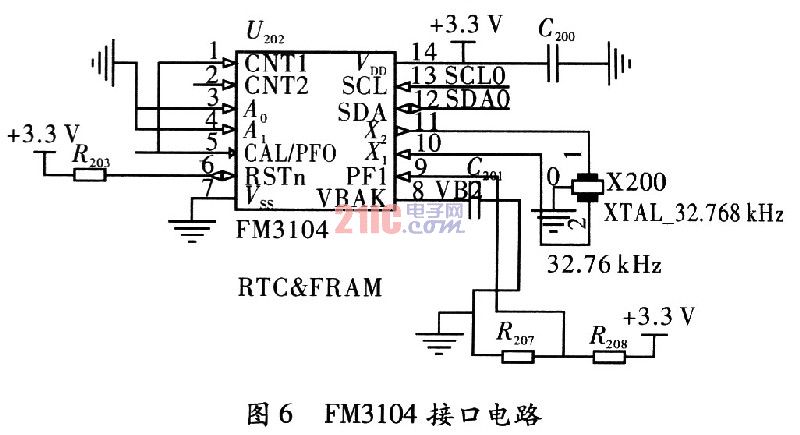

??? (3)數據儲存單元。FRAM利用鐵電效應實現數據存儲，F(xiàn)RAM存儲器不會受磁場的影響，F(xiàn)RAM保持?jǐn)?shù)據不需要電壓和與DRAM一樣的周期性刷新。同普通ROM存儲器一樣使用，具有非易失性存儲特性。系統中采用FM3lXX系列鐵電存儲器中具有較大容量的FM3104存儲數據，若需保存更長時間，只需要增加鐵電存儲器即可，具體如圖6所示。

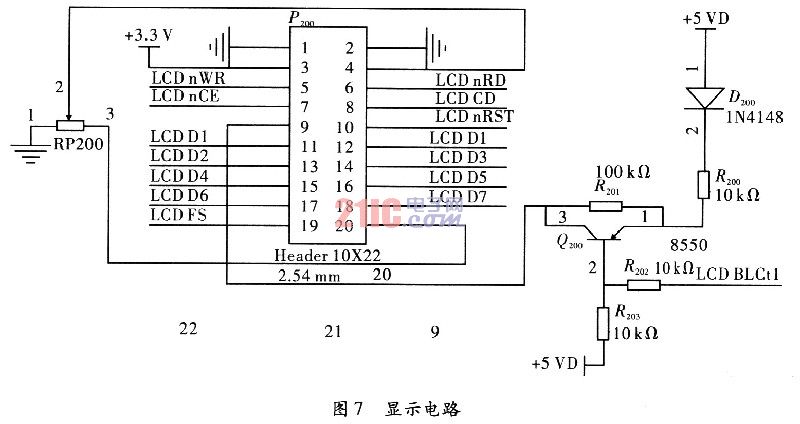

??? (4)顯示電路。本設計采用LCMl2864P中文液晶顯示模塊，該顯示模塊與單片機等微控器可實現漢字、ASCII碼、點陣圖形的同屏顯示，可廣泛應用于各種儀器儀表、家用電器和信息產品。主控模塊與液晶顯示屏的接口電路，如圖7所示。

??? (5)UART串行接口電路。UART(通用異步收發器)是用硬件來實現異步串行通信的通信接口電路，其允許在串行鏈路上進行全雙工的通信，輸入/輸出電平為TTL電平。LPC2132具有2個符合550工業標準的異步串行口(UARt)UART0和UARTl。本系統中，UART電平與RS485電平的轉換選用SN65HVDl2，如前所述；

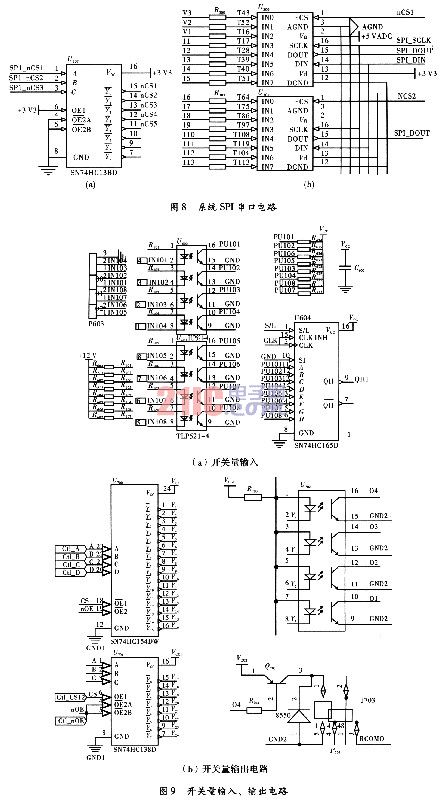

??? (6)SPI串行接口。LPC2131具有一個硬件SPI(SPI，Serial Peripheral Interface)接口，它是一個同步、全雙工串行接口，最大數據位速率為時鐘速率的l／8，可以配置為主機或從機。本系統SPI串口利用SN74HCl38D實現ADCl28S022的片選，也即實現回路選擇，如圖8所示。

4．2開關量輸入、輸出電路
??? 開關量輸入、輸出模塊實現的是配電監控終端的遙信量采集和遙控量輸出的功能。遙信量包括故障指示器動作信號、開關位置信號、異常信號燈數字量。遙控是對開關的控制。
??? 配電線路中，隔離開關、負荷開關及繼電器的開、合狀態，是通過檢測其專用輔助觸點位置得知的。開關和繼電器等因處于強電場中，電磁干擾較為嚴重，所以需采取抗電磁干擾措施。常用方法是光電隔離技術。本系統中使用TLP521-4。SN74HCl65D是一個8位移位寄存器，它將光電隔離電路傳送來的信號處理后傳給LPC2132進行處理，從而實現了抗電磁干擾。系統中開關量輸入光電隔離電路，如圖9所示。
4．3系統互感電路
??? 配電用戶一側電流較大，容易對系統產生電磁干擾，同時系統器件一般都是低壓、低流工作環境，因此外電不能直接接入監控終端，必須先將電網的電力信號經過隔離轉換。文中選擇電壓、電壓互感器實現。系統互感電路，如圖10所示。

5 結束語
??? 數字化、網絡化的電力監測是工業遠程監控的最佳選擇。文中以LPC2132微處理器為核心，設計了實現測量有功、無功、視在功率、雙向有功、四象限無功電能、LCD顯示和備自投功能的電能監控單元的硬件電路。
