根據貫穿整個IC實現流程的集成化低功耗設計技術策略

降低功耗是現代芯片設計最具挑戰性需求之一。采用單點工具流程時，往往只有到了設計流程后期階段才會去考慮降低功耗的需求，從而經常導致大量問題和延時。微捷碼設計自動化有限公司高級技術產品經理Rob Knoth向我們解釋了‘為何功率優化應是完整設計流程必不可少的集成組件’。

起初，低功耗設計技術主要是用于移動產品。而今插在電源插座上的產品數不勝數，它們都在不斷吸收著電流，全世界大量功率都浪費在了這些產品上。今天，政府正積極要求電子企業遵從更嚴格的要求來幫助降低全球功耗。低功耗設計與每個人息息相關。現在低功耗需求無處不在，而且變得更具挑戰性。

低功耗設計，不論是動態功耗還是靜態功耗，均要求設計流程各個階段時序、功耗和面積間復雜的折衷權衡。這些需求相互間聯系密切，要想解決這些需求，低功耗分析和優化引擎必須集成并運用于從RTL規格到GDSII輸出的整個流程中。由于芯片尺寸還在持續增長，因此這一流程必須是可縮放的，否則它將會對設計師工作效率造成限制。

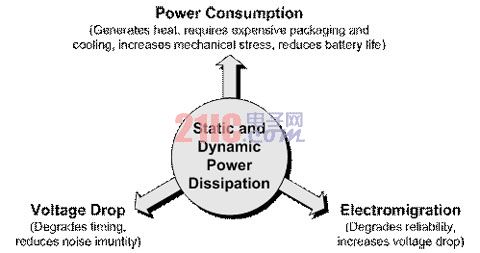

圖1: 低功耗設計牽涉到設計流程的各個方面

動態功耗

設計的動態功耗是由電容、電壓和頻率共同決定的。

電容主要受到門極電路尺寸及布線的影響。邏輯門尺寸是降低內部開關電流與增加系統面積、噪音和容性負載間的一種折衷權衡。縮短布線將意味著容性負載的減少，但是帶來擁塞情況的惡化，可能導致布線違規或源自串?dāng)_的時序問題。

頻率對系統動態功耗的影響很大。采用并行處理方式，系統時鐘可以降低，同時保持吞吐量不變。當然這是以犧牲面積為代價，是從架構上進行考慮。

在芯片總功耗中，時鐘樹網絡的功耗占據了很大一部分。將功耗作為一個成本函數來考慮已變得越來越重要，特別在較小尺寸中更是如此。目前已有各種不同技術可被廣泛應用于RTL綜合和物理綜合中，如：廣泛的門控時鐘覆蓋、門控時鐘克隆/反克隆、有功率意識的緩沖器插入、尺寸調整和門控時鐘布局。此外，如時鐘樹綜合（CTS）中多閾值電壓（Multi-Vt）、層次化時鐘門控、基于行為的時鐘門控等其他技術也可以提供額外的功率節省。門控技術降低動態功耗也必須在面積和靜態功耗上平衡折中。

其中一項標準技術是將設計分為大量“電壓島”（圖2）。雖然供電電壓較低的電壓島，其性能也就較差，但其動態功耗也將大幅降低。

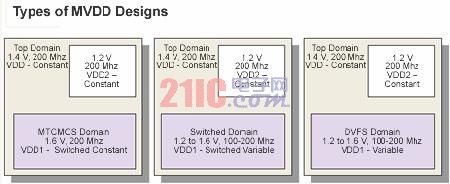

圖2. 多電壓域（multi-Vdd）設計類型。

在將設計分為多個電壓島時，信號從一個電壓域到另一個電壓域傳輸必須要插入適當?shù)碾妷?a target="_blank">轉換器或隔離元件。一個真正有功耗意識的設計環境應該能夠自動插入這些單元并做好其驗證工作。

由電壓島和降頻技術所組成的動態電壓和頻率縮放（DVFS）是最先進的一種降低動態功耗方式。系統可被設計為各個功能塊按照不同的電壓和頻率組合工作，隨著器件的操作模式變化而變化。這就是為什么多核處理器能具有長待機的電池壽命和高效的按需計算能力的原因。

靜態功耗

在當今的工藝技術中，不工作時元器件的漏電流是個大問題。這種電流與溫度和開關閾值成指數關系，給功耗優化工作帶來了很大困難。

解決靜態漏電問題的一種方式采用具備多閾值電壓（Vt）元器件的庫，在設計中一部分使用低閾值晶體管，其它部分則使用高閾值晶體管，不過這只能解決部分問題。其中低閾值晶體管開關速度較快但漏電流較高、功耗較大；而高閾值晶體則開關速度較慢但漏電流較低、功耗較小。

還有一種方式是利用高閾值電壓（high-Vt）開關來有選擇地切斷設計中未工作部分的電源。利用高閾值電壓開關來連接全局恒定電源線軌與局部開關電源線軌，讓局部線軌的電源根據需要開啟或關閉，這就提供了對功率門控的細粒度、中粒度和粗粒度的控制能力（如圖3）。

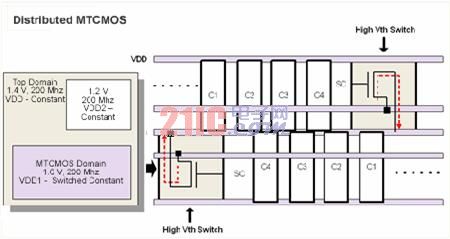

圖3. 多閾值CMOS晶體管能被用于功率門控，通過提供對局部電源導軌的細粒度控制從而降低功耗。

不過，所有這些方式都必須與功率分布網絡設計工作同步進行，而不是在設計流程后期單獨進行。首先，早期線軌分析必須在電源網格還未完成時執行，這樣耗能元件才可均勻地分布在芯片中，避免熱點和局部電壓降問題。其次，要有選擇地使用線寬算法來解決電壓降和電遷移問題。當然，這些技術都要求有早期集成化分析。

設計工具

傳統上，單點的功耗分析和優化工具被作為單獨步驟添加到流程中。這些流程要么需要采用多個數據庫，要么是將完全不同的數據模型組合進一個數據庫中，不僅帶來了數據轉換問題，同時也使得數據管理工作變得相當煩瑣、耗時且容易出錯。

不止如此，更嚴重的問題還在于，單點工具在布局后修正缺陷的做法極難完成，特別是修正工作還必須手工進行時更是如此。且分析和修正工作必須不斷重復進行，可能導致代價昂貴的項目延遲。如果分析工作是設計流程的其中一個組成部分，那么就能更早地發現問題，給出解決方案，也就能避免了修正工作。

為什么一款基于單一數據模型的集成化流程是必需的呢？DVFS設計就是一個很好例子。為確保系統在縮放時仍可正常運作，我們需要一種適用于多操作模式和環境的分析和優化的穩定集成。隨著當今片上系統（SoC）尺寸達到了1億個門極電路，這種分析和優化還必須有效的使用存儲器和降低運行時間。當前行業標準的靜態時序工具是在多模/多角分析日漸普遍使用前開發出來的。現在它們的效率越來越低，而且還需額外且昂貴的硬件和資源。為支持1億門、低功耗系統的生產率需求，創新工作勢在必行。

未來

低功耗設計需求隨著其重要性的日益突顯，正成為一項研究熱點。

通過工藝技術的變化，靜態功耗問題得到了一些解決。例如，人們正在開發可提供近零漏電流和更先進細粒度功率門控技術的高k（高介電常數）和金屬柵半導體。

通過異步設計降低動態功耗的研究還在持續進行，可能不久我們就能看到回報了。其主要優勢是去除了恒定開關同步時鐘網絡，從功率、面積和時序角度來看，這能帶來很好效果。遺憾的是，高效并且健壯的自定時邏輯電路的自動生成仍未實現商業化。 目前應用僅僅局限于隔離的功能塊（GALS），外圍使用異步的方式，而內部依然使用同步電路。

總結

只有功耗分析工具全都與實現工具并行運行才是真正的低功耗實現環境，其中必須包括綜合、布局布線、時鐘樹綜合、提取、時序和信號完整性分析，且它們?nèi)际褂媒y(tǒng)一數據模型，可以同時訪問分析結果。解決方案必須具有可縮放性，能應對有著更嚴格功率要求的更大型設計，這點至關重要。
