　　本文設計了一種以嵌入式微處理器Nios為核心的電纜故障檢測儀，應用A/D器件和FPGA組成可變頻率的高速數據采集系統，利用低壓脈沖反射法原理來實現線纜的斷路、短路、斷路點、短路點的檢測與定位。該儀器可廣泛應用于通信維護、工程施工和綜合布線，對市話電纜、同軸電纜等各種線纜進行測試和障礙維護。

　　1 系統總體結構

　　利用低壓脈沖反射法檢測電纜故障。主要原理是：向電纜發送一個電壓脈沖，當發射脈沖在傳輸線上遇到故障時，由于故障點阻抗不匹配，產生反向脈沖，通過計算二者的時間差△T，并分析反射脈沖的特性來進行故障的定性與定位。該方法適用于斷線、接觸不良、低電阻或短路故障的測試。

　　故障點距離L為：L=V·△T/2。式中，V是脈沖在電纜中的傳播速度。根據反向脈沖的極性可判斷故障性質：斷線或接觸不良引起的反向脈沖為正，低電阻或短路故障引起的反向脈沖為負。

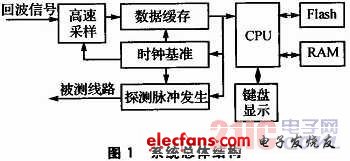

　　該儀器是一個便攜式電纜故障檢測設備，可利用現代電子技術(如高速A/D技術、異步FIFO技術、現場可編程邏輯陣列FPGA等)來提高集成度和靈活性。系統總體結構如圖1所示。

?

　　脈沖發生電路產生探測脈沖，高速的A/D轉換器對脈沖及其反射回波信號進行采樣，使用異步FIFO作為A/D采樣數據的緩存。軟核Nios作為系統核心，控制檢測任務的啟動和結束、脈沖發送接收模式的選擇、A/D采樣數據的處理計算、故障性質和位置的判斷及顯示等。其中，軟核處理器和邏輯功能都是在現場可編程邏輯器件中編程實現的。

　　2 功能及性能指標

　　短路測試：檢測電纜芯線之間是否有不必要的連接及其位置。

　　斷路測試：檢測電纜中某芯線是否斷路及其位置。

　　顯示：顯示測試結果，即測量中開路及短路的位置。

　　測量范圍：2～1000 m。

　　測試精度：可選擇2 m和10 m兩種精度。

　　脈沖振幅：負載開路5 V。

　　脈沖寬度：20 ns，100 ns。

　　最大采樣速率：100 MHz。

　　波形記錄長度：1024點。
