為解決傳統瀏覽器可移植性差、效率比較低的問題，設計出一種基于WAP的嵌入式瀏覽器。與傳統瀏覽器比較，該瀏覽器分為各個模塊同時去掉一些沒有用的模塊，并采用java語言實現每個模塊的設計。重點分析了解析模塊以及布局模塊設計。實驗結果表明，該瀏覽器比傳統瀏覽器的可移植性高，能夠很好的移植到ARM平臺上，效率得到了很大提高。

　　瀏覽器主要完成實現下載網頁，解析網頁腳本語言，最后再合理的顯示給用戶的任務。WAP（wireless ApplicatiON Protocol），即無線應用協議，亦稱無線互聯網協議。WAP協議的功能：用戶只要使用具有WAP功能的移動終端諸如移動電話之類的無線客戶端，就會像電腦IE、搜狗等PC瀏覽器一樣，查看各種網頁信息，展示Intemet內容。WAP由一系列通信協議組成。WAP的協議棧采用了層次化設計，從而為應用系統的開發提供了一種可伸縮和擴展的環境。每層協議棧均定義了相應的接口。可被上一層協議所使用，也可被其他服務或應用程序所直接應用。WAP的各層協議如圖1所示。

?

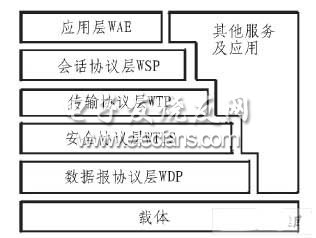

圖1 WAP的各層協議

　　本文分析了WAP嵌入式瀏覽器的主要功能模塊、工作流程、總體設計，重點分析解析模塊和布局模塊，最后展望WAP瀏覽器發展未來。

　　1 嵌入式瀏覽器概述

　　一般情況下，嵌入式瀏覽器包括兩個功能：一是支持如HTTP、WAP傳輸協議；二是能夠在嵌入式設備中運行傳輸協議，并有標記語言的功能以及能夠根據使用者的需求進行處理各種情況。

　　1.1 瀏覽器功能模塊

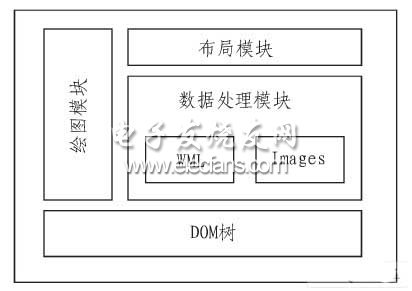

　　如圖2所示，在本文設計中，瀏覽器主要模塊有：繪圖模塊、布局模塊、數據處理模塊、DOM樹模塊。這樣做的目的是確定分層體系結構，使每個層和相鄰的進行交流，和不相鄰的不進行交互，符合軟件工程“高內聚，低耦合”的思想。其中：

?

圖2 功能模塊

　　繪圖模塊：利用對XML文件解析的結果生成DOM樹和布局模塊（RENDER）樹，同時生成瀏覽器窗口及相應的控件，并在屏幕上排版顯示。

　　布局模塊：對生成的DOM樹中得到樣式的有關信息，如居中，字體等，組織布局、顯示XML元素等內容。數據處理模塊：數據處理模塊包括處理XML和images。對訪問的網頁XML文件進行解析處理，包括表格、圖片、文字并生成相應的DOM樹。

　　DOM樹模塊：DOM（文檔對象模型）是XML文件解析后的結果。它的內容包括了當前XML文件中所有的元素、元素的子元素、元素的屬性、元素的樣式、元素的事件等。在對象樹模型中，文件的每一節點都被稱為屬性。而且它是完整的，對文件最小細節它都允許進行模型化而且可以訪問。它也是對修改最不敏感的一種模型。

　　1.2 網頁工作流程

　　數據從URL發出一個網頁請求，提交到通信模塊，通信模塊得到數據之后，交給數據處理模塊進行解析。生成DOM樹，然后布局模塊會根據DOM樹上的節點進行布局整理，同時將布局信息存儲到DOM樹中，最后繪圖模塊會對客戶端進行繪制。一般情況下，瀏覽器中看到的就是繪圖模塊的繪制效果。頁面訪問流程如圖3所示。

?

圖3 頁面訪問流程

　　2 嵌入式瀏覽器系統設計

　　在嵌入式瀏覽器設計時中考慮了C／S（Client／Server）結構，即客戶機和服務器結構。它是軟件系統體系結構，通過它可以充分利用兩端硬件環境的優勢，將任務合理分配到Client端和Server端來實現，降低了系統的通訊開銷。在此設計中，解析處理和文字布局均在server處理，最終顯示在client端。
