2.1 解析處理

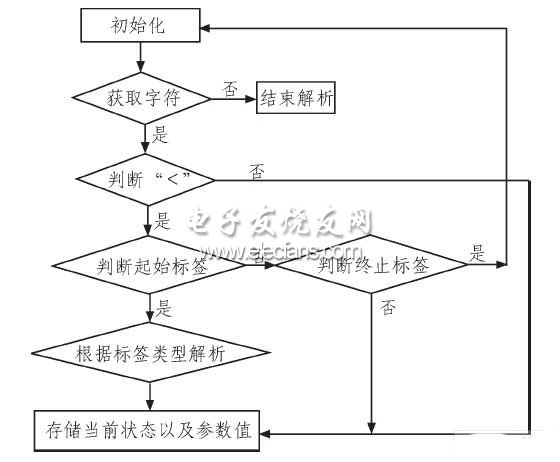

　　獲得WML文件之后，開始讀取WML文件，獲取字符，判斷是否是“<”字符。如果是，就繼續判斷是否是標簽開始符。如果是起始標簽，獲取元素的屬性，比如屬性值和屬性名稱等，屬性由WML文檔的DTD定義。也就是程序自動判斷是文本格式、圖片格式、表格格式、還是其他格式，根據格式類型進行不同的解析。最后，將當前狀態以及參數值進行存儲，依次循環，直至循環結束，生成DOM樹。具體流程如圖4所示。

?

圖14 解析流程

　　2.2 布局處理

　　所謂布局模塊，就是處理WML語法和DOM樹，樹的每個結點是一個對象，包含著對象的所有屬性設置信息。最后提交到繪圖模塊，由繪圖模塊進行處理，顯示出來網頁信息。

　　2.2.1圖片布局

　　img元素是圖片元素。一般情況下，img元素的src屬性值會是通過URL指向一個圖片，該圖片就是需要顯示的圖片，而img的排版會優先考慮其wIDTh屬性值和height屬性值，如果兩個屬性值都存在，則按照其屬性值中相應的值進行排版，顯示相應的屬性值的圖片；如果僅有一個屬性值，則縮放實際照片的屬性值，顯示圖片；如果img元素沒有這兩個屬性，則排版的照片為實際寬高；當僅有一個屬性值或沒有width屬性和height屬性時，該img元素的排版會被跳過，同時相應的圖片URL會進入下載隊列，等待該圖片下載成功后，對當前的頁面進行重新排版。

　　2.2.2文字布局

　　由圖2可知，布局層位于解析和繪圖之間，用來對語義分析后的文檔內容進行排版處理，將網頁內容以適當?shù)姆绞脚欧旁陲@示屏幕上。

　　WML語言的文字排版控制較少，只有居中、左對齊和右對齊3種方式；其次WML語言的表達控制也很弱，只有em：加強（斜體）、STrong：加重（斜體）、i：斜體、b：加粗、u：下劃線、big：大字體（字體加大一號）、small：小字體（字體減小一號）等7種文字表達方式。

　　3 結果及分析

　　本文主要針對支持Java的嵌入式瀏覽器的設計與實現。系統以J2ME為開發平臺，通信協議沒有采取HTTP協議，而是采取以WAP協議作為協議棧，以WML為標記語言作為網頁數據的表現形式，在嵌入式瀏覽器中實現方便、豐富的多媒體信息瀏覽服務。

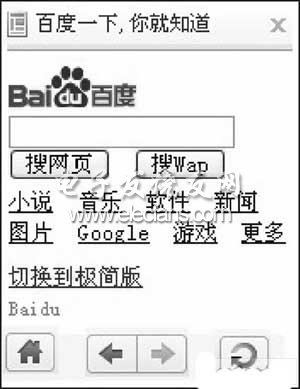

　　在仿真結果中，如圖5所示，圖片為訪問外網的百度頁面，而且有前進、后退、刷新標志，均說明此應用能夠在嵌入式設備中實現。如果用戶為了節省流量，可以考慮切換到極簡版本，也就是解析過程中沒有處理解析圖片，只是簡單解析文字。由于HTML網頁中，百度logo圖片要大于屏幕大小，所以進行壓縮之后進行顯示。在此設計中，圖片下載完整，能夠完整顯示出來。

?

圖5 百度頁面

　　4 總結

　　通過測試，本瀏覽器的模塊可移植性很好，解決了傳統瀏覽器的可移植性困難以及帶寬比較窄、屏幕比較小的問題。同時，該瀏覽器針對嵌入式系統應用進行特殊設計，省去了一些不實用的、冗余的和影響系統效率的模塊，具有可移植性、運行效率高等特點。

?
