移植Linux到晶心平臺

　　鑒于越來越多使用者將Linux移植到晶心平臺(Andes Embedded)上(AndesCore N12或N10)，本文的目的在協助使用者快速、有效率的將Linux 移植到自建的FPGA板子上(CPU是AndesCore 的 N12或N10)。筆者曾協助多家公司工程師進行Linux移植到晶心平臺的工作，將Linux移植過程容易遭遇的問題與盲點進行實際說明，期望能對使用者有所幫助，也希望讀者不吝指教提供您寶貴的意見。

　　在進行Linux移植時會發現，使用者的晶心平臺可能會有各式各樣的組合，除了CPU是使用N12或N10外，使用者對于其他的周邊(如RAM,ROM,Timer……)之搭配各有所好，為了有系統性說明Linux移植的要領，將選定一明確的硬件，軟件，與開發工具(toolchain)環境做演練說明，除了讓讀者可以實作明了文中的敘述，當使用者的周邊非原設計的硬件(用戶自己的IP)時，可以運用移植的基本原則，更改希望移植IP的Linux驅動程序，其他原始碼不動，逐一的將使用者的周邊驅動程序移植到晶心的平臺。

　　在Linux移植過程中，使用者須建立一基本觀念，那就是整個Linux OS可分為兩部分，第一部分是與硬件相關的HW dependence code,這部分的程序代碼會因?qū)?yīng)不同的硬件而造成軟件部分需做不同程度的改寫;第二部份是與硬件無關的generic code,這部分的程序代碼與硬件無關，純軟件運作，不會因平臺(Andes, X86, Arm)的改變而有差別。移植Linux的工程師第一步需要能區分出哪一部分程序代碼是 HW dependence code,另外部分的程序代碼就是generic code,如果在這階段對程序代碼判斷錯誤(HW dependence code/generic code)會拖延Linux移植的進程并增加調試時的困難。

　　Linux移植到晶心平臺過程中，首先須先做到Linux基礎架構移植成功。在調試時，Linux的基礎架構組件是CPU,timer,interrupt與UART,當CPU與這3項周邊移植成功后，scheduler可以運行了，printk也可以運行了Linux系統已經可以正常的運作了。接下來的工作只需將需移植的驅動程序一個一個移植即可，基礎骨架移植完成后，調試也有printk可用，接下來只需將肉 (需要加的device drivers) 填上即可。Linux移植比較困難的地方是Linux基礎架構尚未完成之前(Linux移植的初期階段)的調試，所幸晶心提供的標準調試工具與AndeShape?的調試器AICE,可以一步一步找出問題之所在，讓初期移植Linux的調試也變得很簡單，具體得作法，后文會詳細說明。本文敘述重點是如何在晶心平臺上建立Linux基礎架構，至于個別Linux 驅動程序的移植，坊間有許多的書在介紹，本文就不多加贅述。

　　1.開發環境與程序

　　使用者開始進行Linux移植到晶心平臺，首先須先選定一版晶心的Linux原始碼作為基準再進行軟件移植，修改原始碼以符合使用者的開發平臺，經由工具鏈的compile與link所產生的Linux的映像文件，再放到FPGA板上以驗證程序編寫的正確與否，依此開發程序：軟件編寫->FPGA板驗證，再回到軟件編寫程序直到所有周邊IP在FPGA板上驗證完全，Linux 移植才完成，如圖表 1所示，Linux移植過程中，AICE調試可以有效加快Linux移植的速度。

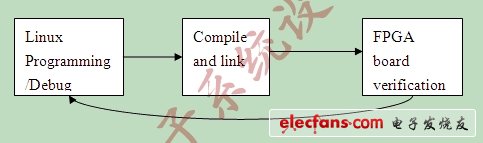

　　圖表 1 Linux 移植的開發流程

　　本文選定一組Linux原始碼、工具鏈、FPGA 板和netlist作為晶心的平臺(于1.1,1.2,1.3中所述)進行l(wèi)inux的移植。讀者可將自己的平臺與晶心的平臺做類比，從而有效縮短產品開發進程。

　　1.1 晶心版Linux原始碼

　　目前晶心最新版本的Linux原始碼在AndeSoft?的BSP310中，Linux原始碼在BSP310套件中的位置為： BSPv310/source/Linux/linux-2.6.tgz.使用BSP310中的ramdisk "xc5_glibc_ramdisk.img"作為filesystem.

　　1.2 工具鏈

　　此晶心平臺選用的工具鏈?zhǔn)茿ndeSoft?的nds32le-linux-glibc-v2.

　　1.3 FPGA 板子與 netlist

　　FPGA板子是晶心AndeShape?的 XC5 開發板。Netlist 為晶心AndesCore?的N10 production version.

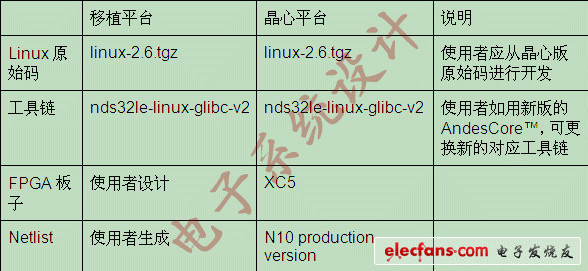

　　移植平臺是指使用者要移植Linux的平臺，也就是移植Linux的目標平臺。將移植平臺與晶心平臺的比較列表如下： (其中所列之軟件皆屬于BSP310中之套件)。
