語音輸入/輸出的實現

　　語音通訊功能是本系統的重要組成部分。CVSD芯片CMX639是實現語音輸入/輸出的關鍵器件，其特點是抗干擾能力強。它和單片機的連接關系如圖2所示。系統內有CVSD程序，其作用是在一般情況下將射頻接收區的數據全部勻速的送給CMX639解碼輸入（DECODERINPUT）管腳。CMX639執行一定的解碼算法后送給揚聲器。當鍵被按下，麥克風輸出的信號由編碼輸入（ENCODERINPUT）管腳進入CMX639芯片，由其編碼后，數據被MSP430讀入。單片機中有相應的存儲區作為射頻數據區。通訊部分進出該數據區與CVSD進出該數據區在速率上應保持一致。

　　擴頻通訊部分的設計

　　擴頻通訊是由數字擴頻模塊與射頻收發器TRF6900在單片機的控制下實現的。Stel-2000A須外接晶振。圖3給出了單片機、SSTRANCEIVER和TRF900的連接。圖中SSTRANCEIVER主要是Stel-2000A和兩路A/D轉換器。A/D轉換器完成信號正交分路后的I和Q支路的模數變換，具體連接可詳細參考文獻［4］。

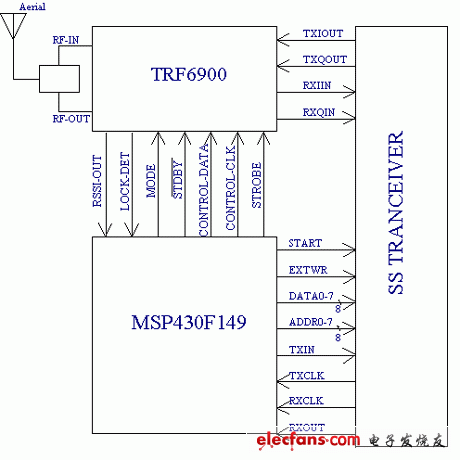

　　圖3 MSP430微控制器、擴頻芯片與射頻收發器連接圖

　　圖4 TRF6900內部結構

　　系統啟動后，單片機首先對TRF6900和Stel-2000A進行編程配置。TRF6900的CLOCK、DATA、STROBE管腳是編程用單向串行總線，見圖4的TRF6900內部結構框圖。直接數字合成器（DDS）中有24位移位寄存器，MSP430給TRF6900配置時向其CLOCK端腳輸入串行控制脈沖，同時把控制數據置于DATA上寫入DDS的24位移位寄存器當中。若STROBE為高電平，則單片機對射頻收發器進行DDS模式、調制器以及PLL等的設置。設置完成后通訊部分開始工作，各芯片都在單片機的控制作用下互相配合，完成通信數據的收發。

　　圖5 主機系統流程圖

　　軟件設計

　　系統啟動后先初始化，在各模塊的配置完成后，MSP430開始讀取生命信息的輸入并處理，在一定的控制信號下送給Stel-2000A，擴頻后由TRF6900發送出去。心率、血壓和體溫的采集和發送每隔一段時間進行一次，間隔時間可以設為20秒，具體可由單片機內部定時器觸發的中斷程序中進行。一般情況鍵未按下，表示設備處于接收狀態，則單片機控制TRF6900和Stel-2000A接收數據。分機接收到的數據一定為語音信號，由單片機送給CMX639解碼。主機應根據接收到數據的有關標志，判定是生命信息還是語音信號。前者由LCD顯示出來，后者經CMX639解碼送入揚聲器。當鍵被按下時，設備進行語音的輸入和發送，此時暫停對生命信息的采集，具體過程如前所述。圖5和圖6是分機和主機的系統流程框圖。

　　結語

　　本文介紹了個人狀態遠程監視及語音通訊系統合理的設計方案。必要情況下，分機最好能夠向主機報告自身位置信息，具體可使用GSP定位。另一方面，嵌入式實時操作系統是目前發展的一大趨勢，若將其引入將能大大提高無線網絡通訊的可靠性和實時性。

　　圖6 主機系統流程框圖
