摘要：基于常用的MEMS慣性器件微型加速度計，介紹一種采用ARM和FPGA架構來采集加速度數值的設計方案，微加速度計的模擬輸出信號經A／D芯片轉換后由FPGA進行處理和緩存，然后ARM接收FPGA的輸出數據并對數據進行顯示和存儲．對如何用FPGA實現該數據采集系統的傳輸控制和數據緩存，以及FPGA與A／D轉換芯片和ARM的接口設計給出了說明，實現了加速度數值的采集、傳輸、顯示和存儲，該方法配置靈活、通用性強，可以較好地移植到相關器件的數據采集系統中。

　　0 引言

　　加速度計是一種應用十分廣泛的慣性傳感器，它可以用來測量運動系統的加速度。目前的加速度計大多采用微機電技術（MEMS）進行設計和制造的微型加速度計，由于采用了微機電技術，其設計尺寸大大縮小，一個MEMS加速度計只有指甲蓋的一小部分，MEMS加速度計具有體積小、重量輕、能耗低等優點。

　　隨著微加速度計的應用越來越廣泛，對于微加速度計的數據信號采集和存儲變得極為重要。傳統的數據采集方法多數是用單片機完成的，其編程簡單、控制靈活，但缺點是控制周期長、速度慢，特別是對高速轉換的數據來說，單片機的慢速度極大地限制了數據傳輸速度。而FPGA（現場可編程門陣列）具有單片機無法比擬的優勢。FPGA時鐘頻率高，內部延時小，全部控制邏輯由硬件完成，速度快、效率高，適于大數據量的高速傳輸控制。在高速數據采集方面，F(xiàn)PGA有單片機無法比擬的優勢，然而單片機的接口豐富，數據處理能力強，便于完成數據的顯示和存儲等操作。

　　綜合單片機與FPGA的優點，這里介紹一種基于ARM和FPGA的微加速度計數據采集存儲系統，結合MXR6150G／M加速度計傳感器和TLC0820-A／D轉換芯片，提供了一種配置靈活、通用性強的數據采集方案。

　　1 系統整體設計方案

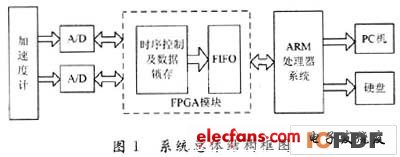

　　圖1是數據采集系統的總體結構框圖，該系統主要由雙軸加速度計、A／D轉換器、FPGA和ARM處理器四大部分組成。雙軸加速度計輸出兩路模擬信號，分別代表z軸與y軸的加速度值，通過A／D轉換芯片把輸入的兩路模擬信號轉換為8位的數字信號，F(xiàn)PGA接收來自A／D轉換芯片的數字信號，并對數字信號進行處理，處理后的數據經過FPGA中的FIFO存儲器緩存后由ARM處理器采取中斷方式接收采集，采集到的數據可以通過串口通信在PC機上實時顯示，也可以通過IDE接口存儲到大容量硬盤。

　　2 系統硬件設計與實現

　　2．1 MXR6150G／M加速度計傳感器

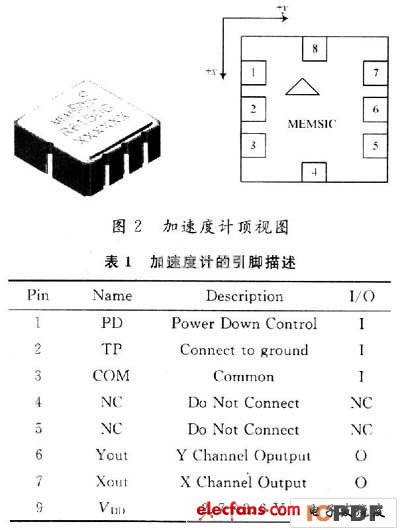

　　MXR6150G／M是無錫美新半導體公司生產的雙軸加速度計傳感器，它采用標準的亞微米CMOS工藝制造，可以測量從-5g～+5g（g為重力加速度）范圍內的加速度信號，該加速度計是利用兩路模擬電壓反映加速度值的大小，當加速度計靜止，加速度值為0時輸出電壓為1．50 V，電壓輸出靈敏度為150 mV／g。圖2為此加速度計的外觀頂視圖，表1為加速度計的引腳描述，其中引腳7和引腳6分別輸出x軸和y軸的加速度分量。實際加速度的值需要將x軸與y軸加速度的值進行合成得到，這可利用FPGA的并行計算處理來完成。

　　2．2 8位A／D轉換芯片TLC0820

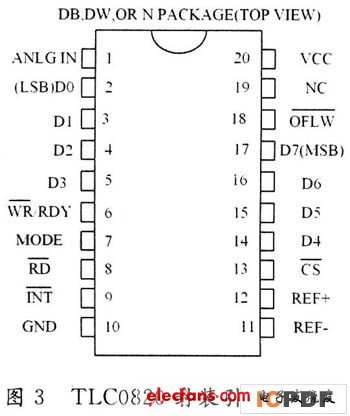

　　TLC0820是德州儀器公司（TI）推出的，采用先進LinCMOS工藝制造的A／D轉換器，它由兩個4位的閃速（FLASH）轉換器，一個4位的數／模轉換器，一個計算誤差放大器，控制邏輯電路和結果鎖存電路組成。它采用8位并行輸出，并且不需要外部時鐘和振蕩元件，廣泛應用于高速數據采集系統、工業控制和工廠自動化系統，其封裝引腳如圖3所示。引腳功能描述如下：ANLG IN為模擬輸入；為片選，低有效；DO～D3，D4～D7為三態數據輸出；為中斷輸出端，表示轉換結束；MODE為方式選擇輸入；為溢出標志；為讀輸人端；REF-為參考電壓下限值；REF+為參考電壓上限值；VCC為電源電壓；為寫輸入／讀狀態輸出。

　　2．3 Altera-FPGA與ARM處理器

　　該系統的FPGA采用Altera FPGA公司的CycloneⅡ系列的EP2C35實現，EP2C35提供多達33 216個邏輯單元（LE），35個18×18位乘法器483 840 b的內部RAM塊，專用外部存儲器接口電路，4個鎖相環（PLL）和高速差分I／O等功能。

　　該系統中采用的ARM處理器是Philips公司的LPC2210，是基于一個支持實時仿真和嵌入式跟蹤的16／32位ARM7TDMI-S CPU的微控制器。 LPC2210的144腳封裝、極低的功耗、兩個32位定時器、八路lO位ADC，PWM輸出以及多達九個外部中斷使其特別適用于工業控制、醫療系統、訪問控制和電子收款機等。通過配置，LPC2210最多可提供76個GPIO。由于內置了寬范圍的串行通信接口，其也非常適合于通信網關、協議轉換器以及其他各種類型的應用。
