PIC16F616是一款14引腳、8位的CMOS單片機。采用精簡指令集，僅有35條指令，由于采用了數據總線和指令總線分離的哈佛總線結構，使得除少量指令不是單周期之外，大部分的指令都是單周期指令。這樣有利于提高單片機的運行速度和執行效率。

　　PIC16F616這款單片機供電電壓可以在2V到5.5V之間，內部集成了一個RC振蕩器，頻率可以配置成8MHZ或者4MHZ，也可以用外部晶振提供時鐘。內部集成有AD轉換、比較器等硬件模塊，還具有上電復位、欠壓復位、看門狗、代碼保護等功能。三個定時器、PWM發生器等可以由用戶編程。下面介紹一下PIC16F616的封裝。

　　PIC16F616的模數轉換器（ADC）模塊

　　PIC16F616有一個十位、八路的AD轉換器。其參考電壓可認為電源電壓VDD，也可以是外部參考電壓（VREF引腳），當AD轉換完成后可以產生一個間斷，此間斷可以把單片機從睡眠狀態中喚醒。

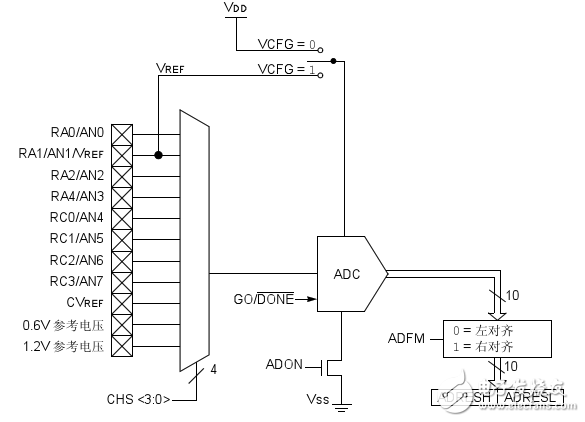

　　ADC框圖

　　ADC配置

　　1、端口配置

　　需要采樣模擬信號的端口必需設置為模擬輸入狀態，假如設置為數字端口，將使轉換結果不準確，端口的模擬輸入可以由寄存器ANSEL來配置。

　　2、通道選擇

　　有八路外部通道和三路內部通道，可以通過ADCON0寄存器的CHS《3:0》位來設置通道的選擇。

　　3、ADC參考電壓

　　參考電壓可以是VDD，也可以是外部參考電壓，可以通過ADCON0寄存器的VCFG位來設置，當VCFG=0時，參考電壓為VDD，當VCFG=1時，參考電壓為外部參考電壓（來自VREF引腳）。

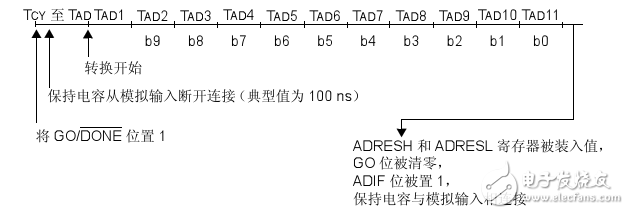

模數轉換TAD周期

　　4、轉換時鐘

　　寄存器ADCON1專門來設置AD的時鐘源，ADCS《2:0》不同組合，可以將AD的時鐘源設置為不同的頻率，可認為FOSC/2、FOSC/4、FOSC/8、FOSC/16、FOSC/32、FOSC/64和FRC（內部RC）。

　　5、中斷

　　要使用AD的間斷功能，可以先把AD間斷使能，ADIE位設置為1（在寄存器PIE1中），PEIE位置1（在INTCON寄存器中），總間斷GIE位置1（INTCON寄存器中）。

　　6、結果格式

　　AD轉換后的結果保留在一個寄存器對里面：ADRESH和ADRESL，但是AD轉換結果只有十位，設置AD轉換格局可以通過設置ADCON0的ADFM位來選擇，當ADFM=1時10位的AD結果的低八位保留在ADRESL內，高兩位保留在ADRESH內;當ADFM=0時10位的AD結果的高八位保留在ADRESH內，低兩位保留在ADRESL內。

10位A/D轉換結果格式
