關于modelsim仿真時出現 No objects found matching ‘/*’ 問題在Modelsim6.2系列版本中仿真時，點擊start simulateion后，出現Objects空白的問題，導致執行 add wave al l時出現“# （vish-4014） No objects found matching ‘/top_tb/*’?！暗膱箦e選項。盡管輸入run后，可以運行仿真，但卻無法察看wave窗口的波形。

　　這是優化的問題。

　　解決方法：

　　1. 點擊工具欄中的“simulate”按鈕，調出start smulation窗口，把窗口中最下邊optimization欄中的Enable optimization項目前的鉤鉤去掉，然后選擇仿真的文件，點擊OK，就一切正常了，能看到objects了。

　　Quatus ii聯合modelsim仿真無法產生波形或波形一直為Hiz狀態原因分析

　　最近用用modelsim仿真Quatus寫的testbench，遇到了波形無法產生的問題，一直卡在這里很久都沒找到原因，經過一番分析和各種亂試，終于找到原因了。

　　在設置編譯的test bench的時候，一定要把頂層模塊設置為xx_vlg_tst（），就是啟動test bench template writer的時候，軟件給你自動產生的那個test bench的模塊名。因為在仿真的時候，這個模塊才是真正的頂層模塊，是它實例化測試模塊，并給與測試模塊激勵信號的。設置方法如下：

　　點擊主界面菜單欄的Assignment——》Settings，出現Settings對話框，然后在Category欄選擇EDA Tool Settings——》Simulation，出現以下界面，

　　點擊3右邊的Test Benches按鍵，出現Test Benches對話框，然后點擊該對話框右邊的New按鍵，出現了Edit Test Bench Settings對話框，如下，

　　在Test Bench name一欄中，輸入test bench文件的名字，就是在simulation/modelsim文件夾中那個后綴為.vt的文件的名稱，而Top level module in test bench一欄則要輸入test bench文件中那個模塊的名稱，這個是自動產生的，名字都是xx_vlg_tst，xx為test bench文件的名稱，記住，這里一定要設置好頂層模塊是xx_vlg_tst，因為默認情況下它是和test bench name是一樣的，如果這樣設置，是無法產生波形的。

　　之前一直用ise聯合modelsim仿真，ise里面就沒有這些繁瑣的步驟，在寫test bench的時候，軟件自動把test bench設置為了頂層模塊，如圖：

　　仿真的時候只需要點擊vtf_xx.v文件，然后雙擊Simulate Behavioral Model就會調用modelsim，仿真test bench文件了。

　　modelsim仿真波形窗口小技巧

　　在編寫verilog模塊后，很重要的一部分就是對所編寫的模塊進行仿真。而在仿真過程中，很重要的一部分就是觀察波形。這里所談的技巧其實是對于我個人而言，可能大部分人都已經知道。但還是記錄下來，算是對我自己的提醒吧。

　　現在想想還是覺得好笑，以前每次打開波形窗口的時候，都是點擊下圖的Simulate Behavioral Model.每次修改了代碼，都是關掉原來的波形窗口，然后再重新點擊打開，麻煩程度不言而喻（好吧，當初因為程序簡單，其實還不覺得很麻煩。）

　　現在明白了，對于這種情況，肯定是會有簡單的操作的，否則這用戶體驗也太差了。

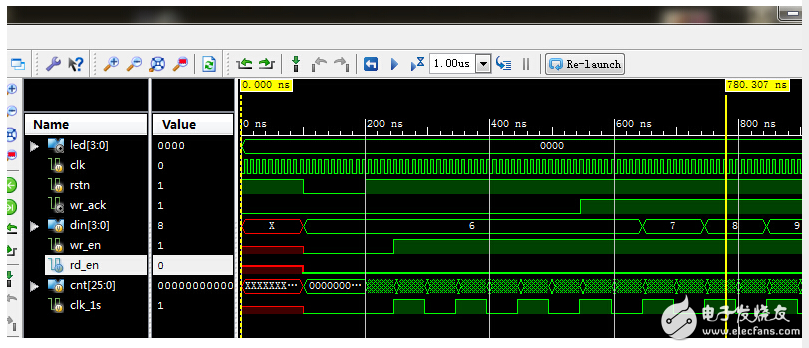

　　當然，第一次仿真打開波形窗口時，還是老方法，點擊上圖的Simulate Behavioral Model。添加內部信號以及修改數值進制后結果如下圖（這里采用的是一個FIFO讀寫程序，程序不是這里需要在意的問題，我們只關心軟件的操作）。

　　下面我們通過修改din［3:0］的初始值來反映這個過程，由上圖可知，din［3:0］的初始值為6.接下來我把代碼中din［3:0］的初始值改為0后重新觀察波形，那該如何操作呢？千萬不要像我以前那么傻的關掉現有窗口然后重新仿真打開了。這樣我們又要重新添加內部信號以及修改數值顯示了。

　　方便的步驟應該是，首先，將該波形保存，這部很簡單就不貼圖了，保存的其實就是你對該窗口的各種配置，哪怕以后你重新打開軟件，也可以通過打開之前保存的波形配置來查看仿真波形，而不用重新配置了。

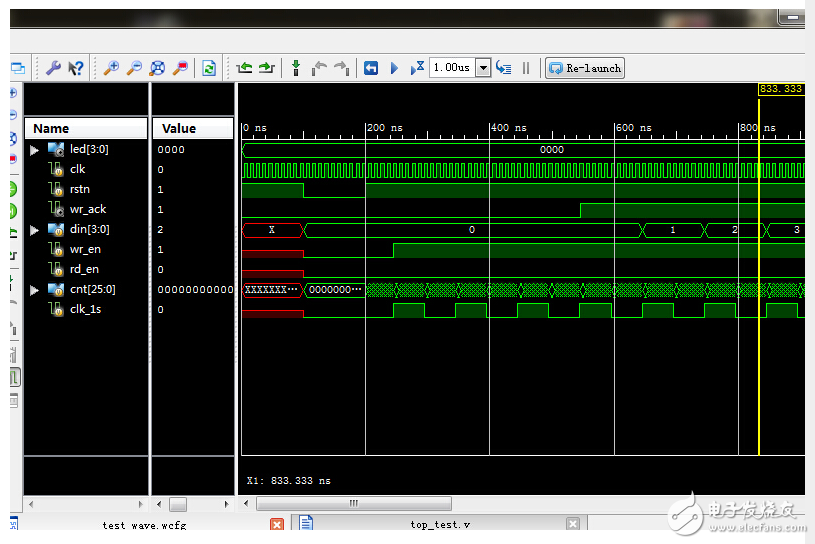

　　保存后，修改完代碼（這里我把din［3:0］的初始值改為0，另外，代碼要記得保存，保存后代碼才能生效），然后點擊波形窗口的re-launch（如果之前沒進行保存操作的話，點擊re-launch后軟件也會提示你保存的）。就可以看到仿真波形發生了變化，din［3:0］的初始值由之前的6變成了0.

　　另外，關于re-launch邊上的那幾個按鈕，也都是很有用處的，尤其仿真時間設置的，甚至有的時候還會因為這些設置的問題導致老是不能出現預期結果，這些操作很簡單，就不一一解釋了，大家稍微用用就知道了。

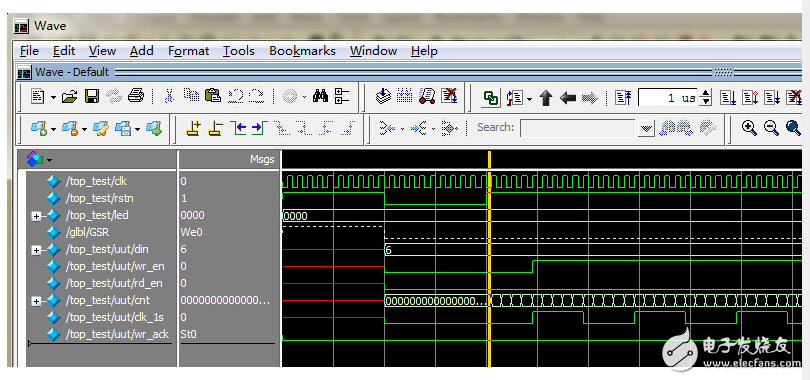

　　上面提到的是采用ISE自帶的ISim進行仿真，但大多數時候我們還是采用modelsim來進行仿真，因為它功能更強大，速度也更快。但兩者操作其實是有很多類似的地方的，不過通過ise啟動modelsim再修改程序再仿真的操作還是挺麻煩的（可能還有更簡便的方法我不知道吧，知道可以通過腳本的方法，把命令編成程序，然后自動執行操作，但此方法還不太會。）。還是以上面的程序為例。用ise啟動modelsim，設置好參數后如圖

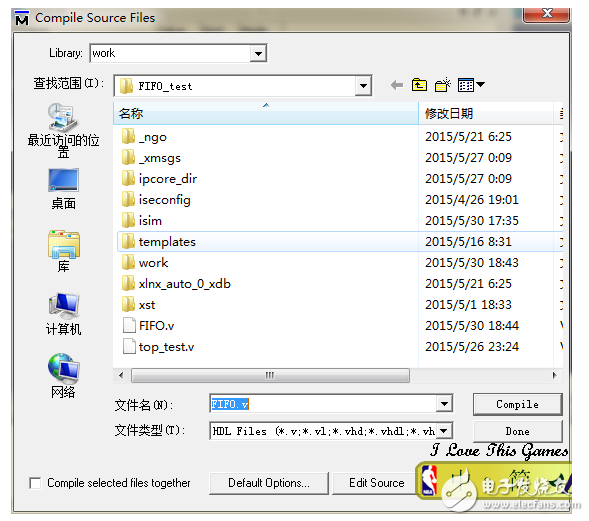

　　可以看到din初始值為6。當我們修改代碼并保存后，在modelsim中要重新編譯，點擊compile，出現下面的對話框：

　　由于修改的是FIFO.v文件，因此重新編譯該文件就好。

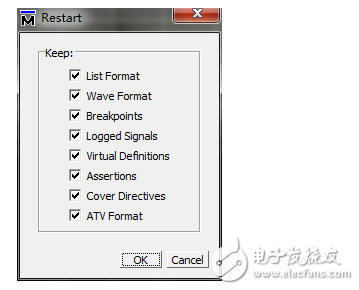

　　之后來到波形窗口，點擊restart，

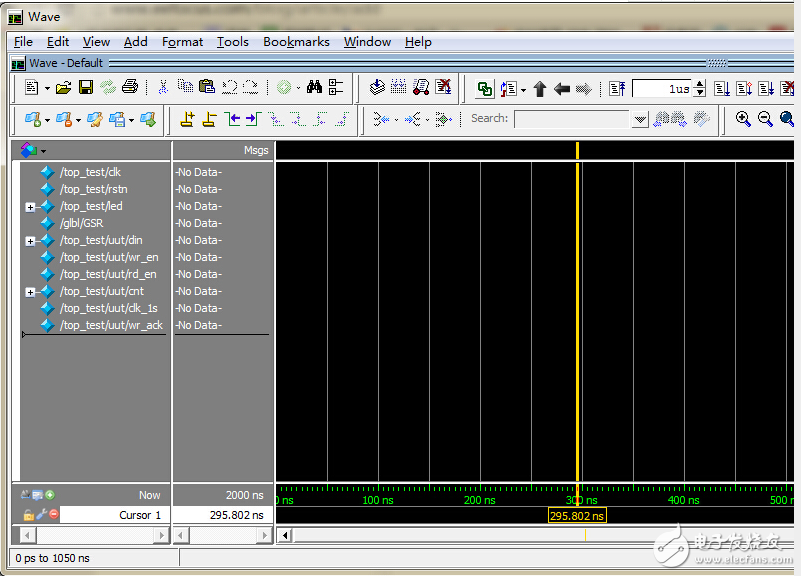

　　再點擊OK，此時波形窗口無信號

　　此時只需要再點擊一下run就好了

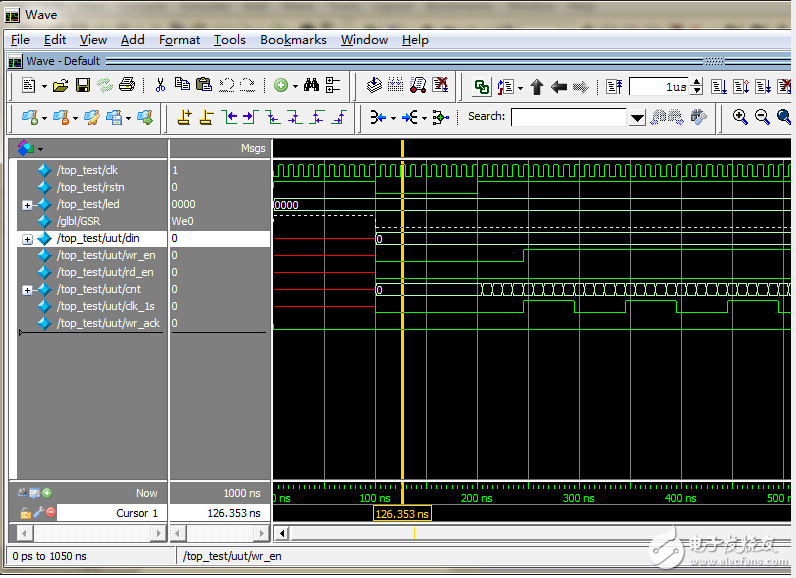

　　此時可以看到din的初始值已經變成0了。

　　其實這個過程還是有點麻煩，這就需要通過腳本操作了?；蛘呶覀儾灰ㄟ^ISE調用modelsim，而是直接使用modelsim，這樣會方便并且快速許多。
