2.3聲光報警電路

　　作為可燃氣體報警儀，聲光報警部分不可缺少，本設計中的聲光報警電路包括蜂鳴器和紅、黃、綠三個LED報警指示燈。具體表現形式如下：

　　1）紅色燈點亮時說明環境中的可燃氣體含量已經超過限值，此時黃色和綠色燈熄滅，蜂鳴器發出聲音報警;

　　2）黃色燈點亮時說明可以檢測到環境中可燃氣體的存在，但其濃度沒有達到報警限值，此時紅色和綠色燈熄滅，蜂鳴器不發聲;

　　3）綠色燈點亮時說明傳感器沒有檢測到可燃氣體，一切正常，此時紅色和黃色熄滅，蜂鳴器不發聲;

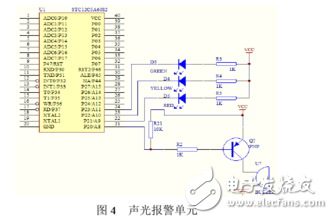

　　4）當3種顏色指示燈同時點亮并且蜂鳴器不發聲，表示系統進入設定狀態，可能是模式切換或者進行標定;圖4聲光報警單元聲光報警單元與單片機的連接如上圖4所示，圖中對蜂鳴器的驅動加入一個PNP三極管，這樣不僅能使蜂鳴器的聲音更加響亮，并且三極管基極電路保證了只有在單片機輸出為低電平時，蜂鳴器才會發聲，避免了誤報警的發生。

　　3軟件設計

　　3.1軟件設計思想

　　軟件設計解決的主要問題是氣體濃度信號的A/D轉換，數字濾波、溫度補償、線性化處理、濃度顯示、按鍵設置以及聲光報警等。由于功能較多，故采用模塊化結構設計，每個模塊只負責單獨的一項功能，便于后期的調試和編譯。

　　3.2主程序設計

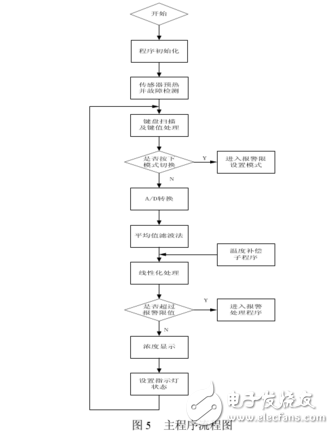

　　系統主程序流程圖如圖5所示。

　　3.3主程序初始化設計

　　傳感器預熱后，程序開始初始化，這部分主要實現I/O口輸入輸出狀態的設定、寄存器初始化、中斷使能等功能。

　　3.4數字濾波子程序設計

　　氣體傳感器在對氣體濃度采樣時會遇到尖脈沖干擾的現象，需要對數據進行數字濾波，具體的方式為：先對N個采樣數據進行比較，去掉其中的最大值和最小值，然后計算余下N-2個數據的算術平均值，最后將算術平均值送至寄存器。本文中N取10，即調用A/D轉換連續進行10次采樣。

　　3.5按鍵及聲光報警子程序設計

　　本設計采用查詢式按鍵結構，定時對按鍵進行掃描，實現對按鍵的動態監控。

　　聲光報警是在氣體濃度超過設定值時，該裝置被啟動，以提示操作人員采取安全措施或者自動控制相關安全裝置。為防止誤報，在程序設計上要對氣體濃度進行快速重復檢測和延時報警，從而判斷出是管道中氣體的泄漏還是由于打開閥門產生的暫時氣體微量散失。

　　4結束語

　　本系統采用高性能、集成化的STC12C5A60S2單片機作為核心器件，設計了適合工業和小型場合使用的可燃氣體報警儀。在設計中充分利用其高速數據處理能力和豐富的片內外設，實現了儀器的小型化、智能化。在軟件的設計中，采用中位值平均數字濾波算法，對A/D轉換后的數字信號進行濾波處理，最大限度地排除現場干擾，降低可燃氣體報警器的誤報概率，提高了儀器的精確度。
