單片機最小系統，或者稱為最小應用系統，是指用最少的元件組成的單片機可以工作的系統。

對51系列單片機來說，單片機+晶振電路+復位電路，便組成了一個最小系統。但是一般我們?cè)谠O(shè)計中總是喜歡把按鍵輸入、顯示輸出等加到上述電路中，成為小系統。

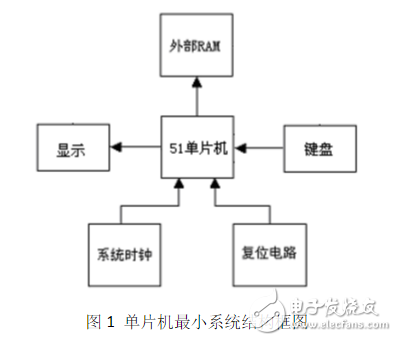

單片機主要擅長系統控制，而不適合做復雜的數據處理，在設計單片機最小系統時通常選用AT89C5l、AT89C52、AT89S51、AT89S52（S系列芯片支持ISP功能）等型號的8位DIP-40封裝的單片機作為MCU，一個典型的單片機最小系統一般由時鐘電路、復位電路、鍵盤電路、顯示電路等部分組成，有時也外擴有片外RAM和ROM以及外部擴展接口等電路。圖1為單片機最小系統結構框圖。

1、系統時鐘電路

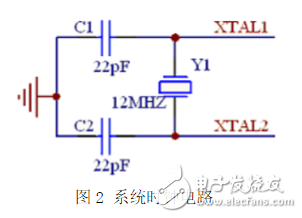

單片機內部具有一個高增益反相放大器，用于構成振蕩器。通常在引腳XTALl和XTAL2跨接石英晶體和兩個補償電容構成自激振蕩器，系統時鐘電路結構如圖2所示，可以根據情況選擇6MHz、8MHz或12MHz等頻率的石英晶體，補償電容通常選擇20-30pF左右的瓷片電容。

2、復位電路

單片機小系統采用上電自動復位和手動按鍵復位兩種方式實現系統的復位操作。上電復位要求接通電源后，自動實現復位操作。手動復位要求在電源接通的條件下，在單片機運行期間，用按鈕開關操作使單片機復位。復位電路結構如圖3所示。上電自動復位通過電容C3充電來實現。手動按鍵復位是通過按鍵將電阻R2與VCC接通來實現。

3、鍵盤電路

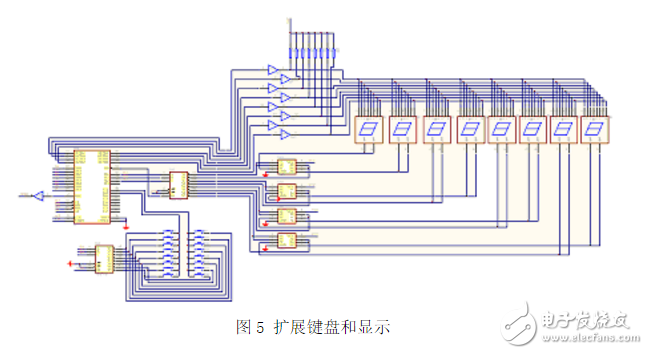

系統利用P1口的P1.0-P1.3設置了4個獨立按鍵S2～S5，如圖4所示，當鍵按下時，P1口相應的引腳置為低電平，且與此鍵相連的發光二極管點亮。此外，通過8279鍵盤顯示控制芯片還可以擴展編碼鍵盤和顯示，圖5為利用8279擴展的一個2×8=16鍵編碼鍵盤及 8個LED的電路。
