目前VGA接口是計算機系統以及智能儀器中重要的標準輸出接口，但是大部分硬件系統選擇LCD終端輸出。很多顯示設備，如常見的CRT或LCD顯示器一般都采用統一的15針VGA顯示接口。如需要外接這些設備，則需要把LCD輸出信號的接口轉換為VGA接口。本設計是在三星公司芯片S3C2440平臺下，利用最高頻率可以達到330 MHz的ADV7125芯片，設計了能夠把輸出的LCD信號轉換為VGA信號的轉換電路。該設計方案具有電路簡單、價格低廉、輸出圖像清晰穩定等特點。

1 ADV7125芯片介紹

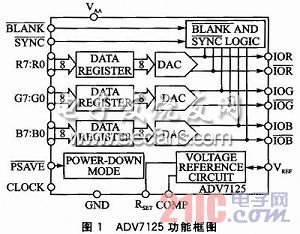

??? ADV7125是一款單芯片、3通道、高速度的數模轉換器。內置3個高速、8位、帶互補輸出的視頻DAC、1個標準TTL輸入接口，以及1個高阻抗、模擬輸出電流源。它具有3個獨立的8位寬輸入端口。只需1個+5 V／+3．3V單電源和時鐘便能工作。ADV7125還具有其他視頻控制信號：復合同步信號控制端、消隱信號控制端，以及省電模式控制端。它能夠與各種高分辨率彩色圖形系統兼容。ADV7125功能框圖如圖1所示。

??? ADV7125有3個視頻數據寄存器DATA REGISTER和一個視頻控制寄存器POWER-DOWN MODE。數據寄存器的3個輸入端分別連接紅綠藍三色的數字視頻信號，數據寄存器后面緊跟數模轉換單元，將數字信號轉換為模擬信號；控制寄存器將數字的消隱信號、同步信號轉換合并。數模轉換后的模擬視頻信號和控制寄存器輸出的同步、消隱控制信號共同作為ADV7125的輸出信號，此輸出信號大小受Rset端和地之間接入的外加電阻RSET大小的控制。

2 ADV7125芯片用于VGA轉換的基本原理
??? ADV7125芯片用于VGA轉換的基本原理是，將S3C2440輸出的數字視頻信號轉換為模擬的VGA輸出信號，模擬的VGA輸出信號的大小受ADV71 25芯片外圍參考電壓VREF和外加電阻RSET的控制，(VREF和RSET的具體接法如圖4所示)其關系如下：
????
??? 式中IOG、IOR、IOB分別代表綠、紅、藍三色信號的幅度。當不用復合同步信號時，需要把端連接低電平，這時IOG的關系式同式(2)。
??? 上式中的是ADV7125的一個附加信號控制端，ADV7125的另外一個附加信號控制端是(消隱信號控制端)。和都是在時鐘上升沿被鎖存，保證像素?cái)?shù)據流的同步。和的功能是：通過視頻同步信號的編碼，影響VGA視頻信號的輸出。通過在模擬輸出端口內部加了一個加權電流，實現此功能。這個電流的有無，由和邏輯輸入判定。

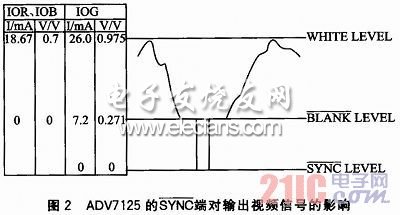

??? 圖2說明了當和兩者都為高電平時，IOR和IOB兩者與IOG的對比。

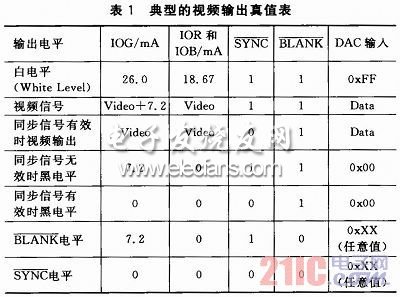

??? 表1詳細說明了和對模擬輸出的影響。該表是在VREF=1．235 V，RSET=530 Ω，RLOAD=37．5Ω的條件下測量的。

??? 對應圖2和表1可得到以下結論：
??? ①當IOR、IOG、IOB三端的DAC輸入為0x00時，代表屏幕最黑，此時對應圖2為?LEVEL，對應表1為第7行。從圖2左面列表可以看到，IOR、IOB端的電流、電壓分別是0mA、0V，IOG端的電流、電壓分別是7．2 mA、0．271 V。即電流相差7．2 mA。
??? ②當IOR、IOG、IOB三端的DAC輸入為0xFF時，代表屏幕最白，此時對應圖2為WHITE LEVEI，對應表1為第2行。從圖2左面列表可以看到，IOR、IOB端的電流、電壓分別是18．67 mA、0．7 V，IOG端的電流、電壓分別是26．0 mA、0．975 V。即電流相差7．3 mA。
??? 從表1，可以得到以下的結論：
??? ①當和都為高電平(為1)時，IOG端口的白電平信號的電流，要比IOR、IOB端口同樣情況下的電流高出7．3mA左右；視頻信號電流、黑電平信號的電流，要比IOR、IOB端口同樣情況下的電流高出7．2 mA左右。
??? ②當為低電平(為0)、任意時，同樣的DAC輸入條件下，IOR、IOB、IOG三端的輸出信號電流大小是完全一樣的。
??? ③當為低電平(為0)時，無論DAC輸入是多少，IOR、IOG、IOB三端的輸出信號均對應于高／低的同步無效／有效黑電平。
