眾所周知，MSP430以其超低功耗而著稱。但是很多用戶反應，在實際應用中，測量MSP430的功耗時，測量結果和MSP430數據手冊相差甚遠。其實這里主要涉及到兩方面的內容：

　　1. 如何使用MSP430合理的設計硬件和軟件，使整個應用最大限度的達到低功耗？

　　2. 如何測量MSP430的功耗？

　　就如何測量MSP430功耗，我來分享一下我個人的經驗。

　　一、未使用的GPIO的處理

　　為了使MSP430最大限度的達到低功耗，對于MSP430未使用的GPIO而言，應該將其設置為輸出；或者是設置為輸入，但是將管腳的電平固定，可以通過外部電路將管腳連接至Vcc或者GND，也可使能內部上下拉電阻，將管腳電平固定。

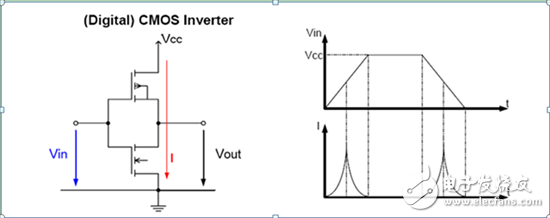

　　對于MSP430而言，大部分情況下，測量到的功耗與datasheet不符均是由對MSP430未使用的GPIO處理不當引起的。默認情況下，MSP430的GPIO是作為輸入的，其等效電路如下圖所示，為推挽模式：

　　當GPIO管腳配置為輸入管腳且外部電平處于浮動狀態時（0《Vin《Vcc），那么內部的MOSFETs管的導通電流本身就處于一個不穩定的值，會導致整體功耗的升高，示意圖見上圖右半邊。另外過高或過低的溫度更會加劇這種不穩定，且當供電電壓升高時，本身MOSFETs管的導通電流也會變大。故在高壓和低溫雙重作用下，就會出現功耗攀升現象。

　　二、前提條件的確定

　　MSP430數據手冊各種模式下功耗的提供，均注明了相關的前提條件的，具體包括：測量溫度，供電電壓，系統時鐘的時鐘源，系統時鐘的大小，CPU主頻，MSP430工作模式以及active的模塊（例如Brownout： BOR， WDT）等。故要驗證MSP430在特定模式下的功耗時，一定要注意這些前提條件。

　　如果要與別家的MCU比較功耗時，切記一定要在相同的前提條件下比較才有意義。而MSP430的BOR功能在7種LPM mode下均是打開的，且?guī)缀跏橇愎牡摹?/p>

　　三、測量MSP430處于LPM4/LPM3 mode下的功耗

　　為了更準確的測量整個用戶應用的功耗并且使得最大限度的降低整個應用的功耗，建議先對MSP430處于LPM4/LPM3模式下時，板子的整體功耗進行測量。在LPM4，LPM3模式下，將MSP430功耗與數據手冊調至一致后，在此基礎上，再進行其他情況下功耗的測量。

　　1.低功耗測試程序的編寫

　　a. LPM4 低功耗測試程序編寫

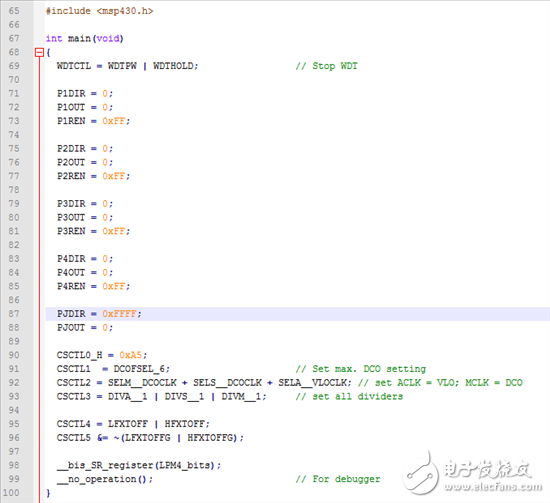

　　LPM4低功耗測試程序的編寫，建議參考Wolverine MSP430FR5969 LPM4 code example，如下圖所示，注意事項主要有：當作為輸入時，將GPIO狀態固定， 不讓其受外部浮動電平的影響。示例中，GPIO設置為輸入，但是使能其內部下拉電阻將GPIO的狀態固定了。當然也可以直接將GPIO配置為輸出。另外，注意將不必要的模塊均關掉，以避免不必要的功耗增加。例如：MSP430FR5739， 在LPM4下，記得將參考源REF關閉。

　　REFCTL0 |= REFTCOFF;

　　REFCTL0 &= ~REFON;

　　b. LPM3 低功耗測試程序編寫

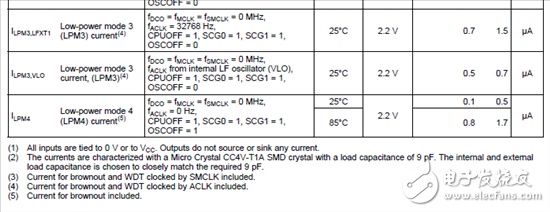

　　首先需要明白，對于LPM3 mode下功耗的測試，需要選定ACLK的時鐘源， 是內部VLO還是LFXT1。因為在LPM3下，MSP430的系統時鐘只有ACLK可用，MCLK和SMCLK均不可用。而當ACLK的時鐘源選擇不同時，LPM3 mode下，MSP430的功耗是不同的。以MSP430G2553為例，其數據手冊中寫明，LPM3下，ACLK=LFXT1時，功耗約為0.7uA;而LPM3下，ACLK=VLO時，功耗約為0.5uA。

　　另外，在測量時，為確保程序成功跑到LPM3模式下。最好能夠在進入LPM3之前有個指示，譬如讓某個LED燈亮0.5s再滅掉。一定要記得進入 LPM3時，滅掉LED， 因為一個LED燈亮，本身就很耗電的，有時會高達2mA。而為什么要有指示呢？是因為當采用LFXT1作為ACLK時鐘源時，在程序中需要check LFXT1是否成功起振，萬一用戶忘記焊LFXT1，或者是低頻晶體沒有起振，那么就會導致程序一直處于check flag，而不會進入LPM3。在這些情況下，如果沒有指示，當對功耗測量時，就會發現測量結果與數據手冊上LPM3下的功耗不符。

　　另外，切記判斷LFXT1是否起振，千萬不要直接用示波器測量低頻晶體的管腳，因為LFXT1本身是非常脆弱的，一旦外部有波動，就會停振。建議將LFXT1作為ACLK時鐘源，然后將ACLK從對應管交輸出后，用示波器進行觀察。
