MSP430F522x特性

　　雙電源電壓器件

　　主電源（AVVC，DVVC）：

　　由外部電源供電：3.6V 低至1.8V

　　多達22 個通用I/O，具有多達四個外部中斷

　　低壓接口電源（DVIO）：

　　由獨立的外部電源供電：1.62V 至1.98V

　　多達31 個通用I/O，具有多達十二個外部中斷

　　串行通信

　　超低功耗

　　激活模式 （AM）：

　　所有系統時鐘激活

　　在8MHz，3.0V，閃存程序執行時為290μA/MHz（典型值）

　　在8MHz，3.0V，RAM 程序執行時為150μA/MHz（典型值）

　　待機模式（LPM3.0）：

　　帶有晶振的實時時鐘、安全裝置和電源監控器可用、完全 RAM 保持、快速 喚醒：

　　2.2V時為1.9μA，3.0V 時為 2.1μA（典型值）低功耗振蕩器（VLO），通用計數器，安全裝置和電源監控器可用，完全RAM保持，

　　快速喚醒：

　　3V 時為1.4μA（典型值）

　　關閉模式（LPM4）：

　　完全RAM 保持，電源監視器可用，快速喚醒：

　　3.0V 時為 1.1μA（典型值）

　　關斷模式 （LPM4.5）：

　　3.0V 時為 0.18μA（典型值）

　　在 3.5μs 內從待機模式喚醒（典型值）

　　16 位精簡指令集 （RISC） 架構、擴展內存、高達25MHz 系統時鐘

　　靈活的電源管理系統

　　具有可編程經穩壓內核電源電壓的完全集成低壓降穩壓器 （LDO）

　　電源電壓監控、監視、和臨時限電

　　統一時鐘系統

　　針對頻率穩定的鎖頻環路（FLL） 控制環路

　　低功耗低頻內部時鐘源（VLO）

　　低頻修整內部基準源（REFO）

　　32kHz 手表晶振（XT1）

　　高達32MHz 的高頻晶振（XT2）

　　配有5 個捕捉/比較寄存器的16 位定時器TA0，Timer_A

　　配有3 個捕獲/比較寄存器的16 位定時器TA1，Timer_A

　　配有3 個捕獲/比較寄存器的16 位定時器TA2，Timer_A

　　具有7 個捕獲/比較陰影寄存器的16 位定時器TB0，Timer_B

　　2 個通用串行通信接口

　　具有自動波特率檢測功能的增強型通用異步收發器（UART）

　　IrDA 編碼器和解碼器

　　同步 SPI

　　USCI_A0 和USCI_A1 每個都支持：

　　USCI_B0 和USCI_B1每個支持：

　　同步SPI

　　帶內部基準、采樣與保持功能的10 位模數（A/D）轉換器

　　比較器

　　硬件乘法器支持 32 位運算

　　串行板上編程，無需外部編程電壓

　　三通道內部直接介質訪問 （DMA）

　　帶有實時時鐘特性的基本定時器

　　MSP430F522x重點詳析

　　德州儀器（TI） MSP430 系列超低功耗微控制器包含多種器件，它們特有面向多種應用的不同外設集。此架構，與擴展低功率描述組合使用，是在便攜式測量應用中實現延長電池壽命的最優 選擇。該器件具有一個強大的16 位RISC CPU，16 位寄存器，和有助于大大提高編碼效率的常數發生器。此數控振蕩器（DCO） 可在3.5 μs（典型值）內從低功率模式喚醒至激活模式。

　　MSP430F522x 系列是微控制器器件，此微控制器配置有四個16 位定時器、一個高性能10 位模數轉換器（ADC）、兩個通用串行通信接口（USCI）、硬件乘法器、DMA、比較器、帶有警報功能的實時時鐘模塊。

　　MSP430F521x 系列包括除ADC 以外的所有MSP430F522x 系列的外設。所有器件有一個分離的I/O 電源系統，此系統可實現與其它具有標稱值為1.8V I/O 接口而又無需外部電平轉換的器件的無縫接口。

　　典型應用包括模數傳感器系統、數據記錄器和多種通用應用。

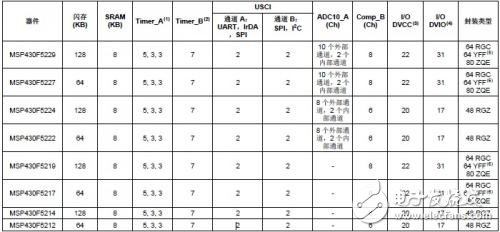

　　MSP430F522x系列產品匯總于表

　　表1. 系列產品
