基于S3C2440的Ethercat實現

　　1 引言

　　工業以太網由于低成本、易于組網和具有相當高的數據傳輸速率、資源共享能力強以及易于Internet連接等特點，以太網(Ethernet)指的是由Xerox公司創建并由Xerox、Intel和DEC公司聯合開發的基帶局域網規范，是當今現有局域網采用的最通用的通信協議標準。以太網絡使用CSMA/CD(載波監聽多路訪問及沖突檢測)技術，并以10M/S的速率運行在多種類型的電纜上。以太網與IEEE802·3系列標準相類似。以太網最早由Xerox(施樂)公司創建，在1980年，DEC、lntel和Xerox三家公司聯合開發成為一個標準。以太網是應用最為廣泛的局域網，包括標準的以太網(10Mbit/s)、快速以太網(100Mbit/s)和10G(10Gbit/s)以太網，采用的是CSMA/CD訪問控制法，它們都符合IEEE802.3。

　　2 Ethercat技術介紹

　　2.1 Ethercat的系統組成及運行原理

　　EtherCAT 是開放的實時以太網絡通訊協議，最初由德國倍福自動化有限公司(BeckhoffAutomation GmbH) 研發。EtherCAT為系統的實時性能和拓?fù)涞撵`活性樹立了新的標準，同時，它還符合甚至降低了現場總線的使用成本。EtherCAT的特點還包括高精度設備同步，可選線纜冗余，和功能性安全協議(SIL3)。通過采用EtherCAT技術， Beckhoff突破了其它以太網解決方案的這些系統限制：不必再像從前那樣在每個連接點接收以太網數據包，然后進行解碼并復制為過程數據。當幀通過每一個設備(包括底層端子設備)時，EtherCAT從站控制器讀取對于該設備十分重要的數據。同樣，輸入數據可以在報文通過時插入至報文中。在幀被傳遞 (僅被延遲幾位)過去的時候，從站會識別出相關命令，并進行處理。此過程是在從站控制器中通過硬件實現的，因此與協議堆棧軟件的實時運行系統或處理器性能無關。網段中的最后一個EtherCAT從站將經過充分處理的報文返回，這樣該報文就作為一個響應報文由第一個從站返回到主站。

　　2.2 Ethercat協議

　　Ethercat主張"以太網控制自動化技術" 。它是一個開放源代碼，高性能的系統，目的是利用以太網協議(最惠國待遇系統局域網)，在一個工業環境，特別是對工廠和其他制造業的關注，其中利用機器人和其他裝備線上的技術。Ethercat采用標準的IEEE802-3以太網幀，幀結構如圖2。Ethercat在標準以太網幀結構中使用了一個特殊的以太網幀類型0x88A4，采用這種方式可以使控制數據直接寫入以太網幀內，并且可以與遵守其它協議的以太網幀在同一網絡中并行。一個Ethercat幀中可以包含若干個Ethercat子報文，每個報文都服務于一塊邏輯過程映像區的特定內存區域，由FMMU(Fieldbus MemoryManagement Unit)寄存器和SM (SyncManager)寄存器定義，該區域最大可達4GB字節。Ethercat報文由一個16位的WKC(Working Count)結束，其數據區最大長度可達1486個字節。在報文頭中由8位命令區數據決定主站對從站的尋址方式，由于數據鏈獨立于物理順序，因此可以對Ethercat從站進行任意的編址。

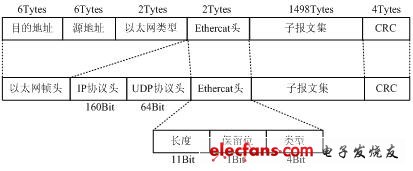

　　圖2 Ethercat幀結構

　　2.3 Ethercat性能

　　Ethercat整個協議處理過程都在硬件中進行。EtherCAT在網絡性能上達到了一個新的高度。1000個分布式I/O數據的刷新周期僅為30μs，其中包括端子循環時間。通過一個以太網幀，可以交換高達1486字節的過程數據，幾乎相當于12000個數字量I/O。而這一數據量的傳輸僅用300μs。100個伺服軸的通訊只需100μs[5]。在此期間，可以向所有軸提供設置值和控制數據，并報告它們的實際位置和狀態。

　　3 基于ARM的從站節點控制器的硬件設計

　　ARM(Advanced RISC Machines)是微處理器行業的一家知名企業，設計了大量高性能、廉價、耗能低的RISC處理器、相關技術及軟件。技術具有性能高、成本低和能耗省的特點。適用于多種領域，比如嵌入控制、消費/教育類多媒體、DSP和移動式應用等。

　　Ethercat從站節點的協議部分可以直接利用BECKHOFF公司的從站控制器ESC。ESC從站控制器提供3種接口規范如表1，具體采用哪一種方式可以設置控制器的EEPROM來選擇。

　　表1 接口規范

　　本文設計的Ethercat從站節點硬件包括從站協議控制器、從站CPU和網絡接口等部分組成。Ethercat從站中最關鍵部分是Ethercat協議控制器，它實現Ethercat的物理層與數據鏈路層的協議?，F(xiàn)在市場上有多種Ethercat協議控制器可供使用，接口連接方式采用16位異步微處理器方式。從站的硬件實現如圖3所示。

　　其中ARM控制器實現Ethercat對現場任務的收集與調度;Ethercat從站控制器實現Ethercat協議;EEPROM用于保存從站配置數據和從站描述數據;網絡接口用于主從站之間或從站與從站之間的連接，根據Ethercat從站控制器的不同網絡接口可以分別為2-4個。
