【摘　要】　通過設計實例詳細介紹了用VHDL（VHSIC Hardware DescriptionLanguage）語言開發FPGA／CPLD的方法，以及與電路圖輸入和其它HDL語言相比，使用VHDL語言的優越性。
???? 關鍵詞：VHDL，F(xiàn)PGA／CPLD，EDA

1　引　言
　　EDA（電子設計自動化）關鍵技術之一是采用硬件描述語言（HDL）描述電路系統，包括電路結構、行為方式、邏輯功能以及接口。就FPGA和CPLD（分別是現場可編程門陣列和復雜可編程邏輯器件的簡稱）開發來說，比較流行的HDL主要有VHDL、ABEL－HDL、AHDL等，其中，VHDL對系統的行為描述能力最強，已被IEEE確定為標準HDL，并得到目前所有流行EDA軟件的支持，進而成為系統設計領域最佳的硬件描述語言。用VHDL設計電路系統，可以把任何復雜的電路系統視為一個模塊，對應一個設計實體。在VHDL層次化設計中，它所設計的模塊既可以是頂層實體，又可以是較低層實體，但對不同層次模塊應選擇不同的描述方法（如行為描述或結構描述）。本文在設計實例中詳細介紹了用VHDL語言開發FPGA／CPLD的方法，以及與電路圖輸入和其它HDL語言相比，使用VHDL語言的優越性。
2　設計實例
　　一個復雜電路系統的設計都是采用自頂向下將系統按功能逐層分割的層次化設計方法。在頂層設計中，要對內部各功能塊的連接關系和對外的接口關系進行描述，而功能塊實際的邏輯功能和具體的實現形式則由下一層模塊來描述。在系統的底層設
計中，如采用VHDL進行描述，由于其對系統很強的行為描述能力，可以不必使系統層層細化，從而避開具體的器件結構，從邏輯行為上直接對模塊進行描述和設計，之后，EDA軟件中的VHDL綜合器將自動將程序綜合成為具體FPGA／CPLD等目標芯片的網表文件，無疑可使設計大為簡化。下面以數字鐘的設計為例予以說明。
??? 數字鐘的功能主要有：
　　·能夠?qū)γ搿⒎?、小時進行計時（按每日24小時計時制）。
??? ·秒、分、小時位能夠調整。

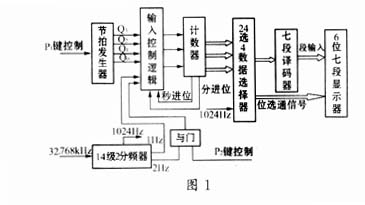

　　根據數字鐘的功能要求，可將數字鐘分為四個功能塊：秒脈沖發生器、計數器、校時器和顯示電路。而這些功能塊又可進一步分割為更小的模塊，如計數器模塊可再分為秒、分、小時計數器。其它功能塊的細化過程不再詳述，數字鐘的系統框圖如圖1所示。圖中，P1鍵為自動計時、校時、校分和校秒四種工作狀態選擇鍵，P2鍵為系統處于校時狀態時對時、分、秒進行校準的校時鍵，32．768kHz為作為脈沖源的晶振頻率，經14級2分頻器分頻在其最高位、次高位以及第五位輸出端分別可獲得1Hz、2Hz和1024Hz的脈沖信號，這三個脈沖信號分別用作計時脈沖、校時脈沖和顯示電路的掃描時鐘。下面用VHDL語言設計底層的小時計數器。小時計數器為一個24進制BCD碼計數器，其模塊示意圖如圖2所示。reset、clk分別為異步清零端和時鐘端，qb和qa分別為十位和個位的四位BCD碼輸出端。該模塊計數方式的實現比較復雜，當十位數為0或1時，個位進行10進制計數，當十位數為2時，個位進行4進制計數。如用電路圖描述，則必須選擇和調用若干門、觸發器或宏單元，并需對所調用的器件進行合適的控制。而若采用VHDL語言對其功能進行描述，問題則顯得非常簡單。

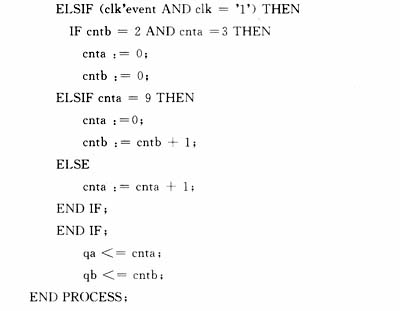

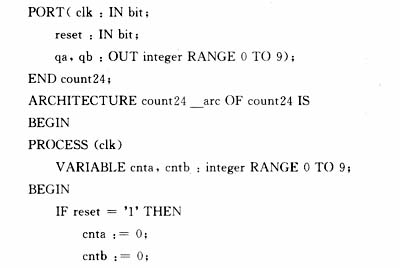

　　下面是用VHDL語言設計的24進制BCD碼計數器count24模塊∶
　　ENTITY count24 IS


END counr24—arc；
??? 上述程序中由語句ENTITY與ENDcount24包含的部分稱為程序的實體，它的電路意義就相當于器件的外部接口，在電路圖上相當于一個元件符號。該實體是一個完整、獨立的語言模塊，它描述了coun t24的接口信息，定義了count24的端口引腳clk、reset、qa、qb的輸入、輸出性質及其數據類型；由語句ARCHITECTURE開始，到END count24arc結束為結構體層次，結構體層次用于描述count24內部的邏輯功能，在電路上相當于器件的內部電路結構。描述邏輯功能的具體做法是，在結構體的進程區內，通過定義兩個整型中間變量cntb、cnta分別表示十位和個位，之后用IF語句說明當時鐘到來時，這兩個變量的計數和進位情況，當進程結束后，再將這兩個中間變量分別賦給輸出變量qb和qa。整個程序不長，邏輯描述十分簡潔、明了。

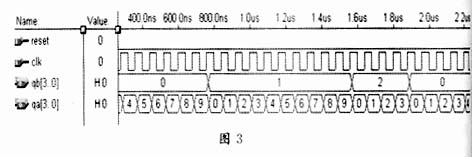

　　上述程序輸入完成后，首先要經EDA軟件進行編譯，本設計采用的是美國Altera公司的MAX＋PLUS2II軟件，經該軟件中的Compiler編譯器編譯后，若有任何信息、錯誤和警告，都將在VHDL編譯器窗口上提示，設計者可根據提示對設計進行修改。當編譯通過時，建網表、邏輯綜合、適配、劃分、時域分析、裝配等均已自動完成，并生成多個后續工作要用的文件。編譯的成功表明已為所設計的項目建立了一個編程文件，但還不能保證該設計在各種可能的情況下都有正確的響應，因而編譯通過后，還必須用MAX＋PLUSII的Simulator仿真器和Timing Analyzer工具分別進行功能仿真和時序仿真，以驗證設計是否完全符合要求，若發現有問題，則必須返回原設計進行修改。上述模塊經功能仿真和時序仿真都沒有發現任何問題。圖3所示即為上述模塊的仿真波形。該模塊設計完成后存檔，待建立頂層文件時調用。
　　接下來再用VHDL語言對底層中其它所有模塊一一進行設計，這包括：秒、分計數器（均為60進制計數器）、14級2分頻器、24選4數據選擇器、BCD七段譯碼器、節拍發生器等。所有程序均經MAX＋PLUS2II軟件的編譯和仿真。當模塊設計完成后均要存檔，待建立頂層文件時調用。
　　除底層模塊外，其它各層次模塊（包括頂層）也都適于用VHDL語言描述。只是應選擇不同的描述方法而已。當?shù)讓又兴心K均設計完成后，采用VHDL語言中的結構描述法，用元件調用語句調用底層各模塊并進行連接，即可建立數字鐘的頂層文件。數字鐘的頂層文件也必須經過EDA軟件的編譯和仿真，在此過程中，如有需要，還可隨時打開查看并修改任一層次的設計。當最后確認設計完全符合設計要求時，再將編譯后的頂層文件下載到目標芯片PFGA／CPLD中。
　　綜上所述，整個系統各層次模塊均采用VHDL語言描述，其優點主要有下述三個方面∶（1）能進行系統級的行為描述，從邏輯行為上對模塊進行描述和設計，大大降低了設計難度。（2）描述的設計思想、電路結構和邏輯關系清晰明了，便于存檔、查看、維護和修改。（3）支持大規模設計的分解和已有設計的再利用。
　　僅上述這三個優點，就是電路圖輸入和其它HDL語言所不能實現的。

3　結束語
　　集成電路規模越是龐大，VHDL語言的優越性就越顯突出。目前，數百萬門規模的FPGA／CPLD已進入實用，VHDL強大的系統描述能力、規范的程序設計結構和靈活的語句表達風格使其必將擔負起大系統設計的幾乎全部設計任務。

1　朱明程，孫晉．可編程邏輯系統的VHDL設計技術．南京：東南大學出版社，1998
2　候伯亨，顧新．VHDL硬件描述語言與數字邏輯電路設計．西安：西安電子科技大學出版社，1997
