串行接口鍵盤控制器SK5278在單片機系統中的應用

概述：對于以單片機為核心構成的智能儀器、儀表、工控設備及家用電器而言，構成人機交互的鍵盤接口電路是必不可少的，而相應的鍵盤管理軟硬件設計卻比較麻煩。簡單的矩陣鍵盤存在著占用CPU軟硬件資源多、響應速度慢、監控軟件編制復雜等問題，專用的鍵盤接口器件如INTE8279、HD7219又往往具有LED數碼管顯示電路，如果僅使用其鍵盤管理功能，則存在硬件資源浪費，接口電路復雜，造價較高等問題，SK5278即是為解決上述鍵盤管理問題而推出的一款鍵盤控制芯片。

SK5278是一種可管理16個按鍵的鍵盤控制器，該器件內部具有去抖動處理電路，可直接輸出按鍵的鍵值編碼，并采用串行方式與單片機或微處理器進行接口，使用該器件可簡化單片機系統軟硬件的鍵盤接口。文中給出了該器件的特點、管腳說明和使用方法，并以AT89C2051單片機為例給出了相應的接口電路及相應程序。

1 特點及引腳功能

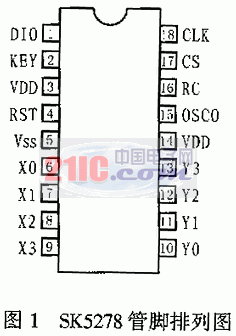

SK5278是福州貝能科技有限公司推出的采用PIC內核的鍵盤控制器。該芯片采用4線串行接口，可與任何種類的單片機接口；它具有按鍵有效指示輸出，可用中斷方式管理鍵盤；其行線X0～X3與列線Y0～Y3可構成4×4鍵盤矩陣；SK5278的16鍵鍵盤控制器內含去抖動處理電路，因而可直接輸出鍵值；此外，該器件的工作電源電壓范圍寬達4～6V；SK5278采用18腳雙列直插DIP封裝形式。其管腳排列如圖1所示，管腳說明如表1所列。

表1 SK5278管腳說明

2 工作原理

SK5278可用行線X0～X3和列線Y0～Y3構成4×4矩陣鍵盤。同時在芯片內部可自動完成掃描、譯碼、去抖動處理等任務。當SK5278檢測到有效的按鍵時，按鍵有效指示“KEY”引腳將從低電平變?yōu)楦唠娖剑⒁恢北３值桨存I代碼被讀取為止。在“KEY”為高電平期間，如果SK5278接收到“讀鍵盤數據”命令，（即“CS”管腳變低），則輸出當前按鍵的鍵盤代碼，SK5278鍵盤代碼的范圍為00H-0FH。如果在接收到“讀鍵盤數據”時沒有按鍵按下，SK5278將輸出FFH。在一次讀鍵盤過程完成后，按鍵有效指示“KEY”將變?yōu)榈碗娖?。利用按鍵有效指示“KEY”與單片機的外部中斷端相連，可完成具有中斷的鍵盤監控功能，從而提高CPU的工作效率，減少按鍵響應時間。

SK5278工作時需要外接RC振蕩電路以供系統工作，RC元件的典型值為R=3.3kΩ,C=20pF，此時的振蕩頻率約為4MHz，由于此振蕩頻率較高，故在印制電路板布線時，所有元件尤其是振蕩電路的元件應盡量靠近芯片，并盡量使電路連線最短。

SK5278的RESET復位端在一般應用情況下，可以直接與正電源連接，在需要較高可靠性的情況下，可以連接外部RC復位電路，在上電或接收到RESET端的復位信號后，SK5278大約需要經過25ms的復位時間才會進入到正常工作狀態。程序中應盡可能地減少CPU對SK5278的訪問次數，以提高程序的效率。

值得注意的是，如果有2個鍵同時被按下，則SK5278只能給出其中一個按鍵的代碼，因此SK5278不適合應用于需要2個或2個以上按鍵同時被按下的應用場合。如確實需要雙鍵組合使用或組合增加鍵盤數量，可在單片機的某I/O腳接入一鍵與SK5278共同組雙鍵鍵盤監控電路。

3 串行接口及時序

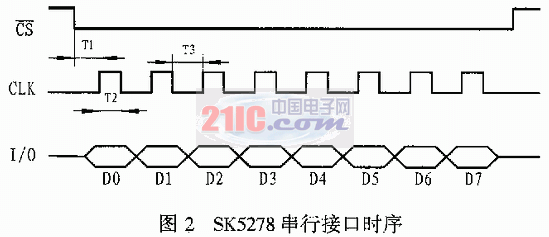

SK5278采用串行方式與單片機或微處理器接口，串行數據從“DIO”引腳輸出，并由“CLK”端發出同步時鐘脈沖。當SK5278檢測到有鍵按下時，按鍵有效指示“KEY”變高，單片機檢測到“KEY”信號變高后，便將片選端“CS”拉低，從而使得SK5278將取得的鍵盤數據在“CLK”引腳的上升沿從“DIO”腳依次送出。在單片機發出8個時鐘脈沖后，即可從“DIO”端讀取8位鍵值編碼，該編碼值的D7為最高位，D0為最低位，然后單片機再使片選“CS”變高，并使“KEY”端重新輸出低電平，至此，讀鍵值過程結束。SK5278的串行接口時序如圖2所示。圖中，T1表示從“CS”下降沿至第一個CLK上升沿的延時，典型值為15μs;T2為CLK脈沖寬度，典型值為10μs；T3為CLK脈沖時間間隔，典型值為10μs。

4 應用電路

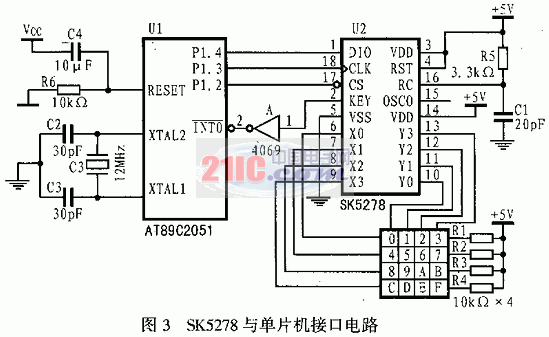

利用SK5278串行接口占用單片機口線少及無鍵按下時無須CPU干預的特點，可以很容易地構成單片機的鍵盤接口電路，圖3所示是AT89C2051單片機與SK5278構成的鍵盤及接口電路。圖中，AT89C2051的P1.2、P1.3、P1.4口線分別與SK5278的“CS”、“CLK”、“DIO”端相連。為了提高按鍵的響應速度并減少單片機的干預。本方案將SK5278的按鍵有效指示端“KEY”與AT89C2051的外中斷端INT0相連，由于INT0為低電平中斷，故而加入了一級非門以使“KEY”反相后與其相連。與圖3電路對應的鍵盤處理程序如下：

；位定義

COUNT DATA 70H

RXBUF DATA 20H

；I/O定義

DIO BIT P1.4

CS BIT P1.2

CLK BIT P1.3

；主程序

MAIN：MOV SP，#50H

MOV P1，#0FFH ；將P1口置為輸入

SETB IT0 ；INT0為邊沿觸發

SETB PX0 ；INT0為高優先級中斷

SETB EX0 ；開INT0中斷

SETB EA ；CPU開中斷

LCALL DL25ms ；延時25ms等待SK5278復位

；INT0鍵盤中斷程序

INT0：LCALL RECEIVE ；讀鍵值

MOV A，RXBUF ；鍵值送A

CJNE A，#00H，KEY-1 ；K0鍵未按下轉下鍵

LJMP KEY0 ；K0鍵按下，轉入相應鍵值處理子程序

KEY1：CJNE A，#01H，KEY-2；

LJMP KEY1 ；K1鍵按下，轉入相應鍵值處理子程序

KEY2：…

……

KEY15：CJNE A，#0FH，KEYFH ；K15鍵未按下，中斷返回

LJMP KEY15 ；KEY15鍵按下，轉入相應鍵值處理程序

KEYFH：RET； 無鍵按下時中斷返回讀鍵盤值程序

RECEIVE：CLR CS ；讀鍵盤數據有效

SETB DIO ；將DIO置為高電平輸入狀態

ACALL DL 15μs ；T1延時

MOV COUNT，#08H ；共八位數據

LOOP：SETB CLK

ACALL DL 15μs ；T2延時

MOV A，RXBUF

RL A ；數據左移一位

MOV RXBUF，A

MOV C，DIO ；讀取一位數據

MOV RXBUF.0，C

CLR CLK

ACALL DL 15μs ；T3延時

DJNZ COUNT，LOOP

SETB DIO ；將DIO重置為高電平輸入

ACALL DL 15μs

SETB CS ；讀鍵盤數據無效

RET

5 結束語

應用SK5278鍵盤控制器可使單片機系統的人機交互鍵盤接口電路及監控程序變得簡單容易，同時減少了對單片機軟硬件資源的占用，因而該器件是構成少數單片機鍵盤接口電路的一種較好的選擇方案。
