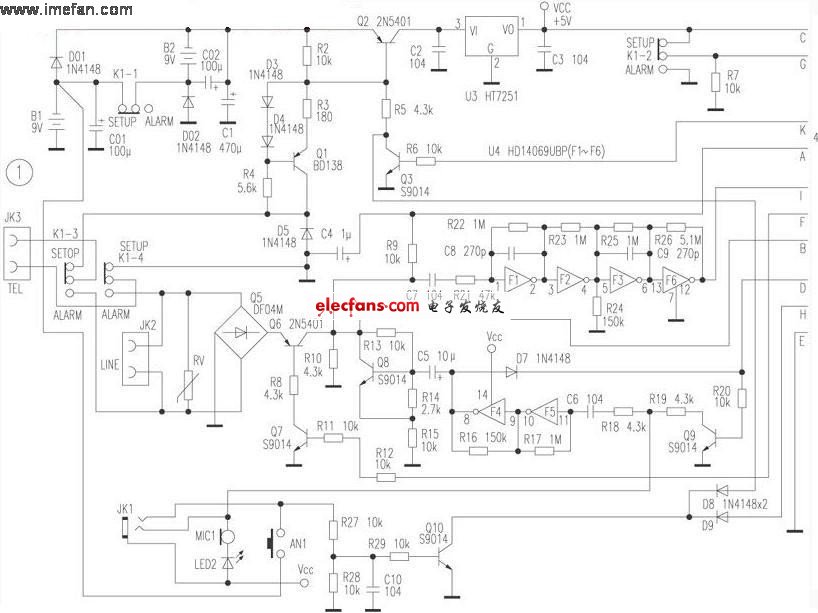

ANWEI1020電話自動撥號器采用專用語音錄放集成電路和PIC16C54進行設計，可以預先存儲兩個電話號碼和一段報警語音，且存儲的電話號碼和語音內容可以隨時更改，斷電后信息不丟失。需要報警時，該機先撥打第一個電話號碼，如該號碼電話機占線、線路故障，或接通后鈴響六聲無人接聽，則撥打另一個電話號碼，另一個號碼也占線、線路無反應，或鈴響超過六次無人接聽，再掛機撥打第一個電話號碼，如此輪流撥打六次后，自動掛機，回到警戒狀態。

1．電源電路。

模擬摘／掛機電路的電源由電話線提供，整機工作電源由兩只9V積層電池提供。在設置（SETUP）狀態下，由電池B1和B2串聯后（18V電壓）為電話機和整機供電；在守候和報警（ALARM）狀態下，由B1（+9V）為整機供電。整機的主要工作電源為+5V。根據不同的工作狀態，分別由+9V（B1），或+18V（B1+B2）經U4穩壓后獲得。

守候狀態，Q2為截止?fàn)顟B(tài)，整機靜態工作電流極小，兩只9V電池可以使用一年以上。


2．語音錄放電路。

語音錄放電路由U2（ANWEI1020）完成。U2在單片機U1的控制下完成電話號碼和報警語音的存儲和重放。用于存儲電話號碼和報警語音時，將功能開關K1撥在SETUP位置，+18V電源（B1+B2）通過R2、R3、Q1為電話機供電。利用電話機重?fù)芄δ茌敵龅碾娫捥?hào)碼（雙音頻）或話筒拾取的音頻電信號，經C4、C2送往U2的⑨腳錄音信號輸入端。在SETUP狀態，U1的①腳接VCC（+5V）端，當按住AN1時，Q10、D8、Q2導通，U4（HT7251）輸出+5V電源，U1的{14}腳得電工作。U1的①腳接高電平，執行錄音操作，其⑧腳輸出高電平使Q3、Q2保持導通，為U1提供工作電源；其{12}腳輸出低電平，使Q1導通，為U2提供工作電壓；U1的⑩腳輸出低電平，觸發U2的錄音控制端進行錄音操作，U1的⑩腳輸出的低電平使Q4導通，LED1紅外發光管點亮，作錄音狀態指示。

在守候狀態，K1置于（ALARM）位置，U1的①腳接地。此時如有報警信號（高電平有效或瞬間按下AN1），Q10、D8、Q2導通，+5V電源接通U1電源，U1得電工作。U1的①腳為低電平，工作在報警放音模式；其⑧腳輸出高電平使Q3導通，以維持Q2的導通；其{12}腳輸出低電平使Q1導通，為U2接通工作電源；U1的{11}腳輸出低電平，觸發U2的放音控制端進行放音操作，U1{11}腳的低電平還使Q4導通，LED1紅色發光管點亮，作報警放音狀態指示。Q4集電極輸出的高電平，可以作為其他設備的驅動接口。在報警放音時，重放音頻信號從U2輸出，經R12、Q6、Q5送往電話外線。

另外，無論在錄音還是在放音模式，U1的⑥、⑦腳分別和U2的{25}、{26}腳相連，作為U2的存取模式（分段錄、放音）地址控制。

3．信息存儲設置電路。

信息存儲設置電路由報警觸發電路配合電話機來完成。即信息存儲設置電路與報警放音觸發電路公用，由U1①腳的電位來識別。當①腳為高電平時，U1執行信息存儲設置操作，當①腳為低電平時，U1執行報警放音操作。

將功能開關K1撥至設置位置（SETUP），U1的①腳接高電平，執行電話號碼和報警語音的錄入。具體方法如下，用電話機撥打需要存入的第一個電話號碼，然后掛機，按AN1一次，用電話機重?fù)芄δ苕I，存入第一個電話號碼，用電話機撥打另一個需要存儲的電話號碼，然后掛機，再次按AN1一次，利用電話機的重?fù)芄δ埽浫朐撾娫捥?hào)碼。第三次按AN1，拿起電話聽筒，對著話筒講話，利用電話機本身的放話電路，將語音內容送到語音電路存儲。

以上電話號碼和語音信息的分段存儲，由U1根據音頻信號的有無，經電話線路狀態檢測電路放大、整形，供U1{18}腳識別，自動進行聲控錄音，并根據AN1按下的次數順序，其⑥、⑦腳輸出不同的控制電平，對語音電話號碼的分段地址進行相應的控制。即將20秒存儲時間分三段，前兩段各4秒分別用來存儲兩個電話號碼，后一段12秒用來存儲語音。

4．報警觸發電路。

報警觸發電路由報警傳感器輸入接口ＪK1（高電平觸發）、AN1、Q10、Q2等組成。在守候狀態下，Q10的基極為低電平，Q10截止，D8、D9截止，Q2截止，U4的輸入端無電壓供給，整機因無+5V工作電源而無法工作。

當有報警信號輸入時（試驗時可以瞬間按下AN1），+9V電壓通過AN1、R27、R29加在Q10的基極，Q10導通，D8、D9正向?qū)?，Q2導通，U4輸出+5V電壓為U1提供工作電源；D9導通，使U1的⑨腳為低電平。得電后，U1根據①、⑨腳的低電平狀態，執行報警放音程序。首先其{12}腳輸出高電平使Q3導通，以便報警信號消失后（AN1抬起），繼續保持Q2的導通，為整機提供工作電壓，U1執行撥號、放音、監聴等操作。

5．模擬電話機摘／掛機電路。

模擬電話機摘／掛機電路由Q5、Q6、Q7等組成。Q5完成電話局線路供電的極性轉換，Q6、Q7組成電子開關，開關的狀態受U1{13}腳的控制。
