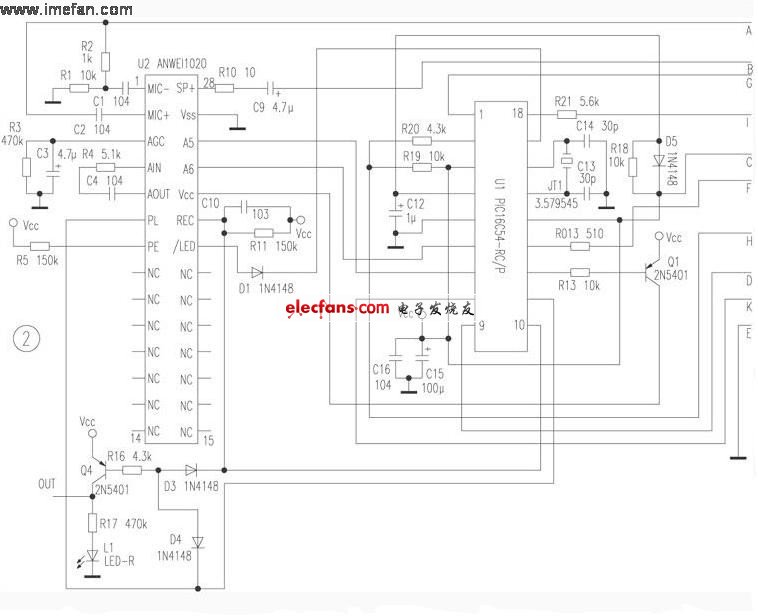

6．電話線路狀態檢測電路。

電話線路狀態檢測電路由ＩC4（MC14069BUP）六反向器的F1、F2、F3、F6組成，U1報警撥號后，開始等待檢測電話線路的工作狀態，以確定下一步的執行動作。根據撥號后電話線路接通、占線、有無應答等不同狀況，將不同特點的交流電壓信號經F1、F2、F3、F6放大整形，送U1的{18}腳進行識別。同時，該電路在設置存儲狀態，還作為U1聲控錄音的檢測電路。

7．監聴電路。

監聴電路由LED2、話筒MＩC1、R20、Q9、R18、R19、C4、D7、C5、U4的F5、F4、R16、R17、Q8、R13、R14、R15等元件組成。工作狀態受U1的⑨腳電平及R20、R19、Q9、D7組成的電子開關控制；F5、F4組成兩級直接耦合話筒前置放大器，Q8等組成單管末級話筒信號放大器。當U1的⑨腳為低電平時，D7導通，話筒前置放大器F4的輸出端（也是末級放大器Q8的輸入端）等效接地，話筒放大電路無輸出。同時U1⑨腳的低電平使Q9截止，話筒MＩC1的直流偏置回路不通（其正負端等電位），不能工作，關閉話筒對電路的影響。

當U1的⑨腳輸出高電平時，D7截止，對話筒放大器的工作狀態沒有影響；同時，Q9導通，MＩC1的負端電位變低，MＩC1可以正常工作。話筒拾取的監聴信號最后由末級放大器Q8的集電極輸出，經Q6、Q5送至電話外線。

8．單片機控制電路

單片機控制電路是該機的核心。各控制功能由固化的程序決定。維修時，只要了解各個端口的功能就可以了。單片機各引腳功能如下：①腳為錄音／放音識別，高電平時執行錄音操作，低電平時執行放音操作；②腳為報警（錄音）觸發控制，低電平有效；③腳、{14}腳接電源；④腳為上電復位；⑥腳、⑦腳為錄（放）音分段控制，輸出變化的高低電平；⑤腳接地；⑧腳為電源控制，報警時保持高電平；⑨腳為監聴控制，高電平有效；⑩腳為錄音控制，低電平有效；{11}腳為放音控制，低電平有效；{12}腳為語音電路電源控制，低電平有效；{13}腳為模擬電話摘／掛機控制，高電平摘機，低電平掛機；{15}腳、{16}腳為系統時鐘腳；{17}腳為錄音段尾檢測輸入；{18}腳為電話線路狀態檢測輸入。
