引言

　　溫度檢測是許多行業的重要工作條件之一。

　　無論是糧食倉庫、中藥倉庫，還是圖書保存。都需要在符合規定的溫度環境條件之中。而溫度卻是最不易保障的指標。針對這一情況。研制一款可靠、方便、易及時調控的溫度檢測系統就顯得極為重要。筆者運用D1S18B20采集數字信號，通過藍牙無線通信技術和USB接口技術。實現由89S52單片機檢測控制溫度的監測系統。

　　1? 系統的結構

　　整個系統由采集板、通信板和PC機監控程序組成。采集板以溫度監測芯片DS18B20t21、單片機芯片AT89S52和藍牙芯片BC4為核心分時完成監聽主機的命令和數據采集以及數據發送的功能?？梢愿鶕?jù)接收到的主機的命令隨時改變系統的工作狀態。 如圖1。通信板以USB 芯片PDIUSBD12、單片機芯片AT89S52為核心，實現數據接收、數據發送，以及將采集回來的外部信號通過波形圖實時顯示在PC機界面上。同時把數據保存到數據庫中。如圖2。

?

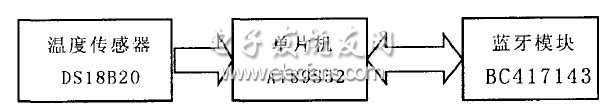

圖1采集板系統框圖

?

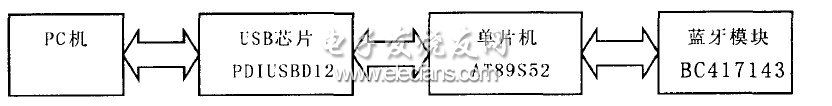

圖2通信板系統框圖

　　2? 系統硬件設計

　　2.1 采集板電路設計

　　2.1.1 藍牙模塊—無線接收發射電路

　　系統采用了CSR公司藍牙芯片BC417143.該芯片采用Blue2.0、支持主或從模式、支持AT命令集、支持波特率為2 400到1 382 400 bps，適用于嵌入式串口傳輸無線的全新的模塊。

　　值得注意的是。藍牙芯片工作在3.3 V，而MCU工作在5 V.存在邏輯電平不匹配問題。且IO管腳無法容忍MCU的5 V邏輯電平。設計中采用了1117芯片進行電平轉換輸出3.3 V.藍牙與MCU連接需經過電平限制以保證藍牙模塊正常工作 以下是藍牙模塊的電源選擇方案及串口模塊的引腳定義。如圖3。

?

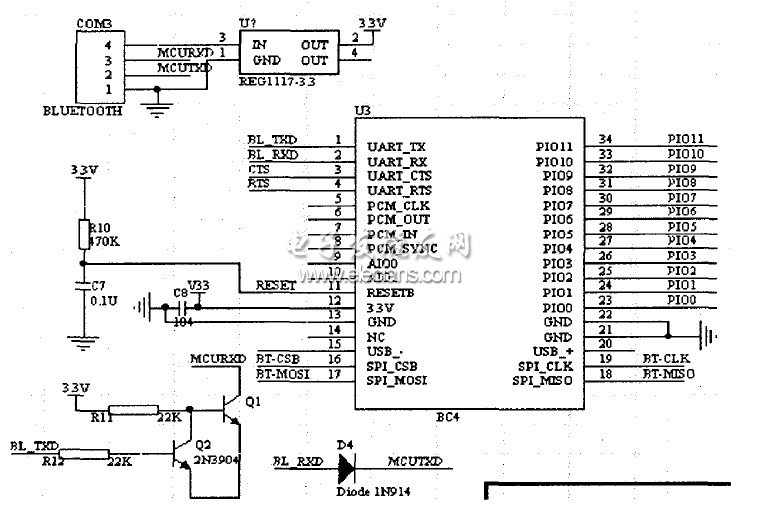

圖3藍牙模塊的電路原理圖

　　在建立藍牙數據通信時。需要先對其通信協議進行設置：

　?。?）UART參數設置：先設置通信協議長度，再設置波特率、硬件控制流參數。校驗參數、數據位數及停止位

　?。?）工作模式設置：可將藍牙模塊的工作模式設置為主模式或者從模式。

　?。?）設置藍牙模塊名：名稱是藍牙模塊在進行通信的標識之一。通過設置藍牙模塊名協議可以更改藍牙模塊名

　?。?）設置安全模式：藍牙通信中的數據安全主要是有藍牙通信時的PIN碼保障的。通過設置安全模式協議。可以根據不同的需要。設置藍牙通信的安全模式

　　（5）設置PIN碼：設置PIN碼可以保證僅有可靠的設備通過藍牙與模塊互相通信系統采用的波特率為9 600 bps.傳輸距離能達10 In。由于采用藍牙做為傳輸。具有很強的抗干擾能力

　　2.1.2 采集板電路原理圖

　　采集板電路原理圖如圖4。藍牙模塊主要與單片機的串行IO口連接。數字溫度傳感器DS18B20與單片機的P1.0口連接。繼電器則與P1.2口連接。溫度傳感器DS18B20將溫度轉化為數字信號通過P1.0 El送給單片機。經單片機處理后的數據由串口傳給藍牙模塊（BLUETOOTH） 也可以通過藍牙模塊接收通信板發來的指令2-2通信板電路設計通信板主要由單片機、藍牙模塊、USB模塊等相關電路構成。如圖5PDIUSBD12是一款性價比很高的USB器件它通常用作微控制器系統中實現與微控制器進行通信的高速通用并行接口。它還支持DMA傳輸此外它還集成了許多特性。包括SoftConnetTM、GoodLinkTM、可編程時鐘輸出低頻晶振和終止寄存器集合 所有這些特性都為系統顯著節約了成本。 同時使USB功能在外設上的應用變得容易。

?

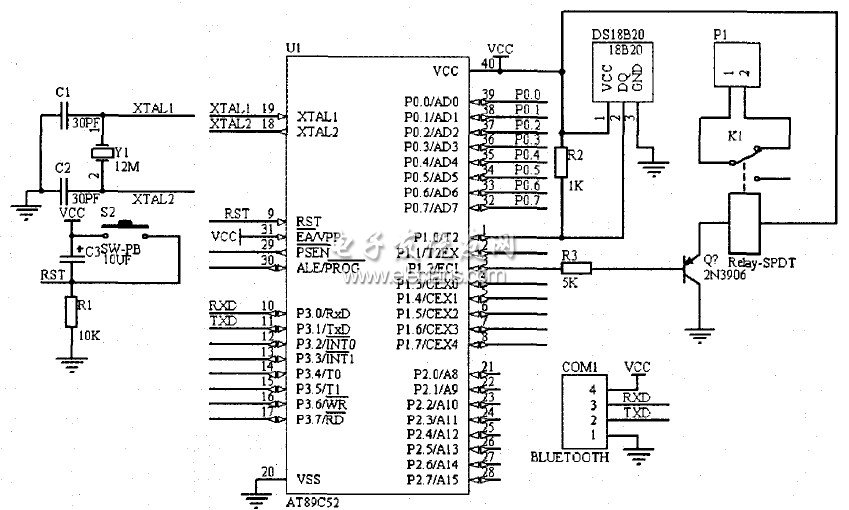

圖4采集板電路原理圖

PDIUSBD12的8根DATA引腳與單片機的PO口相連接，采用 10 k的排阻作為上拉電阻；SUSPEND是當芯片掛起狀態掛起時，輸出為高。

　　與單片機的P1.1連接：INT_N是中斷請求。與單片機的IN，m 連接：RD N和WR N讀寫選通信號分別與單片機的RD和WR連接；DMREQ、DMACK N、EOT N分別是DMA 的中斷請求、DMA應答和DMA傳輸完成。由于沒用啟用DMA功能直接接高電平。RESET N是復位引腳。接單片機的P1.7；GL N是芯片的工作指示燈。接人一個LED指示燈?？梢灾苯佑^察USB設備的運行狀態；XTAL1和XTAL2接6MHZ.CS N為片選信號。接單片機的PI.6，A0地址線，采用I／O口模擬，接單片機P3.4：D+和D一是USB的差分數據線分別串聯一個l8 Q的阻抗匹配電阻。后接USB插頭上 。

　　藍牙模塊連接方法與采集板的連接方式相同。

　　通訊板的信號流程為：由采集板采集的溫度數據經藍牙模塊傳輸?shù)酵ㄓ嵃迳?，送到單片機上處理。通過PDIUSBD12傳輸?shù)絇C上進行顯示保存。

　　單用戶在PC上進行操作時，數據由PC通過PDIUSBD12傳送到單片機。再經過藍牙傳輸，送到采集板進行相對的響應。

?

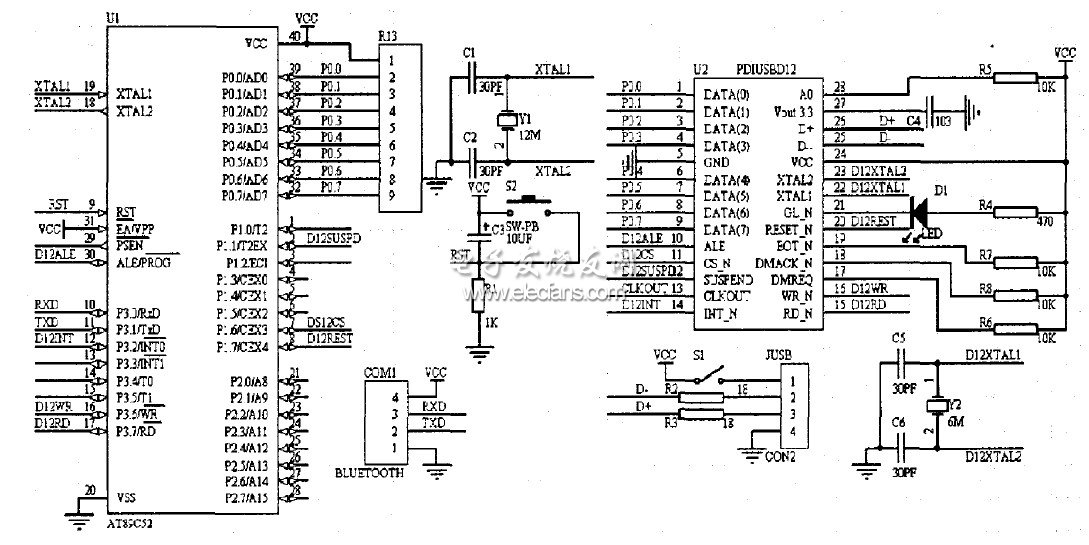

圖5通信板電路原理圖
