3? 軟件設計

　　本系統涉及內容較多。開發環境也都不一樣，對于單片機軟件的開發是基于KEIL uVision 3的uVision3集成開發環境IDE是一個基于Window的軟件開發平臺，有功能強大的編輯器、項目管理器和制作工具。

　　對于USB驅動的開發采用了WinDriver9.2.1.用該軟件生成所需驅動只需要USB設備插入后通過簡單的幾步就可以完成，同時還可以根據需要生成相應的應用程序代碼。方便應用程序的開發嘲。

　　采集板的系統流程圖如圖6，通訊板的系統流程圖如圖7PC機應用程序則采用了VISUAL STUDIO 6.0進行開發。采用C++語言編寫程序代碼。由于VC具有文檔類程序、對話框類程序等。可以很快地實現界面的編程。

?

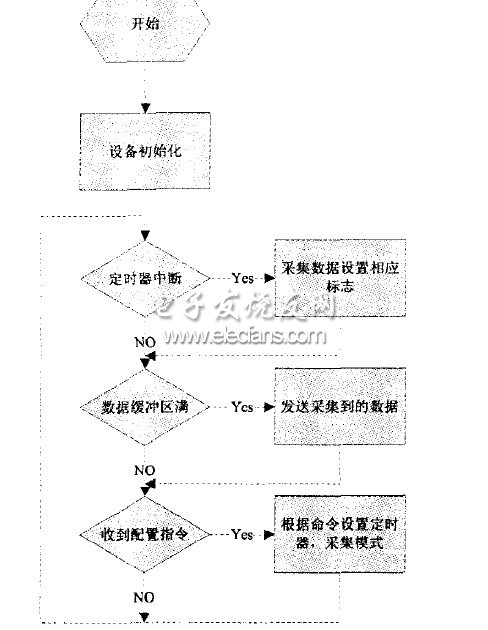

圖6采集板程序流程圖

?

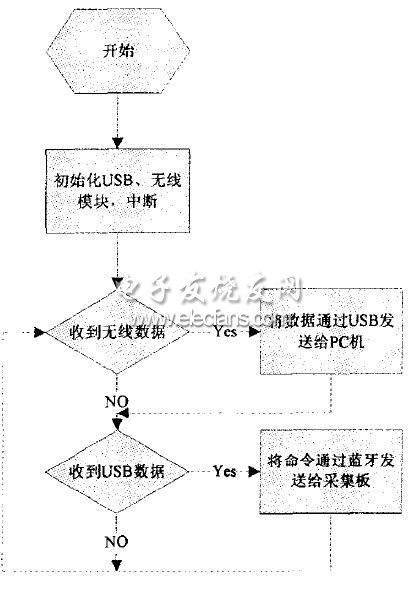

圖7通信板程序流程圖

　　為了將波形圖實時顯示。就需要重復繪制波形圖。運用傳統的繪圖方法。會引起屏幕的強烈閃爍?，F(xiàn)在常用的解決方法是：利用內存繪圖的技術。將需顯示的圖形繪制在內存位圖中。然后再拷貝到屏幕上。很好地解決了屏幕閃爍的問題，并且處理速度快自定義的繪圖函數聲明如下。在該函數內部實現了內存繪圖。

　　void CMyusbDlg：：MEM— DRAW（

　　int ID，

　　unsigned char m_buf,

　　int d_ pnow，int ONDRAW，

　　CString TXT）

　　在數據保存方面。本系統使用Access建立數據庫。系統流程圖如圖8。

?

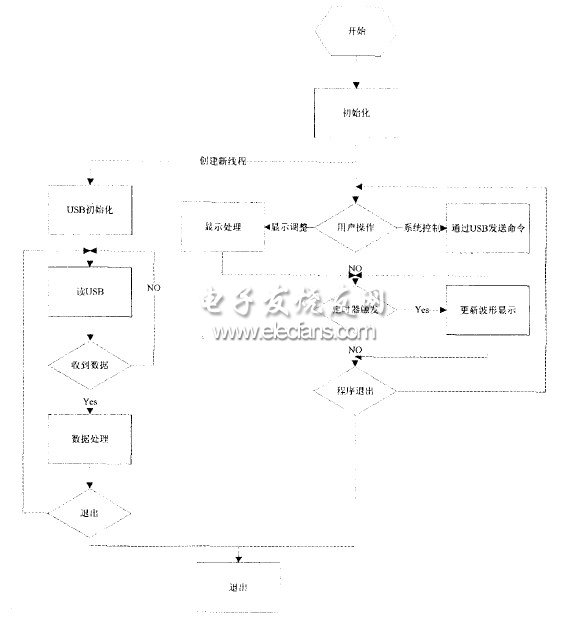

圖8 PC機主程序流程圖

　　當主程序開始后。初始化了USB和界面后。就創建一個新的線程，和主線程并行工作。新線程主要就是完成USB數據的讀取。然后把接收到得數據存放到一個緩沖區和數據庫中。緩沖區主要是供主線程顯示波形時使用。數據庫則供用戶日后查看歷史記錄使用。

　　4? 結論

　　提出了一種基于USB與藍牙芯片BC417143的無線溫度監測系統的設計方案。并從硬件和軟件兩個方面介紹了系統的設計過程。實現了對溫度信息進行的無線數據采集。利用藍牙芯片作為無線收發模塊。DS18B20作為溫度數據采集。USB接口芯片作為與PC機的通信接口。簡化了電路設計并具有易擴展和組網的特點。

?
