1 引言

　　DS80C320單片機是DALLAS公司推出的一款基于51框架的高性能單片機。

　　它有如下一些優點：

　　ⅰ，具有與51系列完全一致的指令系統，能充分兼容所有基于51系列開發的程序;

　?、ⅲ哂斜?051更加齊全的外設。相比8051單片機，DS80C320增加了定時器2以及一個增強型串口等;

　　ⅲ，具有比8051更好的效率;DS80C320的一個指令周期是4個CLK，8051則是12個，這個區別尤其是在處理簡單指令的時候優勢明顯，例如單周期指令的處理，DS80C320只需要4個CLK，而8051需要12個，據DALLAS公司的統計表明，在相同時鐘頻率下，DS80C320每條指令的執行速度是8051的1.5~3倍，對于典型的應用程序來說，執行速度也是8051的2.5倍左右。

　?、?，其讀取指令的方式比8051更加適合IP核的特點;將單片機內部ROM去掉，完全從外部讀取指令，這種特點作為軟核是很適合的，首先是結構簡單，有利于指令讀取的流水設計，其次可以突破內部ROM大小的限制，最后，作為FPGA設計的特點，即使8051的設計，內部ROM塊也是放在FPGA芯片的ROM資源里面，與其這樣，還不如直接放到外面更加簡化時序與結構;

　　2 總體結構劃分

　　如圖所示為DS80C320軟核的總體功能圖：

?

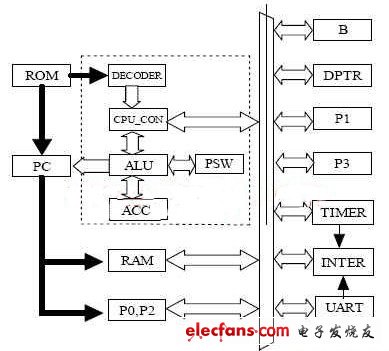

　　圖1 DS80C320功能框圖

　　本IP核的設計主要按照指令執行的流程來安排功能塊，并通過數據總線來傳遞數據;虛線里面的為CPU核心;首先是ROM模塊，DS80C320并沒有內部ROM，所以該模塊功能主要是分析從P端口讀取過來的指令，并通過查找指令的長度以及周期數目，從而計算出相關控制信號發送給CPU控制模塊以便控制指令的讀取;同時，如果指令為L(zhǎng)CALL或者ACALL，則可以分析出子程序入口地址并報送PC模塊，引導PC正確跳轉;在ROM模塊分析指令的同時，譯碼器DECODER也在進行譯碼的動作，它將根據指令的8位數據分析出三個重要的參數：ALU的動作類型，該指令的操作數據來源以及讀取方式，該指令結果的存放位置以及存放方式;第一個參數送給ALU模塊，其余兩個送到CPU控制模塊;CPU控制模塊CPU_CON是整個CPU的核心部分，主要完成兩個作用：ALU執行前的讀取數據控制，以及ALU執行完成之后回寫數據控制;該模塊同時也控制著整個CPU的時序，監視其他模塊的執行情況;ALU則主要是完成計算工作;INteR模塊則是中斷系統的控制模塊，其功能主要完成對各個中斷源所提交的中斷請求的有效判斷以及排序，產生中斷標志并且將判斷結果以及中斷入口地址編碼提交給ROM模塊，以指示程序跳轉，同時還需要負責在中斷完成之后清除中斷標志以及恢復中斷之前的中斷等級; DS80C320有三個定時器和2個串行口，其中定時器2和串行口如果不需要的話可以裁減;至于其他的模塊或者寄存器則在CPU控制模塊的控制下通過數據總線交換數據;可見，本設計的思路是以CPU_CON控制整個CPU的執行以及時序，以INTER控制整個中斷系統，其他寄存器則以數據總線來完成數據的交換，均勻的分布在數據總線的兩側，結構清晰簡單，規則化的設計也有利于提高速度，以及方便裁減。

　　3 一些設計特點

　　3.1時序設計

　　在DS80C320單片機的資料里面只有外部接口的時序介紹，對于內部的信號執行則沒有說明，因此需要重新規劃，本軟核對DS80C320的時序進行了詳細的分析，按照黑盒子的思想，加入了流水線的技巧，對其時序的設計如下：

　　對于普通指令的執行過程，內部時序劃分如下：

?

　　圖2 DS80C320內部時序圖

　　這是一條單字節單周期指令的執行過程，在C1的上升沿開始譯碼以及查找本指令的長度周期表，同時，數據總線上面是正在回寫的上一條指令的結果;到了C2的上升沿，數據總線和地址總線的控制權就回到了本條指令的手里，這個時候地址總線用來發送需要讀取的數據的地址，數據總線則做好從發送數據到接收數據的準備，這個動作由CPU控制模塊完成;然后在C3的上升沿，被選中模塊根據地址總線和控制總線讀出相關數據并送入數據總線，在這以后的一個時鐘長度的時間里面，ALU接到了數據，然后在C4的上升沿，開始執行數據處理，同時，CPU控制模塊再次改變地址總線和控制總線的內容，并發布寫信號，提示開始被選中讀數的模塊放棄對數據總線的控制權，以及被選中的存儲結果的模塊分析寫入類型，作好接收數據的準備，ALU在計算完成之后就將結果放到數據總線，等待下一個周期的C1開始將結果寫入相關位置;總之，本設計充分利用了數據總線的資源和流水設計的技巧，將本來需要6個時序的操作簡化為4個就完成了，時序緊湊，速度快;同時采用了分布式處理的思想，大大簡化了CPU控制模塊的功能，只發布控制信號，具體哪個模塊需要執行什么功能由該模塊自行根據控制信號來判斷，有利于避免由于局部功能太過集中而造成的芯片局部過熱的問題;

　　3.2指令長度周期表的設計

　　指令長度表主要是用來控制取指令，以及辨別指令代碼和指令參數;而指令周期表則主要是用來控制指令執行的時間，這兩個表可以簡化對指令執行的控制。一般這個過程由ROM模塊根據已經讀取的指令來查表，然后根據查表的結果和時序情況來處理分析，產生一系列控制信號，并發送給CPU控制模塊，這樣做的好處主要是避免CPU控制模塊與指令以及數據打交道，減少其輸入輸出端口數目;指令長度周期表的設計是和讀取方式息息相關的，本設計使用自己?jiǎn)为?dú)構建的表，并且一分為二，處理方式是為：index={lsb_3， ir[7:4]}，其中l(wèi)sb_3的含義為：對于指令的低三位(ir(2 downto 0)) 規則為：8-F=>7,6-7=>6,0-5不變化。兩個表使用相同的讀取方式，這樣既可以簡化結構，將查找空間降低為7位，又可以提高查找速度;

　　3.3 PC異動編碼的作用

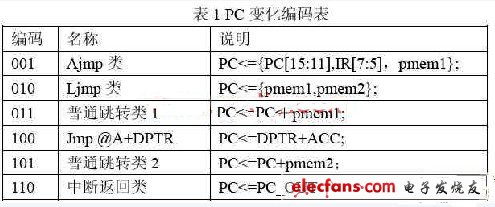

　　在單片機內部，PC是需要不停變化的，不僅所有的跳轉類指令都需要改變PC的內容，而且中斷類指令還需要完成PC的出棧以及入棧操作;因此，有些模型里面對PC的處理異常復雜，基本上是對每條指令詳細規定PC的變化;本設計在這方面的處理采用了編碼的技巧來提高速度;首先分析編碼的可能性，雖然很多指令可以改變PC的內容，但是對于PC來說，除了正常的加1操作，其它的變化方式只有如下幾種：

?

　　其中pmem1和pmem2為指令參數，來自于ROM模塊;PC_OUT為堆棧中的PC內容。

　　剩下的難題就是由誰來發出這個編碼，對于所有的跳轉類指令以及中斷類指令，每條指令的跳轉條件是不相同的，需要一一判斷，本設計就巧妙的利用了ALU模塊來處理這個編碼，ALU模塊計算的時候也是需要對操作進行判斷的，因此，只要添加一小段代碼就可以讓其完成發送編碼的功能;PC編碼的方式大大簡化了PC模塊的操作，使得程序更加規整;
