　　該電話回撥器采用單片機控制，具有電路簡單、接觸可靠、使用方便等優點。

　　一、工作原理

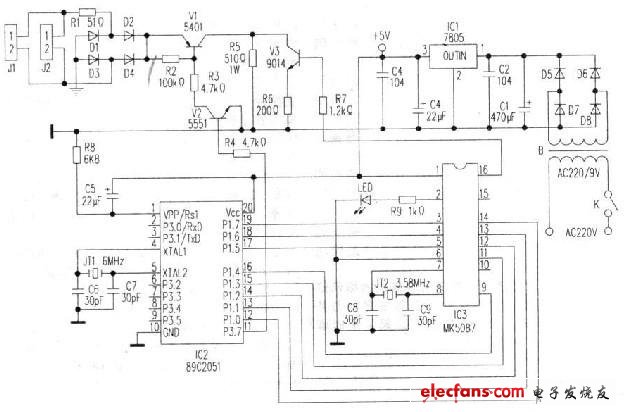

　　電路見附圖所示，系統由摘機，掛機電路、單片機撥號控制電路、DTMF號碼產生及放大電路、電源電路等四部分組成，下面分別予以介紹

　　1.摘機/掛機電路

　　圖中，J1為電話線進線插座，J2為該裝置所并聯的電話機插座，Rl為保險電阻;DI—D4為極性保護電路，用于將線路上極性不確定的電壓轉換成極性固定的電壓，保證無論電話線的正負極如何連接，都能使進入開關管VI發射極的一端始終是正電壓;V1是電子開關，該開關的通、斷受單片機P3.7口控制，當P3.7為高電平時.V2、VI相繼導通，電話線路上的48V電壓通過VI加到R5兩端，電話線上有電流通過，此時處于摘機狀態;當P3.7為低電平時.V2、VI截止.電話線上沒有電流通過，此時處于掛機狀態。在摘機狀態，由電話機房送出的48V供電電壓大部分由電話線的線路電阻衰減.R5兩端產生的電壓降大約在5V~15V之問。

　　2.單片機撥號控制電路

　　89C2051完成對撥號芯片的控制，R8、c5為復位元件，完成上電復位，JTI為6MHz晶振。

　　用Pl口的8根線完成對撥號芯片的控制。

　　3.DTMF號碼產生及放大電路

　　使用MK5087型DTMF撥號專用芯片。該芯片原本是行列式按鍵輸入芯片，即4條行線及4條列線組成16個按鍵，實踐證明，該芯片不但具有行列式鍵盤輸入，而且與51系列單片機具有良好的接口性能。下面對該芯片各引腳的功能予以介紹。

　　第(1)腳：電源正極，工作電壓范圍為3.5V—10V。(2)腳：狀態輸出端，當芯片發出DTMF信號時.該腳呈低電平，否則呈高電平。(3)、(4)、(5)、(9)腳：鍵盤列線輸入端，內接下拉電阻，高電平有效，當該腳與任一行線連接，或者一條行線與一條列線同時有效時，此時芯片發出DTMF信號。

　　(6)腳：電源負極。(7)、(8)腳：振蕩輸入、輸出端，接3.58MHz晶體。(10)腳：該腳與第(2)腳正好相反，當芯片發出DTMF信號時，該腳呈高電平，否則呈低電平。(11)、(12)、(13)、(14)腳：鍵盤行線輸入端，內接上拉電阻，低電平有效，當該腳與任一列線連接，或者一條行線與一條列線同時有效時，芯片發出DTMF信號。(15)腳：單音是否有效控制端，內接上拉電阻，當該腳接地時，芯片只能發

　　出雙音頻，而不能發出單音頻：當該腳接高電平或懸空時，芯片既允許發出單音，又允許發出雙音，只有在行線和列線不同時有效的情況下，芯片才能發出單音頻信號。(16)腳：DTMF信號輸出端：(16)腳發出的DTMF信號經V3放大后，從V3集電極送入到線路中。

　　該芯片行列鍵盤與DTMF號碼為對應關系，當某一按鍵按下時，相當于該按鍵的行線R為低電平、列線C為高電平;同樣，當某一行線R為低電平、列線C為高電平時，等效于該行線與該列線交叉的按鍵被按下。

　　4.電源電路

　　電源電路中，220V交流電壓經變壓器B變?yōu)?V.然后經D5~D8整流，CI、C2濾波，再經ICl(7805)穩壓.C3、C4濾波后輸出穩定的Sv電壓，供單片機及號碼產生電路使用。

　　采用外加交流電源供電的優點是：當電話線路過長(比如大干20km甚至更多).如果電話線上的電壓因為線路過長衰耗太大，以致于到了終端，電壓降不能維持終端設備工作甚至為零的情況下，該系統仍然能夠正常工作。

　　二、制作安裝

　　所有元件安裝在50mmx80mm的板上。板上有8個螺絲孔，兩個用于將變壓器固定在線路板上，一個用于固定7805，其余5個用于將線路板和機殼固定。電話進線插座和出線插座安裝在機殼上，并通過連線與板上的JI和J2桿|連。指示燈LED在線路板上設計有安裝位置，也可根據外觀的設計需要將指示燈引出。J3為220V電雎輸入端.J4用于和機殼上的開關K連接。為便于改寫程序，單片機IC2不直接焊接在板上，而是通過IC插座插入，這樣改寫程序時，可直接將單片機從板子上拿下來。需要指出的是，由于R5產生的功耗較大，一定要用功率為IW或2W的水泥電阻.Rl要用不大干51Ω的保險電阻。變壓器用2W的即可，其他元件沒有特殊要求。
