引言

　　PIC單片機A/D 轉換后的數據通常需要占用兩個8 位寬的RAM 單元, 而PIC 單片機的存儲單元有限,因此造成了單片機的存儲單元不能被有效利用, 同時通過串口向上位機傳送數據時也需要花費較多的時間。為此提出一種數據打包的方法, 使得相同的數據量占用較少的存儲空間, 并可提高傳輸效率。

　　1　程序設計思路

　　以10 位的A/D 轉換為例, 可以將A/D 轉換的結果暫存在a[size] 中, 然后把數組a 中的數據一位一位地取出, 把低8 位和高8 位拆開分別存放, 低8 位存放在數組b 中, 高8 位存放在數組c 中, 由于高8 位的數據中只有2 位是有效數據, 我們可以把有效數據取出組合成一個新的數據存放, 當上傳數據后再用相反的方法解碼, 把數據恢復到原先的狀態。這樣對于10 位的A/D 轉換來說可以節省3/8 的空間, 需要向上位機傳送的數據也會比較少, 數據傳輸時間僅為原來的5/8。

　　2　采用C 語言編寫的程序

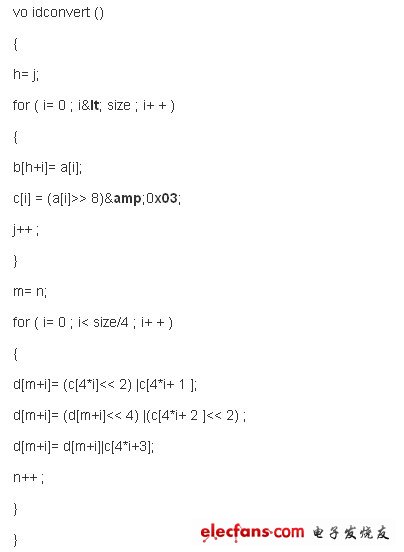

　　本文采用PIC16F877單片機進行試驗。其中定義i、h、j、n、m 為int8, a[size] 為int16 的數組, 用于暫存A/D 轉換的結果; b[number]、c[number]、d[number] 是int8 的數組。程序原文如下:

?

　　程序首先利用一個for 循環將A/D 轉換后的數據拆開, 將低8 位存放在數組b 中, 高2 位暫時存放在數組c 中。由于數組c 中的8 位二進制數據都是僅有低2 位是有效數據, 所以第二個for 循環將c[i]、c[i+1]、c[i+2]、c[i+3]中的2 位有效數據取出, 按照由低到高的順序重新組合成一個8 位的二進制數,放入數組d, 構成一個新的數組。這樣A/D 轉換結果由原來用數組a 表示變成了由數組b 表示低8 位、數組d 表示高2 位的狀態。

　　程序中的h、j、n、m 用于記錄最后轉換的數據存儲在數組的位置, 在下一次轉換的時候, 數據可以接在上一次的數據后面, n 和j 在主程序中cONvert ( ) 被調用之前首先被賦值為0。

　　3　結論

　　根據以上程序, 我們可以按照類似的方法把12位的A/D 轉化結果進行組合, 將12 位的A/D 轉換結果拆成低8 位和高4 位, 再將2 個高4 位重新組合成一個8 位的二進制數存儲, 這樣對于12 位的A/D 轉化結果可以節省1/4 存儲空間, 縮短1/4 傳輸時間。

　　該程序的執行時間僅為990us, 相對于數據的傳輸時間是很小的。在單片機空間小的情況下, 以程序的執行時間來換取單片機的存儲空間是值得的。同時又能有效地縮短數據的上傳時間, 提高有效數據的傳輸速率。但是在數據量較少的時候, 比如只有1 個A/D 轉換的數據, 這樣做反而會耗費時間、降低效率。
