引言

　　信息處理技術的發展對顯示處理設備提出越來越高的要求，目前的顯示器和圖形適配器（又稱圖形卡或顯卡）大多可支持1280×1024的高分辨率顯示模式。但是，這些高分辨率的顯示處理系統主要是面向傳統的桌面顯示，不能滿足專業或某些尖端技術領域的要求。我們研制出的基于TMS34020的圖形顯示處理模塊，支持通用的1280×1024高分辨率顯示模式，并提供了專用軟件開發環境，可滿足不同專業顯示領域的應用。

　　顯示處理模塊體系結構

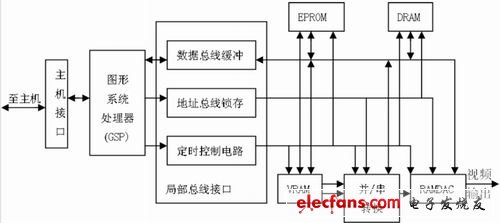

　　圖形顯示處理模塊的體系結構見圖1。該顯示處理模塊主要由圖形系統處理器（GSP）、可編程存儲器（EPROM）、動態存儲器（DRAM）、幀緩存器（由VRAM 組成） 及帶彩色查找表的視頻數模轉換部件（RAMDAC）等部分組成。

　　GSP采用TMS34020芯片，它是圖形顯示處理模塊的核心器件，負責系統管理，程序存儲器中讀取指令和數據，在顯示存儲器中畫圖，控制動態存儲器的刷新和顯示圖形的屏幕刷新，本板的串口通訊、局部總線的管理以及與PC主機的交互。GSP提供了主機接口I/O寄存器，對主機的訪問進行地址譯碼，并緩存數據。主機通過該接口裝載GSP的程序或讀寫GSP局部存儲器的數據。1MB的EPROM存儲器用于存儲中斷向量、初始化程序、基本的圖形函數、字符和圖符。4MB的DRAM組成的系統存儲器用于存放程序和數據，同時也有一部分用作系統堆棧和圖形暫存區。以滿足大幅漫游、多幅動畫等特殊功能的要求。2MB的VRAM用于存放圖形數據。RAMDAC將順序送來的數據進行D/A轉換后輸出視頻模擬信號。因VRAM 串行口數據流輸出速度遠低于RAMDAC的數據流輸入速度，故要在VRAM 與RAMDAC間設有并/串轉換電路，將慢速的數據流轉換成高速的數據流，再輸入到RAMDAC。

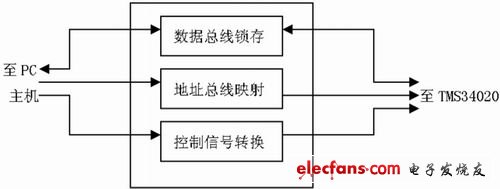

　　接口電路

　　存儲空間的分配

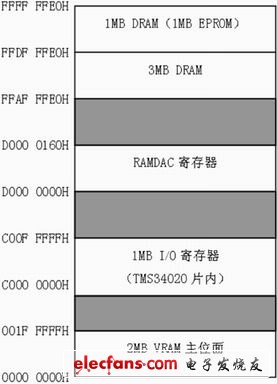

　　圖形顯示處理模塊配置1MB的EPROM，4MB的DRAM和2MB的VRAM均處于局部存儲空間，可映射到主機存儲空間。其地址分配見圖3， 灰色為保留空間。

　　VRAM作為顯示存儲器既提供作圖區，又為屏幕刷新提供服務。VRAM是在普通DRAM上增加了SRAM移位寄存器和一個串口。圖形處理器作圖處理（如畫圖、存圖、取圖）時通過DRAM的隨機口作存取操作，與此同時，像素?cái)?shù)據不斷通過SRAM移位寄存器和串口輸出作顯示刷新用。因而，采用VRAM作幀存，除了從DRAM到SRAM的傳送周期外的所有時間（超過99％）都可用作圖形處理。

　　視頻輸出

　　視頻輸出電路由并/串轉換電路和RAMDAC 組成。其中，并/串轉換電路核心芯片為BT438，將低速的VRAM像素?cái)?shù)據流轉換為高速的數據流。由于絕大部分高分辨率顯示器只接受模擬視頻信號輸入，所以這兩者之間需要一個數模轉換器（DAC）。圖形顯示處理模塊上用的BT459就是配色表和DAC的組合元件（RAMDAC）。它是在DAC前加配色表使得圖形顯示彩色的范圍更廣，且改變顯示顏色更靈活。同時，BT459還支持位面屏蔽和閃爍、硬件光標等功能。使輸出的視頻能滿足更廣泛領域的應用。

　　軟件設計

　　圖形顯示處理模塊支持用戶在兩個層次編寫應用程序。一是在底層編寫程序，直接應用TMS34020工具（包括TMS34020匯編、TMS34020 C編譯軟件、TMS34020圖形函數庫和數學函數庫）編寫裝載到GSP局部存儲器的應用程序；二是在上層編寫程序，編程者只需編寫主機運行的應用程序，而不必用TMS34020程序設計語言編寫程序。

　　圖形顯示處理模塊開發了通用的TMS34020底層函數庫，其中包括漢字串（字符串）顯示、畫點、直線、橢圓、多邊形、橢圓填充、多邊形填充、位圖擴展、圖形塊復制、圖形塊放大或縮小等功能函數。用戶可直接應用這些函數，在上層編寫程序，縮短軟件開發周期。對有特殊應用的領域，可直接編寫TMS34020的圖形函數和數學函數，以滿足專業領域的需求。

　　結語

　　圖形顯示模塊是一種功能較強和非常實用的高分辨率圖形處理模塊。整個模塊的硬件設計在一塊電路板上，形成一個圖形卡。它具有圖形產生、處理與緩存，屏幕刷新時序的控制及象素信息的D／A轉換等功能。它支持分辨率高達1280×1024象素的圖形圖像顯示。其系統軟件提供了豐富的圖形功能函數，可實時輸入和顯示漢字，進行多種二維圖形和三維圖形處理。并且支持用戶在GSP和PC微機兩種環境中編寫應用程序以適應不同層次的應用需求，能很好的滿足尖端技術領域在高分辨率顯示下的程序設計要求。
