現代通信技術的迅速發展使得許多應用領域都采用無線的通信方式進行數據傳輸。編解碼芯片PT2262、PT2272組成的電路，由于具有體積小、功耗低、功能強、成本低等特點，廣泛應用于各類的無線遙控器、無線報警器以及玩具等其他小型電器裝置。但是，這種電路極少用在多個字節數據的通信方面，具有一定的局限性。本文主要介紹利用433 MHz高頻發射模塊和接收模塊來制作多機無線ASCII碼格式的短信通信。該通信方式是在433MHz高頻發射模塊和接收模塊的基礎上自己定義無線傳輸協議，實現任意兩機之間的多個字節數據通信。

1 硬件系統設計

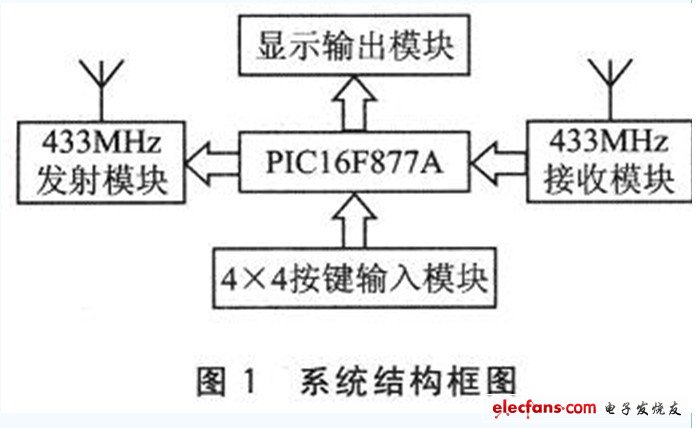

??? 本系統主要由PIC16F877A單片機構成控制系統，周圍4個模塊分別是：按鍵輸入模塊、顯示輸出模塊、接收模塊和發射模塊。系統整體結構框圖如圖1所示。

?

1.1 主機電路的設計

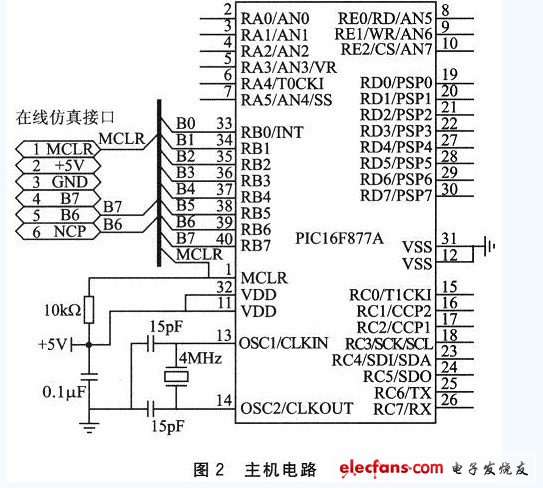

??? 由于系統涉及的程序量比較大，所以要求Flash程序存儲器的存儲量不能太小；對發射和接收的短信進行存儲，要用到EEPROM數據存儲器模塊，EEPROM數據存儲器存儲的內容掉電時不會丟失；接收解碼需要脈寬的捕捉和比較功能，要用到捕捉／比較／脈寬調制CCP模塊；發射、接收以及時鐘均要用到獨立的定時器，所要求的定時器的個數不少于3個。基于設計需要，采用Microchip公司的PIC16F877A芯片作為系統的主控制器。該電路主要由主控芯片、晶體振蕩電路和在線仿真接口組成，如圖2所示。設計中使用MCLR、RB6、RB7三個接口作為在線仿真接口。

1.2 發射和接收電路的設計
??? 采用433 MHz高頻發射和接收模塊。433 MHz的高頻發射電路在控制腳為高電平時起振并發射等幅高頻信號，當控制腳為低電平時停止振蕩。因此，可以用控制腳對高頻電路完成幅度鍵控(ASK調制)，相當于調制度為100％的調幅。當接收模塊接收到433 MHz的等幅高頻信號時，信號腳就輸出高電平，否則輸出低電平。所以接收信號腳的高低電平變化會與發射控制腳的高低電平變化相對應。多個接收模塊可以同時接收到同一個發射模塊發射的信號，可以實現一機發送，多機同時接收。圖3所示電路是高頻433 MHz載波的發射和接收模塊。433 MHz的高頻發射電路在控制腳B5為高平時，三級管T1導通，T2射級接地起振并發射等幅高頻433 MHz的信號；當控制腳B5為低電平時，就停止振蕩。因此，可以用控制腳B5對高頻電路完成幅度鍵控(ASK調制)，相當于調制度為100％的調幅。當接收模塊接收到433 MHz的等幅高頻信號時，信號腳就輸出高電平到C2口，若未收到433 MHz的等幅高頻信號則輸出低電平。所以接收信號腳的高低電平變化會與發射控制腳的高低電平變化相對應。例如給B5引腳輸入圖4所示的波形，那么在接收模塊的C2引腳上也將出現同樣的波形。注意，B5和C2的控制信號分別由主控芯片PIC16F877A的RB5和RC2發出。
