任何一種自動控制系統都離不開數據采集裝置，它的性能直接影響整體系統的工作性能。數據采集裝置向著高速、實時方向發展，對數據的傳輸和控制速度也提出了較高要求。DSP（數字信號處理器）是一種適合于實現各種數字信號處理運算的微處理器，具有哈佛結構、支持流水線處理、快速的指令周期等優點，因而在嵌入式系統中得到廣泛的應用。事實上，以DSP為核心來構建數據采集裝置也已經成為一種常用的有效方法。

　　在多任務信號處理系統中，考慮到設計系統的復雜性，經常需要使用雙DSP協同工作來構成系統。雙DSP系統的優點在于，可以通過計算能力的均勻分布，使系統具有較好的冗余能力、更快的處理速度、模塊化的體系結構。正因?yàn)殡pDSP系統的應用越來越廣泛，如何解決好雙DSP間的數據共享也變得越來越重要。如果需要進行大量數據的高速交換，依靠控制器自帶的串口實現數據的串行傳輸已很難滿足需求，必須尋求一種能進行高速數據通信的方法。而采用雙端口RAM是解決雙DSP之間高速數據通信的有效辦法，該方法能夠方便地構成各種工作方式下的高速數據傳送介質，很好地解決因數據傳輸速度低所引起的瓶頸問題。

　　隨著信息技術的飛速發展，數字信號處理器（DSP）得到了廣泛的應用，基于A／D，DSP，D／A的數據采集模式已經被大多數人所接受。在現代生物信號采集方案中，人們不僅要求系統有高速的數據處理能力，而且還要求其有高速的數據處理能力和高精度、多通道的D／A轉換能力。

　　基于 TI 公司的 TMS320VC5509 為核心的數據采集系統 ，著重介紹了如何利用 DSP5509 的 DMA 控制器 ，實現系統中圖像數據的傳輸功能。

　　基于 DSP5509 的數據采集系統

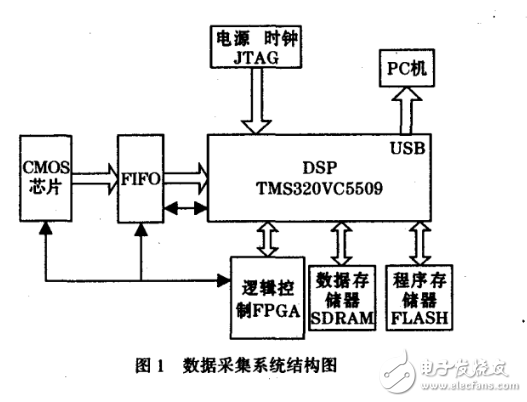

　　系統采用了 DSP + FP GA 的雙核結構 ，由 CMOS 感光芯片 OV7620 采集圖像 ， 得到數據源 ， FP GA 作為輔助處理器 ，控制部分外圍器件并協助采集數據 ，DSP 芯片 TMS320VC5509 作為核心芯片 ，主要負責數據處理。系統結構如圖 1 所示：

　　DSP 芯片除了連接電、時鐘和J TA G 等其工作所必須電路外 ，還外接了一塊 FLASH 作為程序存儲器 ，一塊SDRAM 作為數據存儲器。F IFO 作為 CMOS 所采集的圖像數據的暫存器 ，待 DSP 發出特定信號 ，便可把其內部存儲的數據傳至 DSP 。

　　用 DMA 控制器實現數據傳輸?shù)乃枷?/strong>
