在圖2中，系統主要包括時鐘發生器、脈沖速率發生器、脈沖發生器和疊加器（包括n位寄存器、n個與邏輯和n個或邏輯）4個單元。時鐘發生器主要對系統時鐘進行分頻產生基準脈沖;脈沖速率發生單元主要產生每單位時間輸出的脈沖數，即脈沖輸出速率單元，以及在里面完成加減速的判斷等功能;疊加單元主要將來自脈沖速率發生器的每單位時間脈沖數存儲在n位的寄存器中，然后完成和n種互不重疊的脈沖疊加的過程。

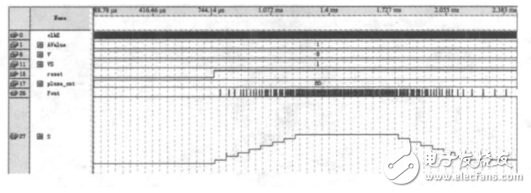

圖3為本設計在QuartusII中的仿真波形，值得說明的是為加快仿真速度，仿真前對某些參數進行過修改。

圖3 ?仿真波形

2.2、DDA直線插補在FPGA中的實現

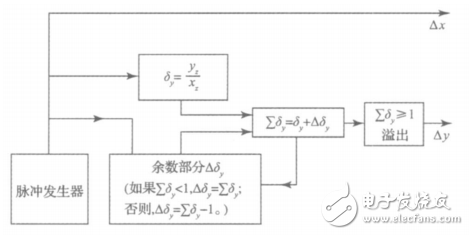

如果所選取的脈沖當量足夠小，函數的積分運算就變成了變量的求和運算，則用求和運算來代替積分運算所引起的誤差可以不超過容許的數值。這樣，可以采取2個寄存器（被積函數寄存器Jv和余數寄存器Jr）和1個全加器Q構成數字積分器。比值積分法取累加次數等于終點坐標值中最大的1個，如進行累加運算，則該坐標累加和每次皆為1，每次皆發一個進給脈沖，作為進給脈沖。從而使每次的進給速度達到最大且均勻，所以加工的效率、加工的質量都大為提高。比值積分法直線插補邏輯框圖如圖4所示。

圖4 比值積分法直線插補邏輯

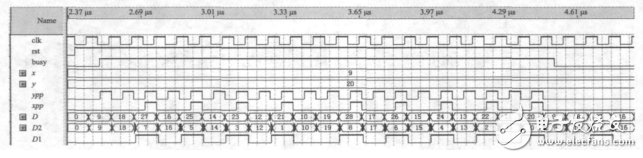

DDA直線插補在QuartusII中的仿真波形圖如圖5所示。插補起點為（0，0），終點為（20，9）的直線。

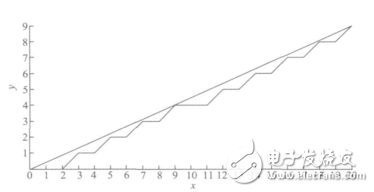

圖5中x，y為輸入，D為累加寄存器，D1為溢出脈沖，D2為余數寄存器。xpp，ypp為輸出脈沖。將插補的結果與實際圖形比較如圖6所示。

圖5 ?仿真波形

放起點坐標Yq和Xq。插補過程中，每當Y軸溢出一個脈沖，JVx應修正為JVx+1;而每當X軸溢出一個脈沖，JVy應修正為JVy-1。當圓弧由起點S（Xq，Yq）移動到終點E（Xe，Ye）時，X積分器JVx中的Y值將由Yq變?yōu)閅e，Y積分器JVy中的X值將有Xq變?yōu)閄e。對于修正過程中，加減1的取值要根據不同的曲線所在的象限和走向來決定。

圖6 ?插補結果與實際直線的比較
