本篇來進行最簡單的IO端口測試，編寫軟件控制板卡上的LED燈閃爍。

以下是I/O端口的一些主要特性：

? 可單獨使能/禁止輸出引腳的漏極開路

? 可單獨使能/禁止輸入引腳的弱上拉和下拉

? 監視選擇性輸入并在檢測到引腳電平狀態發生變化時產生中斷

? 可在休眠和空閑模式下繼續工作

? 可使用CLR、SET和INV寄存器進行快速位操作

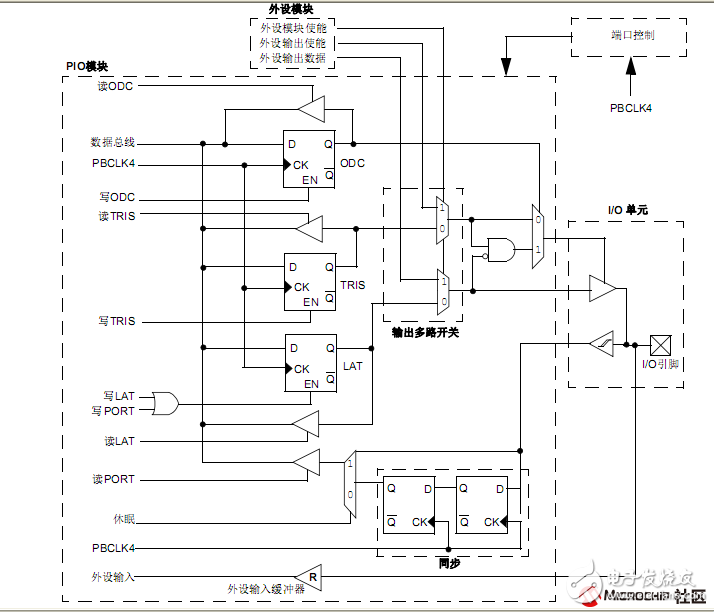

先來看看IO口的內部框圖，看起來很復雜的樣子

作為數字I/O，所有端口引腳都有最多14個與其操作直接關聯的寄存器。數據方向寄存器（TRISx）決定引腳是輸入還是輸出。如果數據方向位為1，則引腳為輸入。復位后，所有端口引腳均定義為輸入。讀鎖存器（LATx）時，讀到的是鎖存器中的值；寫鎖存器時，寫入的是鎖存器。讀端口（PORTx）時，讀到的是端口引腳的值；而寫端口引腳時，寫入的是鎖存器。

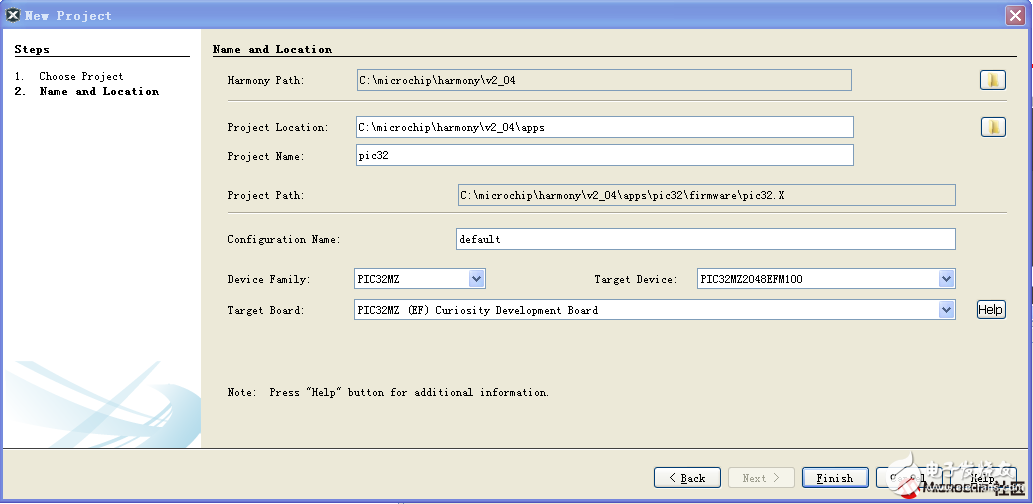

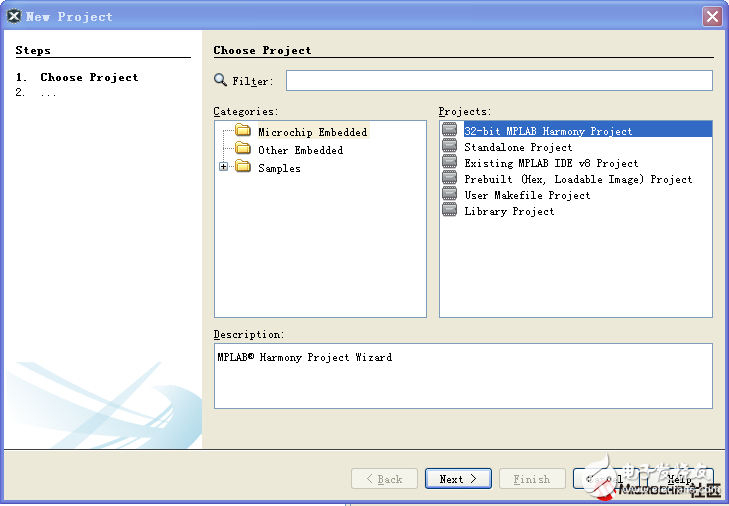

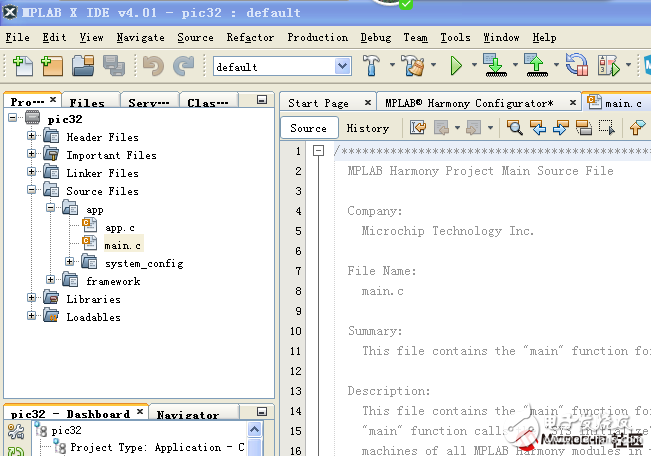

打開MPLAB X IDE，建立基于Harmony的工程，Harmony里面生成的文件都是基于庫操作的，簡單點，寄存器太多了，操作太困難

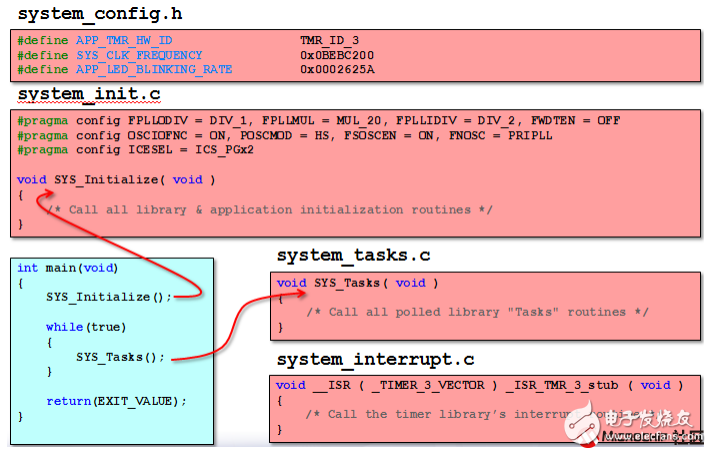

可配置性在 Harmony 的項目里，就是 system_config.h，system_init.c，system_tasks.c，system_interrupt.c 幾個源文件的 體現，如下圖：

Harmony在設計之初就充分考慮了項目的可配置性，讓同樣的應用代碼或者軟件庫可以在不同的硬件（或軟件）配置上運行，同時也讓 MHC 有了用武之地，并且代碼結構非常規范、易讀。

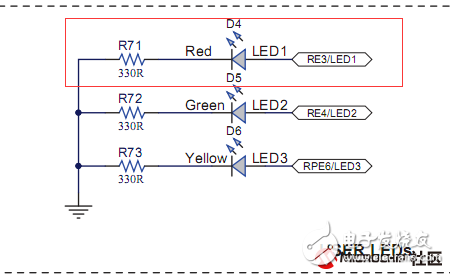

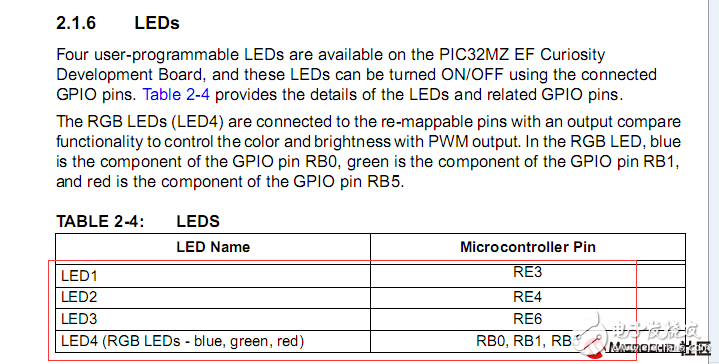

時鐘等配置都采取默認的，我們拿RE3口做實驗，板卡上的RE3是控制一個發光二極管LED1，高電平亮，低電平滅。因?yàn)檫x擇的對應的板卡配置，所以默認都是對的。

直接點生成工程，在工程里打開app.c文件

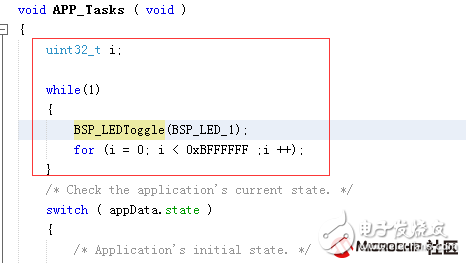

因?yàn)閙ian里面的主循環在app.c里的APP_Tasks函數，在函數里增加如下語句

BSP_LEDToggle（BSP_LED_1）;控制LED1引腳的電平翻轉

延時的函數按照主頻200MHZ算的話，大概1S多

BSP_LEDToggle跳轉到的函數是PLIB_PORTS_PinToggle，這個函數的功能就是把對應哪個端口的哪個位進行電平翻轉。在對應文件ports_p32mz2048efm100.h文件中

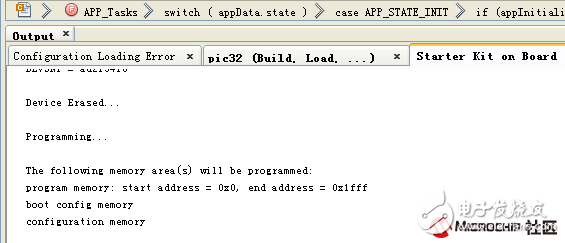

編譯程序，下載，可以看到板卡上的LED紅色燈在慢慢的閃爍
