本節中的CAN是Control Area Network的縮寫，是控制器局域網的意思。它采用差分驅動，可在強噪聲干擾環境下使用，加之檢錯能力強等方面的優點，已被應用于很多領域并特別適合基于單片機的分布式控制系統。

CAN是全數字式現場控制設備互聯總線。它能有效支持分布式控制和實時控制的串行通信網絡，已成為一種國際標準（ SI011898）。CAN也由數據鏈路層及物理層構成。數據鏈路層的LCC與MAC可以由單片機的軟件來實現；物理層可采用雙絞線，從而也可很方便地實現多個單片機的長距離的分布式控制。

CAN的突出特點是：①可以以多主方式工作，網絡上任一節點均可成為主節點，向其他節點主動發送信息；②具有非破壞性總線仲裁和錯誤界定功能，利用現有的產品，可使總線沖突的解決和出錯界定由控制器自動完成，對用戶完全透明，且能區分暫時和永久故障，并自動關閉故障節點；③CAN節點可被設定為不同的發送優先級，滿足不同的實時要求；④通信距離可達10 km（速率5 kb/s），速率可達1 Mb/s（距離在40 m以內）。

一、系統構成原理

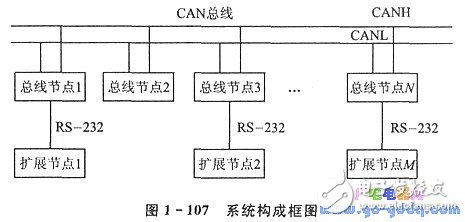

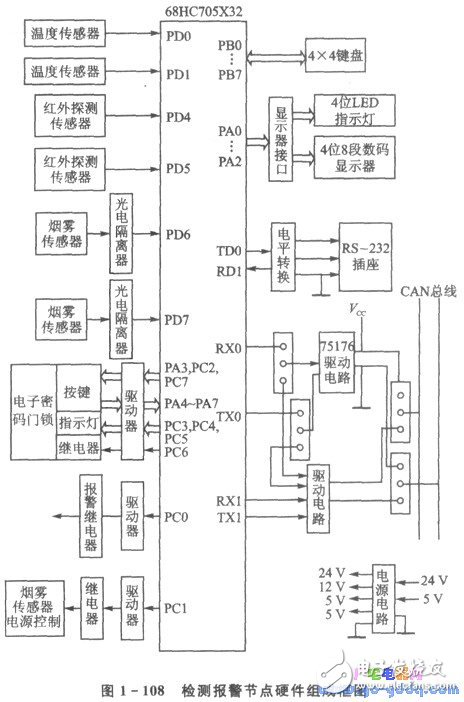

本系統由多個節點組成，如圖1-107所示。節點數目可根據規模增減，最多64個。節點按構造可分為兩類：一類是可與CAN總線直接相連的總線節點；另一類是不與CAN“總線直接相連的擴展節點。擴展節點與總線節點的區別是，其不帶CAN控制和驅動模塊，與總線節點相連，通過RS - 232通信。總線節點和擴展節點按功能又都可分為兩類：一類是PC機節點；另一類是檢測報警節點。PC機節點由PC機擔任，用于整個系統的監視控制、系統的狀態顯示和參數設置等功能。檢測報警節點負責具體的檢測、控制和報警功能。每個檢測報警節點的硬件結構如圖1 - 108所示。該類節點主要由帶CAN控制模塊的MC68HC705X32微控器、溫度傳感器、紅外入侵探測傳感器、煙霧傳感器、電子密碼遙控門鎖、報警繼電器、傳感器電源控制繼電器、鍵盤、顯示器、RS - 232通信接口和CAN總線驅動電路組成。

該類每個節點實現以下功能：

電子門鎖 進入房門時輸入密碼：若正確，則門鎖自動打開；若密碼連續輸錯3次，則本地報警并把報警信息傳至其他節點。

紅外人侵探測 在主人離開住宅后，可打開紅外探測報警功能，這時若有人在房間內走動便觸發報警。用密碼打開門鎖后，紅外探測報警功能自動關閉。

煙霧檢測 當室內的煙霧濃度達到一定閾值時，發出煙霧報警。

一氧化碳檢測 當室內一氧化碳氣體濃度達到一定閾值時，發出報警。

溫度檢測 實時測量室內溫度，超過規定值便報警。測量的溫度值可在節點顯示器上顯示。

CAN通信 可向其他節點發出報警信號，也可接收其他節點的報警信號。能自動隨時檢測CAN通信的正確性，有錯時可報警。

異步串行通信采用RS - 232，可接收來自其他節點的報警信號（包括各種數據）或向其他節點發送信號。

鍵盤、顯示器用于本地監視、參數設置、時間設定和命令輸出。

CAN總線驅動電路配置兩套：一套以75176作為主要驅動器件；另一套主要由二極管和電阻實現。
