51單片機和IBM - PC機是目前我國應用最廣的兩種微型計算機。作為單片機，51單片機不但功能強，體積小，價格低，而且使用方便，特別市場上提供的多種51單片機開發系統，為開發應用51單片機提供了非常方便的手段。因此，51單片機在許多領域，特別是工業控制和智能儀器領域已得到廣泛的應用。事實已證明，51單片機已成為8位微機之首。作為系統機，IBM - PC的優點已眾所周知，可以說，IBM - PC微機的出現為微機領域帶來了一場革命。在我國，由于漢字操作系統(?CCDOS)的引入，使得IBM - PC在各個領域得到迅速的推廣使用。
　　
　　串行通信是計算機進行數據通信的主要方式之一。由于其連線少，成本低，再加上有調制／解調功能，因而特別適合于距離較遠，且通信點較多的場合，如各種計算機網絡和分布式系統等。RS - 232C是最常用的一種串行通信標準。在IBM - PC微機中，一般都有1～2個標準RS - 232C串行口，簡稱COM1和COM2。利用這兩個串行口，IBM - PC可以與其他數字設備（計算機）進行一般的數據傳送，或構成局部網絡、多用戶系統和分布式控制系統等。
　　
　　51單片機片內即含有一個全雙工的串行口，并具有多機通信功能，可以方便地構成多機控制系統。但是，由于51單片機的串行口并非標準的RS -232C，加上其波特率是采用系統時鐘由內部通用定時器產生的，誤差大；而其數據處理速度也比系統機低得多。因此當其與IBM - PC微機進行串行數據通信，特別是構成分布式多機控制系統時，將會遇到許多意想不到的技術問題，諸如硬件連接、波特率選擇、數據同步以及多機通信控制等。我們根據多年的實踐經驗，對這些問題提出了一些具體解決辦法，供廣大同行參考。

一、硬件連接

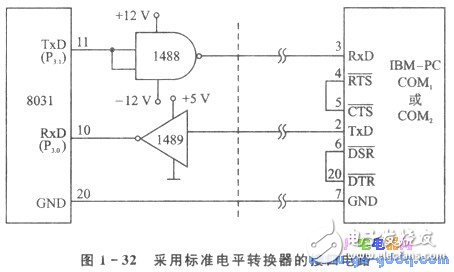

　　RS - 232C采用負邏輯。其電平范圍通常為：邏輯1=-3～-15 V；邏輯0=+3～+15 V。由于51單片機的串行口是TTL電平，故必須進行電平轉換，一般都采用MC1488（輸出）和MC1489（輸入）來完成。其連接方法如圖1- 32所示。圖中，MC1488采用土12 V電源，MC1489采用+5 V電源。IBM - PC串行口中的第4腳RTS(請求發送，輸出)與第5腳CTS(清除發送，輸入)，以及第6腳DSR(數據裝置準備好，輸入)與第20腳DTR（數據終端準備好，輸出）分別連接在一起，主要是因?yàn)镻C機BIOS中的INT14H（串行通信程序）在接收和發送數據時，均要判別CTS和DSR是否有效。如果用戶自己編制通信程序，采用判斷收／發緩沖區是否滿／空的辦法來完成數據輸入／輸出，則可不必短接。

　　
　　順便指出，IBM - PC及其兼容機串行口中的電平轉換器通常有兩種：老式原裝機和長城0520機，采用7515075154。而一般的兼容機均用75188( MC1488)/75189 (MC1489)。1489中的每個接收門均有一個閾值電平控制端。當該腳開路或接一電容C至地時，其閾值電平VT =1. 1～1. 25 V，即當Vi≤1.1 V時，V。=1；V1≥1. 25 V時，V0=0。不難看出，這種電平與TTL電平具有兼容性。因此，圖1- 32中1488和1489均可用普通TTL反相器代換，從而省去了土12 V電源。但要注意的是，替換1488的反相器最好用OC門，以便擴大電平范圍和增加驅動電流；而替換1489的反相器輸入端應加雙向二極管電平箝位。此外，這種接法傳送距離不宜太長，一般應在3m以內（標準RS - 232C電平傳送距離可達15 m以上），距離過長，因兩端地電位不一致以及噪聲干擾會導致電平范圍出錯。
　　

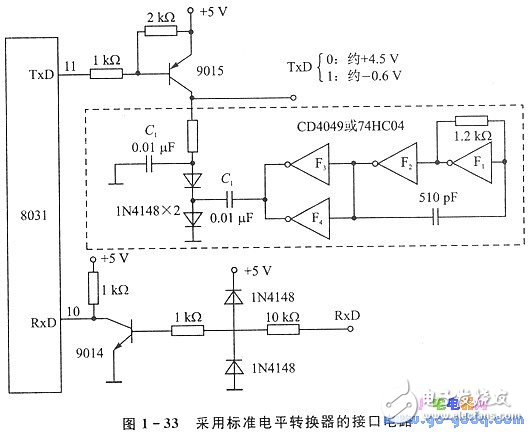

　　上述做法雖然省去了士12 V電源，但只適合于使用MC1488/1489的PC機，且傳送距離近。為了與標準RS - 232C電平兼容，又不用±12 V電源，可采用圖1- 33所示的準RS -232C電平轉換電路。圖中虛線框內電路產生-7.0～-9.0 V的負電壓。其工作原理是，由CMOS反相器F1和F2構成的多諧振蕩器產生f=0.7 MHz的方波，經F3和F4雙門驅動后，高電平時對Cl充電，低電平時，Cl反過來又對C2充電，從而在C2上產生一定的負電壓。這里采用CMOS反相器，主要是為了降低其自身的功耗以及提高高電平電壓。值得一提的是，如果8031的ALE腳負載不重，亦可直接利用它作為時鐘源(1 MHz)，這時由Fi和F2構成的多諧振蕩器就可省去了；不過C1和C2要適當加大些。
