STM32F0的BOOT配置及相關話題

關于STM32F0系列的啟動配置,有人說有點看不太懂，貌似有兩套啟動方式，又是腳又是選項位的。其實，它跟其它STM32 系列一樣也是有三種啟動模式，只是配置方式上有其特色。

它有兩種配置方式，第一種是利用BOOT0物理腳和Nboot1、Boot_Sel選項位來確定啟動模式；第二種只使用Boot_Sel、Nboot1 、Nboot0 三個選項位來確定啟動模式，完全省卻了物理腳，多出一根腳給用戶應用。

對于第一種配置方式，所有STM32F0系列的芯片都適用。第二種配置方式僅適用于STM32F04X和STM32F09X系列的器件。

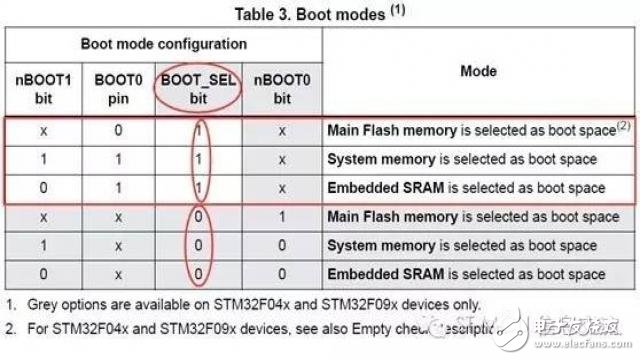

下圖是ＳＴＭ３２Ｆ０系列啟動模式配置表。

STM32F0的BOOT配置及相關話題1

紅色方框內就是上面所指的第一種配置方式，對所有ＳＴＭ３２Ｆ０芯片適用。圖表中的灰色區域就是前面所說的僅適用于STM32F04X和STM32F09X的配置方式，

可以看出，對于STM32F04X和STM32F09X到底使用哪種配置方式取決于Boot_Sel選項位。對于非STM32F04X和STM32F09X的32F0系列芯片，配置方式只能使用第一種配置方式，此時Boot_Sel固定為１。

這里不妨說說第一種配置方式，該方式對所有ＳＴＭ３２Ｆ０芯片都適用。BOOT0腳置高、置低簡單，Nboot1、Boot_Sel選項位怎么定的呢？

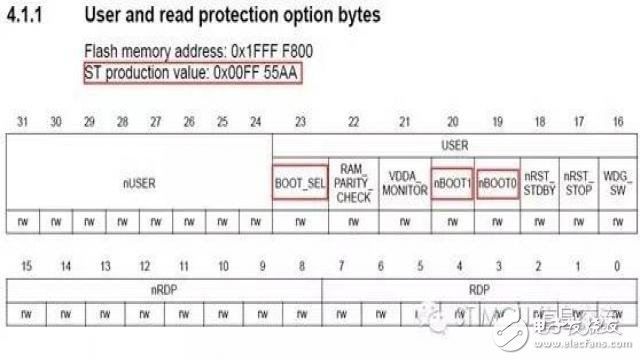

Nboot0 、Nboot1、Boot_Sel選項位在用戶選項字節里，一起來看看。

STM32F0的BOOT配置及相關話題2

顯然，從其出廠的默認初始值可以看出，Nboot0、Nboot1、Boot_Sel選項位的默認值均為１，即默認為第一種配置方式。

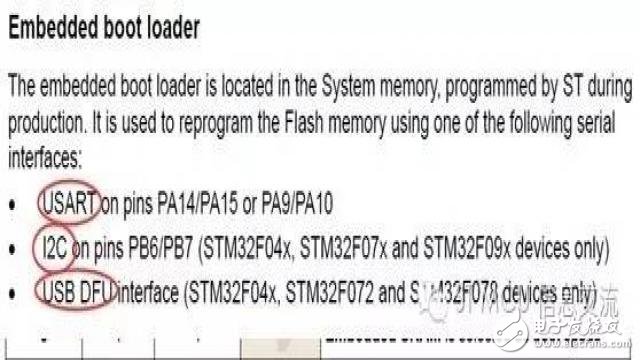

如果此時BOOT0腳為１則從system memory啟動，即從芯片內嵌的BOOTLOADER啟動。

STM32F0的BOOT配置及相關話題3

如果此時BOOT0腳為0，則從main flash memory啟動，進入用戶程序。

針對STM32F04X/STM32F09X的第二種配置方式，這里就不多說了。個人覺得如果不是特別需要那個BOOT0腳、或者對這個做法特別感興趣的話，大可不必花太多心思和精力在第二種配置方式上。畢竟你得自行編寫用戶代碼修改Nboot0、Nboot1、Boot_Sel相關選項位，而且這個過程還是有些折騰。折騰了半天可能就為多用一根IO腳，此時BOOT模式完全由選項位來確定，個人覺得也不是那么直觀和方便。

ST官方有一篇應用筆記就是針對STM32F04X/STM32F09X的第二種配置方式的應用介紹的，該筆記名為《STM32F09X不使用BOOT腳實現SYSTEMBOOTLOADER升級代碼》，有興趣的可以去下載看看。

倒是有關STM32F04X/STM32F09X兩個子系列的空檢操作值得了解下。

所謂空片一般是指從芯片出廠起就沒用過或用過但經過CHIP erase操作后的芯片。

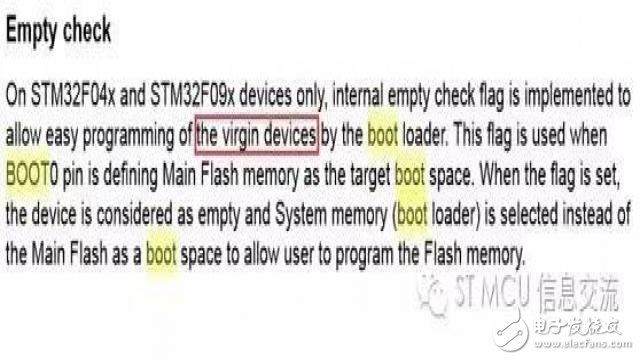

STM32F0的BOOT配置及相關話題4

STM32F04X/STM32F09X芯片復位后通過檢測地址0x080000000的內容是否為0xFFFFFFFF且上面提到的Boot_Sel選項位是否為1來判斷該芯片是否為空片。若是，則設置相關空檢標志Empty Check。

在芯片被判定為空的條件下，即使當前BOOT配置為從main flash memory啟動，芯片硬件也會跳到System Memory 去執行內嵌啟動程序。用過其它STM32芯片的人就會明顯感覺到這里有個好處，這樣通過ISP模式進行燒錄后不必將BOOT配置腳撥來撥去的。如果量產的話，還是省了不少事。

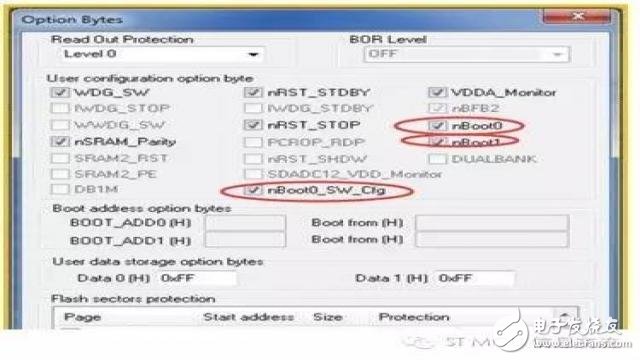

STM32F0參考手冊里在針對空檢標志的描述時，應該說上面那段英文講得很清楚了，后面做了一句補充式的描述“檢查地址0x08000 0000的內容是否為 0xFFFF FFFF作為判斷為空的條件”。這一說可能反而增加了理解上的困擾，本來說空片就完了，讓芯片回歸到出廠初始狀態就好。至于對某地址內容或選項位的檢測只是對空片的一個簡單確認。

STM32F0的BOOT配置及相關話題5
