4 嵌入式系統軟件抗EMC技術

為了增強嵌入式系統工作的穩定性和可靠性，嵌入式系統除硬件抗干擾外，可以在軟件上采用一定的技巧抗干擾，使系統工作更加穩定可靠。

4．1 信息冗余技術

為了防止干擾，系統對重要數據或文件復制到多個存儲單元，當一個存儲單元數據損壞后立即啟動備用存儲單元使數據恢復。

4．2 時間冗余技術

為了增強系統可靠性，對于重要區域重復執行，將第1次與第2次的執行結果相比較如相同則認為正確，如不同第1次或第2次執行有問題或兩次都有問題，程序再執行第3次、第4次，如果有1次相同則認為正確。

4．3 自動檢測與診斷技術

自動檢測包括嵌入式系統RAM的檢測、ROM的檢測、標志位的檢測等，對RAM的檢測在開機時可以在RAM存儲區內開辟幾個單元，向RAM存儲單元寫入不同的數值例如55H、AAH、EEH等，在執行程序時讀出這些存儲單元的值是否開機放置的數值相等，判斷程序執行的正確性。ROM用來放程序或表格數值，對ROM區域二進制數0和1的個數檢測系統程序執行的正確性。在程序的執行過程中RAM區域數據結果不同，對標志位產生影響不同，例如51單片機中PSW，當兩個數據相加出現進位時PSW中第位7位CY由硬件置，用戶可以查詢PSW中第7位判斷程序執行的正確性。

4．4 軟件陷阱技術

軟件陷阱技術指嵌入式系統中程序存儲器不一定用完，如因干擾嵌入式系統程序計數器PC值錯誤，程序?qū)?huì)跳到?jīng)]用到的存儲空間，導致系統出錯或程序跑飛，軟件陷阱就是在這些沒有用到的程序存儲器中放入空指令和無條件跳轉指令，當程序跑飛跑到空程序存儲器中，嵌入式系統則認為系統受到干擾程序執行出錯，系統自動復位。

5 集成STFWD100xP WTD的應用

5．1 看門狗WTD的分類和特點

看門狗可分為硬件看門狗和軟件看門狗，軟件看門狗不需要外接硬件電路，但軟件定時器會耗費系統CPU資源，軟件過長還可能引起系統不穩定導致系統癱瘓；硬件看門狗幾乎不耗費系統資源使用隨意性較大，硬件看門狗主要是為防止程序在執行過程中受到干擾致使程序跑飛的一種監控芯片，常用WTD集成電路有Xicor公司X25045，Dallas公司DSl232和意法半導體公司STWD100等，有的嵌入式CPU本身自帶WTD，如PIC系列和51S系列單片機。硬件看門狗實際就是一個Timer，未等到定時器溢出時程序不斷給定時器賦值，程序正常執行情況下定時器不會溢出，當程序跑飛沒有正常為WTD賦值定時器會溢出，系統自動復位。看門狗就是在程序正常執行處放一條或幾條喂狗指令，使看門狗處于喂飽狀態，如程序跑飛長時間沒有喂狗，看門狗就會叫使嵌入式系統重啟或復位。

STWD100是意法半導體公司新推出的一款操作簡單、SOT23-5小型封裝、超低功耗、超小體積5腳WTD集成電路，靜態電流13μA、輸出電流20 mA、輸出功耗320 mW。STWD100系列與X25045不同，STWD100省去繁瑣的命令，例如X25045讀、寫鎖存器，讀寫狀態寄存器；STWD100系列芯片不同喂狗周期不同，每種芯片只有一個固定的定時周期，例如STWD100xP，STWD100xW，STWD100xX，STWD100xY喂狗周期分別為3．4 ms，6．3 ms，102 ms，1．6 s。STD100xP引腳和封裝如圖1所示。

圖1中1腳WD0：看門狗溢出后輸出，漏級開路門使用時須接上拉電阻；2腳GND：接地；3腳EN：集成電路使能信號，低電平有效最低保持時間1μs；4腳WDI：時鐘信號輸入端(0．2～0．8)Vcc，上升沿定時器置數并啟動；5腳Vcc：電源，2．7～5．5V。

5．2 STWD100的硬件設計

5．2．1 STWD100與51嵌入式系統連接原理圖

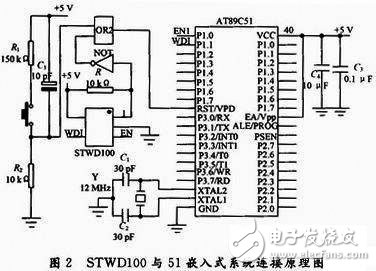

STWD100同51單片機系統連接如圖2所示。

該系統中嵌入式系統復位信號共有3種、上電復位、按鍵復位和看門狗定時器溢出復位。STDW100初始化設置有2種方式：

(1)當系統上電、使能信號EN=0，STWD100xY看門狗啟動定時，定時周期為3．4 ms，在3．4 ms內WDO輸出高電平，程序必須在3．4 ms內送入喂狗指令否則系統認為程序跑飛，WDO輸出低電平系統自動復位，如圖2所示。

(2)當WDI輸入上升沿時看門狗定時器啟動，啟動后WDO保持原有高電平直到定時器3．4 ms后溢出WDO翻轉，WDO輸出低電平系統自動復位如圖2所示。

5．2．2 STWD100的軟件設計

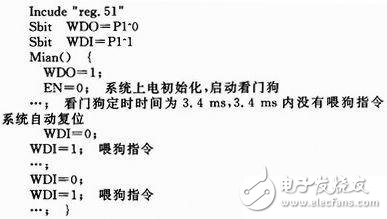

根據STWD100時序原理，當系統上電初始化設置使能信號EN=0，WD0=1啟動看門狗，程序在3．4 ms定時周期內喂狗防止系統死機或程序跑飛，如在3．4 ms內系統未檢測到喂狗指令，WDO輸出低電平系統自動復位，具體程序如下：

5．3 STWD100實驗結果

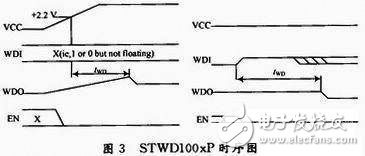

STWD100技術比較成熟，基本不會出現由STWD100自身技術原因和缺陷帶來的不穩定，關鍵是用戶掌握好軟件看門狗喂狗的時間和時序，喂狗時間過短系統效率不高，喂狗時間過長容易導致系統重啟。STWD100xP時序圖如圖3所示。實驗結果證明在幾乎不占用CPU資源的情況下，系統加上STWD100硬件看門狗后，系統工作穩定度提高很多幾乎沒有出現死機和程序跑飛的情況，有效防止了系統干擾提高了系統穩定性和可靠性。

6 結語

在有交流接觸器、繼電器、電機控制的程控噴泉控制系統中，加STWD100硬件看門狗，系統連續開關50次運行正常；連續工作12 h并不間斷外加電機、焊機干擾，系統無死機、程序跑飛等異常情況出現，工作穩定可靠，解決了由繼電器、交流接觸器等器件動作時帶來的干擾，引起CPU誤動和死機等不穩定現象。在實際中應注意掌握好喂狗時間間隔，一般在1～2 ms效果最佳。STWD100硬件看門狗在不占用CPU資源的情況下，系統工作穩定度和可靠性提高到100％，可廣泛用于繼電器、接觸器等具有較強干擾控制系統。
