首先讀取runlist文件，runlist是一個包括了所有運行例子的文件名的文件，每一行對應一個例子的文件名，程序逐行讀入，參考圖1示的代碼。

接下來整個代碼運行的流程可以表示為：最小化VT窗口->在桌面上找到ispLEVER的圖標并運行->進入工作目錄->處理一些彈出的窗口信息->打開需要運行的例子->清除項目以前運行的信息 ->保存項目->運行布線->保存當前的項目->把運行完的例子復制到統一的備份目錄中->關閉當前運行的項目 ->運行下一個例子 ……，直至運行完所有的測試?yán)印?/p>

　　以上所有的菜單和窗口操作都是由VT執行代碼完成操作。接著測試工具將會按照代碼包含的子程序運行。

圖2所示的打開項目程序所進行的操作依次為，選中ispLEVER為當前窗口，定義窗口的尺寸，打開File下拉菜單的第二行命令，也就是open project命令，接著用play命令輸入工作目錄和項目名，接著點擊open來打開項目。

　　此外VT中還有例如點擊窗口中的關鍵字操作，在當前窗口中尋找關鍵字，坐標定位等指令，靈活運用這些命令極大的豐富了VT自動化測試的內容。

　　運行完所有的例子后，所要進行的就是提取所需的各種參數,也就是重要的測試數據。

　　運行完的例子都會備份在一個統一的目錄中，現在VT所要做的就是在這些對應的目錄中找到.log和.twr文件，這兩個文件是最后運行完case的輸出信息文件，里面包含了測試所要提取的一些參數信息。

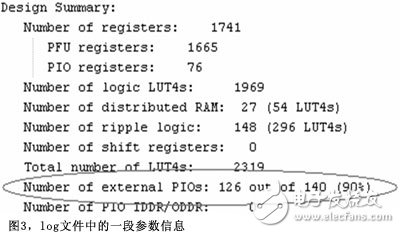

　　圖3是在.log文件中的一段信息，紅圈指示的內容是需要提取的信息之一，log文件是運行完后軟件所生成的日志，里面包括了布線完后的一些資源信息，在這里VT所要做的提取的是PIOs信息，也就是輸入輸出端口數量的信息，可以用下面的代碼實現。

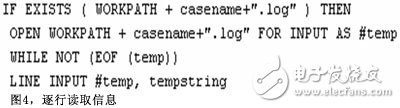

圖4實現的是把log文件中逐行輸入到tempstring中，在這些輸入的信息中找到所需信息并處理，則需要在VT中用以下代碼實現。

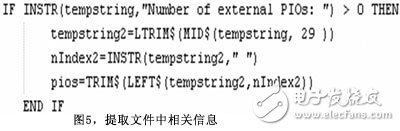

圖5實現的是在字符串tempstring中尋找關鍵字"Number of external PIOs:”，也就是I/O口端口數量信息的那行。如果找到的話，用LTRIM$實現從這行第29個字符開始的內容放入tempstring2中。由于所要的有用信息只包括”out of”之前的數字，所以還需要用LEFT$來提取左面的信息，也就是158，這就是使用的I/O端口數量的信息，最后再用TRIM$ 去掉空格即可得到。

類似的可以在特定的時序文件中得到最大頻率，所用綜合工具，器件封裝，所用到的資源等等信息，把這些參數信息提取出來與之前版本的ispLEVE軟件所運行得出的結果相比較，得出測試的結果。

　　從上可看出，對于測試所要運行的例子比較多，如果采用手工的話，工作量相當大，而且極不精確，容易出錯?，F(xiàn)在采用自動化測試工具將簡化測試的繁瑣程度，所有操作由自動化測試工具完成，而且代碼可以移植，只要稍微改動幾個參數，代碼適用于每個版本的測試，給測試工作帶來極大方便與準確性。

　　自動化測試工具的比較

　　目前同類的主流自動化測試軟件還有Mucury公司的QuickTest Professional。

　　它也是一款測試自動化軟件，與Visual Test有類似之處，都是用于創建功能和回歸測試，能自動捕獲、驗證和重放用戶的交互行為。QuickTest Professional的特點是易于操作，可以通過軟件中所集成的錄制能力來捕獲測試步驟，產品用簡單的英語以文檔形式記錄每個步驟，并通過活動屏幕將文檔與一個集成截屏相結合。傳統的腳本記錄工具所生產的腳本不易修改，不同的是，在QuickTest中的關鍵詞驅動方式能便捷地插入、修改數據驅動和移除測試步驟，靈活性較強。

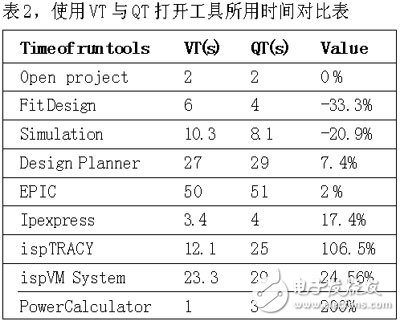

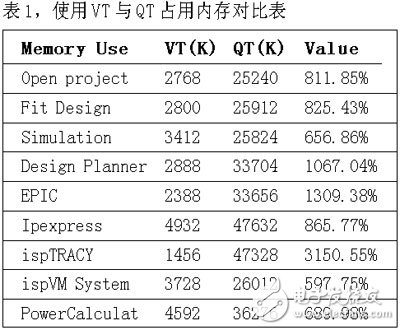

　　下面的數據表格是在PC上運行VT和QT這兩個工具，分別關于內存占用以及打開ispLEVER工具的時間，兩者對比之下的結果。其中Open project ，F(xiàn)it Design是指打開設計和最后生成下載文件，Simulation是仿真，Design Planner、EPIC、IPexpress、ispVM、Power Calculator等都是ispLEVER開發環境下的工具，主要用于底層的交互式編輯，調用ip以及下載程序，分析功率等功能（表1，表2）。

根據上面兩個對比結果，從內存占用情況來看VT占用的資源要遠小于QT；從打開工具所用時間來看，VT打開絕大多數ispLEVER的工具的時間也要小于QT。雖然QT具有較強的錄制修改腳本的特點，但從實際應用來看，運行的速度和占用資源對于軟件測試更為重要，所以自動測試工具VT要優于QT。

　　結論
