蝶形運算的特點是，首先每一個蝶形運算都需要兩個輸入數據，計算結果也是兩個數據，與其它結點的數據無關，其它蝶形運算也與這兩結點的數據無關、因此，一個蝶形 運算一旦計算完畢，原輸入數據便失效了。這就意味著輸出數據可以立即使用原輸 人數據結點所占用的內存。原來的數據也就消失了。輸出、輸人數據利用同一內存單 元的這種蝶形計算稱為同位(址)計算。
可以看出， 每一級的蝶形的輸入與輸出在運算前后可以存儲在同一地址(原來位置上)的存儲單元中，這種同址運算的優點是可以節省存儲單元，從而降低對計算機存儲量的要求或降低硬件實現的成本。

3．變址計算
從圖3. 19所示的流程圖看出，同址計算要求輸入x(n)是“混序”排列的。所謂輸入為“混 序”，并不是說輸入是雜亂無章的，實際上它是有規律的。如果輸入x(n)的序號用二進制碼來 表示，就可以發現輸入的順序恰好是正序輸入的“碼位倒置”，表3. 3列出了這種規律。

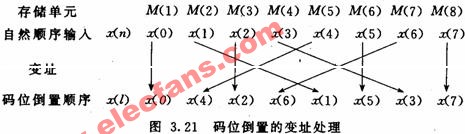

在實際運算中，按碼位倒置順序輸入數據x(n)，特別當N較大時，是很不方便的。因此，數據總是按自然順序輸入存儲，然后通過“變址”運算將自然順序轉換成碼位倒置順序存儲。實現這種轉換的程序可用圖3. 21來說明。

圖中用n表示自然順序的標號，用l表示碼位倒置的標號。當l=n時，x(n)和x(l)不必互相調換。當l≠n時， 必須將x(l)和x(n)互相調換，但只能調換一次，為此必須規定每當l>n時，要將x(l)和x(n)相互調換，即把原來存放x(n)的存儲單元中的數據調入存儲x(l)的存儲單元中，而把原來存儲x(l)的存儲單元中的數據調入到存儲x(n)的存儲單元中。
這樣，按自然序輸入的數據x(n)經過變址計算后變成了碼位倒置的排列順序，便可進入第一級的蝶形運算。
最后介紹一下時間抽選FFT算法的另外一些形式的流程圖。對于任何流程圖，只要保持 各節點所連支路及其傳輸系數不變，則不論節點位置怎樣排列，所得到的流程圖總是等效的，因而都能得到DFT的正確結果，只是數據的提取和存儲次序不同而已。

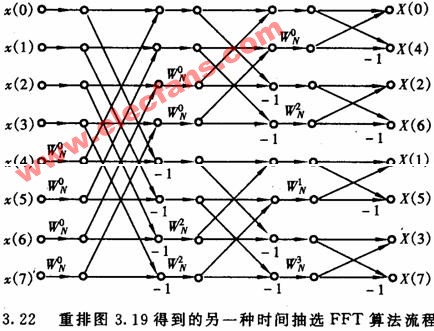

把圖3. 19中與x(4)水平相鄰的所有節點和與x(1)水平相鄰的所有節點交換，把與x(6)水平相鄰的所有節點和與 x(3)水平相鄰的所有節點交換，而與x(2)、x(5)和x(7)水平相鄰各節點位置不變，就可以從圖3. 19得到圖3.22。圖3.22與圖3.19的區別只是節點的排列不同，而支路傳輸比，即WN的 各次冪保持不變。顯然圖3.22所示流程圖的輸入是正序(自然順序)排列的，輸出是碼位倒置 排列的，所以輸出要進行變址計算。圖3. 22所示的流程圖相當于最初由庫利和圖基給出的時 間抽選算法。

另一種形式的流程圖是將節點排列成輸入 和輸出兩者都是正序排列，但這類流程圖不能進行同址計算，因而需要兩列 長度為N的復數存儲器。
