基于DSP處理器的光纖高溫測量儀的設計方案

　摘要：介紹了一種基于DSP處理器的光纖高溫測量儀的設計方案。該測量儀以TMS320F2812芯片為核心，在硬件設計的基礎上，借助CCS2.0軟件開發系統完成了儀器的軟件設計。實驗表明，DSP芯片用于高溫測量，可充分發揮其強大的數據處理能力，提高測量的實時性。

　　1 引言

　　溫度是表征物體冷熱程度的物理量，是工業生產過程中測控的重要參數，溫度過高或過低都會對產品的質量造成影響，甚至使產品報廢、設備損壞。因此，溫度的測量和控制具有十分重要的作用[1]，在冶金、化工等領域，高溫測量占有極其重要的地位。

　　光纖傳感技術是繼光纖成功地用于通訊之后發展起來的一項高新技術，采用比色法原理進行測溫的光纖高溫測量儀，具有測量精度高、溫度響應速度快、抗電磁干擾、信號損耗少、體積小等優點，能有效減小被測物體的發射率變化、環境干擾、器件老化等因素帶來的測量誤差，因此，在高溫測量領域，光纖測溫儀得到廣泛的應用[2]。

　　目前，光纖高溫測量儀通常采用單片機對數據進行處理，得到溫度值。由于單片機數據處理能力不足，其信號處理的算法比較簡單，因此容易造成測量精度的降低。當要建立較為完善的信號處理算法以提高精度時，例如線性補償、修正發射系數等，面對大量數據進行復雜快速的處理，單片機實現實時測溫就有困難。

　　近年來，隨著DSP技術的廣泛應用，DSP芯片也運用到光纖高溫測量儀中，對大量的現場數據進行高效處理。DSP芯片的使用大大提高了數據處理的能力，從而使儀器的響應速度得到提高。本文所設計的光纖高溫測量儀主要是針對高精度快速測量高溫的需要而開發的。

　　2 硬件結構

　　光纖高溫測量儀由光學部分和電路部分組成，如圖1所示，包括高溫探頭、光電轉換部分、信號放大器、信號處理與顯示打印輸出等部分。

　　圖1? 測溫儀的結構框圖

　　在光路部分設計中，為了保證采樣轉換后的信號是平行的，應盡量使兩路光路保持對稱。同時，還應該使光路信號不受干擾和衰減，以保證轉換成電信號后有較強的和干凈的輸出。在電路部分設計中，要盡可能采用典型電路，電路中的相關器件性能必須匹配，擴展器件較多時，要設置線路驅動器。為確保儀器長期可靠運行，必須采取相應的抗干擾措施[3]。

　　一個基于DSP的儀器，硬件與軟件相互支持，缺一不可。本文重點介紹軟件設計。經過分析，我們采用TI公司生產的DSP芯片TMS320F2812作為處理器的核心，并輔以一些外圍電路來實現設備的功能要求。

　　3 軟件設計

　　軟件設計使用CCS2.0開發系統。CCS2.0代碼調試器是一種針對標準TMS320調試接口的集成開發環境IDE[4,5]。

　　光纖高溫測量儀的軟件設計主要是將前向通道采集到的一對高溫物體輻射出的不同波長能量的模擬電壓信號，采用AD轉換程序并行的轉換成數字量，然后經過濾波和數據處理程序擬合成溫度值后顯示或打印出來。其中，可以對溫度范圍做出限制，若實際溫度超出設定范圍，則引發報警，同時顯示“HHH”標志。鍵盤操作由中斷程序進行響應。中斷程序流程圖如圖2所示，主程序流程圖如圖3所示。主程序主要是對TMS320F2812進行一些初始化操作，以及調用其它子程序來構成一個功能程序；中斷程序主要是用來對按鍵進行響應操作的。

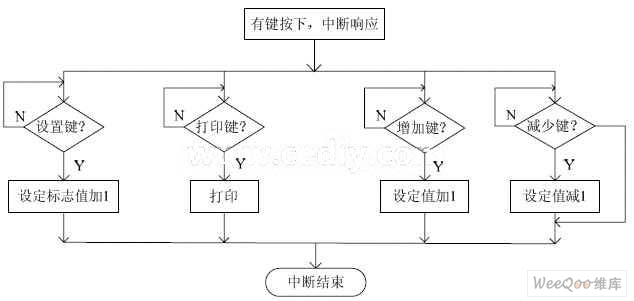

　　圖2? 中斷程序流程圖

　　AD轉換與數據處理程序設計

　　從前向通道采樣到的一組并行模擬信號輸入到TMS320F2812芯片中的ADC模塊進行AD轉換，流程圖如圖4所示。為了保證兩路并行信號的轉換時間保持同步，采用并發采樣模式。AD轉換后，得到兩個數字量U1和U2，其中U1為波長 的轉換值，U2為波長 的轉換值。根據測溫原理，可知 與T的關系為：式中的A、B、C三個系數將通過轉換得到的R(T)與用溫度計實測的T的數據對照表經最小二乘法擬合曲線獲得。

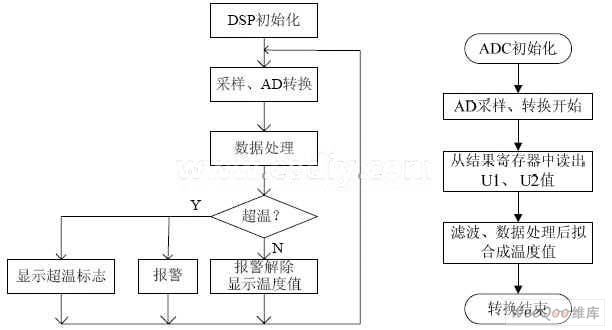

　　圖3? 主程序流程圖?????????? 圖4? AD轉換與數據處理程序流程圖

　　顯示程序設計

　　顯示器采用芯片HD7279A來驅動8位LED數碼管進行顯示。HD7279A采用串行接口，無需外圍元件可直接驅動LED。串行數據從 DATA引腳送入芯片，并由CLK端同步，當片選信號/CS變?yōu)榈碗娖胶螅珼ATA引腳上的數據在CLK引腳的上升沿被寫入HD7279A的緩沖寄存器，然后不停的將緩沖寄存器中保存的數據輸出，驅動LED顯示。流程圖如圖5所示。

　　打印程序設計

　　采用SPRM系列微型熱敏打印機作為打印輸出。該打印機除了提供傳統的ESC打印命令外，還提供漢字打印控制命令。采用并行接口設計，打印程序較串口更簡單一些。初始化打印機后，程序判斷打印機是否“忙”，若“忙”，則等待，直至打印機“不忙”時，才能將需要打印的字符或數據經過TMS320F2812芯片的8位通用I/O口并行地送給打印機，并通過STB口告知打印機該段數據已發送可以接收后，打印機才可以讀并口數據并打印輸出。流程圖如圖6所示。

　　光纖高溫測量儀除了上述介紹的程序外，還有一些其它程序，如：最小二乘法擬合曲線程序、報警程序、濾波程序等。報警程序主要是控制報警接口的電平，根據報警條件（即實測溫度是否超過設定值）來確定接口電平的高低。由于工業現場環境十分惡劣，單靠硬件濾波有時無法濾除干凈，必須加上軟件濾波來進一步清除噪聲，提高儀器的穩定性、可靠性和抗干擾能力[6]。

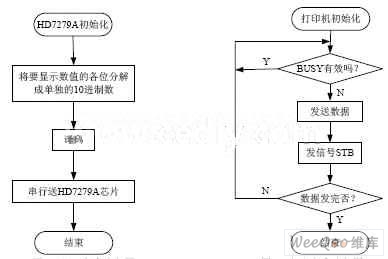

　　圖5? 顯示程序流程圖??????????????????????? 圖6? 打印程序流程圖

　　4 結束語

　　通過實驗室測試，本系統響應速度快（響應時間小于15ms）、使用壽命長、抗電磁干擾、靈敏度高，測溫范圍為750~1500度。通過軟件調整，能夠完成許多特殊環境下的在線測量。DSP芯片用于高溫測量，可充分發揮其強大的數據處理能力，提高測量的實時性，在傳統的高溫測量領域有著十分廣闊的應用前景。
