我們是否能夠提供一款其功能可滿足客戶所有獨特設計要求的DSP內核。有時候內核會太大，太小或者不夠快。有時，我們會開發一款能確切滿足客戶需求的內核，并迅速以CORE GeneratorTM商標推出。不過即便在這種情況下，客戶仍然想要一套特定的DSP功能，而且刻不容緩。在這些情況下，我常常建議他們使用我們器件中的插值查找表來定制他們的DSP功能。

　　查找表 (LUT) 實質上是一個存儲元件，能夠根據任何給定的輸入狀態組合，“查找”輸出，以確保每個輸入都有確切的輸出。采用LUT來實現 DSP功能具有一些重大優勢：

　　您可用諸如MATLAB?或Simulink?等高抽象層編程語言改變LUT內容。

　　您可以設計一項DSP功能來運行那些采用離散邏輯運算將極度困難的數學函數，比如l y="log"(x)、y=exp(x)、y=1/x、y=sin(x) 等。

　　LUT還可輕松執行在可配置邏輯塊 (CLB)l 芯片，以及嵌入式乘法單元或DSP48可編程乘法累加 (MAC) 單元方面可能要求過多FPGA資源的復雜數學函數。

　　不過，以這種方式使用LUT當然也會存在一些弊端。當您使用LUT來實現DSP功能時，您必須使用塊RAM (BRAM) 元件。若執行函數 y="sqrt"(x)(其中x 表示16位輸入，y 表示18位輸出)，每個變量則需要約64個18KB BRAM單元。如果，比如說，您的目標是實現小型化Spartan?器件，或者您有太多的運算需要執行，無法為每個變量省出64個BRAM單元，建議您放棄這種需要如此大量BRAM單元的方法，從系統架構的角度來看，這種方法代價太大。

　　插值LUT方法不僅具有LUT方法在實現DSP功能時所帶來的各種優勢，而且無需使用太多BRAM單元。采用這種方法，您可以使用來自容量較小的 LUT (比如，1000字 LUT)的連續輸出，線性地對其內插，以模擬更大容量的LUT。這樣，您就可以實現比1000 字 LUT 更高的數值分辨率。此外，通過這種方法，僅需 1 個 BRAM、1 個嵌入式乘法器(或DSP48)，以及少數幾個CLB芯片便可實施控制邏輯，因此LUT的使用成本變得更加合理化。而且，從信噪比的角度來看，其數值精度也是非常讓人滿意。

　　當然，應用插值LUT (ILUT) 方法需要一定的技巧。舉例來說，采用該方法執行y=sqrt(x) 函數時，可以清楚地顯示ILUT在面積占用、時序和數值精度方面的性能。我們先大致看一下這個示例，然后我再講解部分實例，說明如何使用這種方法來滿足客戶截然不同的需求，比如讓傳遞函數呈非線性的傳感器實現線性化，以及實施自適應有限脈沖響應(FIR) 濾波器以消除合成孔徑雷達 (SAR) 圖像上的斑點噪聲。

　　使用System Generator for DSP進行設計

　　為在賽靈思FPGA上實施DPS算法，我借助了采用MathWorks Simulink基于模型設計方法的System Generator for DSP設計與綜合工具。System Generator得益于賽靈思在Simulink 環境中的DSP模塊組，可自動調用CORE Generator為DSP構建塊生成高度優化的網表。Simulink是一種雙精度浮點設計工具，而System Generator則是一款定點運算工具。不管怎樣，您只要將這兩種工具協同使用，就可以定義每個信號的總位數以及每個信號的二進制位置，從而在定點運算中巧妙處理分?jǐn)?shù)。仿真結果周期精確、位真，因此您可以方便地將它們與MATLAB腳本或Simulink模塊生成的浮點參考值相比較，以檢查量化誤差。

　　圖1顯示了System Generator中ILUT方案的頂層結構圖。為讓這個方法盡可能一般化，假設nx=16位中的輸入變量 x 的取值范圍為0≤x<1，因此其格式為“無符號16位加上二進制點右邊的16 位”，也稱為Ufix_16_16格式。最高有效位 (MSB) 和最低有效位 (LSB) 模塊分別對應輸入數據nb=10的最高位和nx-nb=6的最低位。這些信號被命名為x0和dx。y=sqrt(x) 輸出則以ny=17位二進制數表示，格式為：Ufix_17_17。

?

　　圖 1. System Generator for DSP中插值查找表頂層方框圖

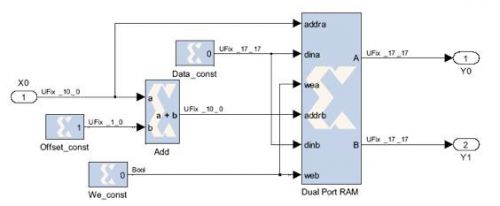

　　圖2顯示了1000字小容量LUT通過雙端口RAM模塊的部署步驟。由于該模塊系只讀存儲器，布爾常數模塊We_const強制將寫入歸零。信號 X0和X0+1則用作ROM表上后續的兩個地址。Data_const模塊的零常數定義了任何ROM字的大小(即本例中的ny)。

?

　　圖2 System Generator for DSP中的小容量LUT圖

　　下面的公式顯示了以x0為x的最高有效位的情況下，如何在兩個已知點(x0，y0)和(x1，y1)之間插入坐標為(x，y)的點：

?

　　注意X1和X0是這個小容量LUT的相鄰地址，它們之間只隔了一個最低有效位。由于這個小容量LUT的地址空間為nb 位，那么該LSB的值為2-nb。

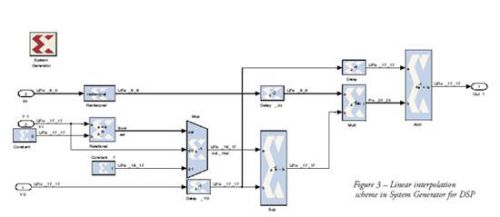

　　內插步驟見圖3。“Reinterpret”模塊在不改變二進制表示法的情況下，可改變dx=x-x0信號。其重置了二進制小數點(從 UFix_6_0到UFix_6_6格式)，并輸出nx-nb位二進制數的一個分?jǐn)?shù)，從而計算出 (x-x0)/2-nb 的值。

?

　　圖3 System Generator for DSP的線性內插圖

　　從硬件角度來看，這些模塊什么都不占用。總的來說(且根據我們通過ILUT方法應用的函數類型)，如果y1=0且y0=0，我們可以強制y1- y0=1，這樣我們就可以得到1/2-nb而不是0。我們采用Mux、Rational、Constant和Constant1模塊來執行這項工作。剩下的Mult、Add和Sub模塊則執行線性內插公式。在本例中，我強制Mult模塊的輸出信號為17位分辨率，而非理論上要求的23位，因?yàn)榭傮w數值精度對本試驗來說已經足夠。此外，由于y-sqrt(x) 函數呈單調遞增，因此所有結果都無符號。換句話說，不同的函數需要對數據類型進行不同的精心調整，但不會與圖3所示的原理相去甚遠。

　　假定我們以Spartan-3E 1200(fg320-4)為目標器件，現使用ISE設計套件和System Generator for DSP 10.1 SP3版工具對其進行布局和布線，結果其所占用的FPGA資源的總體情況如下：

?

　　該設計完全流水線作業，可以在任何一個時鐘周期提供新的輸出。時延為10個時鐘周期，最大數據速率達194.70MSPS(每秒百萬采樣數)。從數值精度來說，對1000或2000字ILUT而言，參考浮點結果與System Generator for DSP定點輸出的量化誤差之間的比值，即信噪比分別為 71.94dB或77.95dB。

　　除ILUT外，我們還可應用賽靈思System Generator for DSP提供的Reference Math Blockset(參考數學模塊組)中的CORDIC SQRT模塊。在本例中，總時延為37個時鐘周期，最大數據速率達115.18 MSPS，區域資源占用為940片觸發器，總共有885個四輸入LUT，560個占用的芯片以及兩個MULT 18x18嵌入式乘法器。信噪比為40.64dB。這些結果顯示CORDIC是實施定點數學運算的理想方法，但I(xiàn)LUT在許多方面更加出色。
