3 數字式抖動測試儀的研制

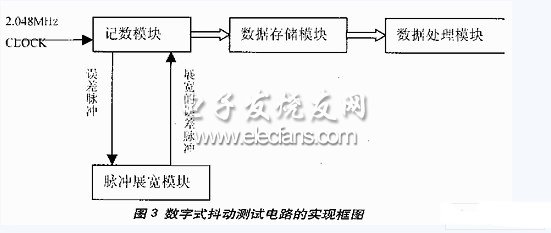

　　數字式抖動測試儀的基本要求是完成對2.048MHz的鎖相時鐘進行相位抖動測試，具體要求按ITU-TG.823建議執行。設計方案采用數字方法測試抖動。數字抖動測試方法中關鍵的就是計數器的設計，本設計選用的計數器的計數時鐘頻率為100MHz。但是為了保證測試抖動的精度要求，對于100MHz記數產生的誤差信號，專門設計了誤差脈沖展寬電路，以提高測試精度。圖3給出了數字式抖動測試儀的功能框圖。

?

?

　　研制的抖動測試儀主要包括以下模塊：時鐘記數、脈沖展寬、數據存儲、數據處理。其中除了脈沖展寬模塊是模擬電路外，其余的3個模塊都是數字電路，所以該設計是一種數字與模擬的混合電路。在設計中，考慮到算法的復雜性和靈活性，開發時間的緊迫性以及系統的要求，選用了德州儀器（TI）的TMS320F206。

　　3.1 DSP選擇

　　TMS320F206是德州儀器公司用靜態CMOS技術集成的DSP芯片，屬于TMS320C2000系列。這是一種低功耗器件，采用了改進的哈佛結構，有1條程序總線和3條數據總線，有高度并行性的算術邏輯單元ALU、專用硬件邏輯、片內存儲器、片內外設和高度專業化的指令集，從而使該芯片速度高、操作靈活。TMS320F206有224K的尋址能力、3個外部中斷、1個同步串口和一個異步串口，最高時鐘為40MHz。由于每秒需處理數據2Mbit，每個符號采樣兩次，所以實際數據速率是4Mbps。通過其算法來估計其運算量，40MIPS的處理能力完全可以滿足其要求。在設計中使用了1個外部中斷，一個異步串口。異步串口和PC機的串口相連接，將DSP計算結果送回到PC機顯示。

　　3.2 時鐘記數模塊

　　該模塊主要作用有以下幾個：

　?、賹Χ诸l后的2MHz時鐘信號用100MHz的時鐘進行記數；

　?、谟?00MHz時鐘對2MHz信號記數，產生誤差脈沖；

　　③對展寬后的誤差脈沖用100MHz的時鐘進行記數；

　?、墚a(chǎn)生與數據存儲模塊接口的寫時鐘和寫使能信號；

　?、輰?MHz的記數

　　值和展寬的誤差脈沖記數值通過一路8位的數據總線分時輸出。

　　此模塊的設計主要是用一塊XILINX公司的CPLD XC95108來完成的。

　　3.3 脈沖展寬模塊

　　脈沖展寬模塊是為了提高測試抖動的精度，這是本設計中非常關鍵的一個模塊。本設計測試抖動其實就是精確地測試出每個周期的時間，只有測試的時間精度提高，最終測試抖動才能達到要求的精度。若無脈沖展寬電路，僅用100MHz的時鐘記數的話，則單個周期的測時的最大誤差將會是20ns，這樣根本無法滿足抖動測試的精度要求。

　　為了測出小于度量單位的一個物理量的值，我們很容易地想到只要將該物理量放大一個固定的倍數后，使該放大后的物理量可測，此時只要測出該物理量后除以該放大倍數，即可得到原先的物理量的值。該模塊的設計就利用了這樣的思路。具體是利用LM234產生兩個恒流源，分別做為一個電容的充電電流和放電電流。利用充放電電流的不同產生斜率不同的充電曲線，再與一參考電壓進行比較，即可得到一展寬的脈沖。具體的脈沖展寬電路是用兩個三級管完成充放電工作和比較電路。三級管的型號是2SC3357，2SC3357是高頻三級管，其工作頻率可達到2GHz。選用高頻三級管對此設計相當重要，因?yàn)橐獪y的誤差脈沖其時間只有幾個ns。

　　3.4 數據存儲模塊

　　數據存儲模塊主要是作為時鐘記數模塊所記數據的緩沖器，在時鐘記數模塊和數據處理模塊之間充當接口。正如前面所介紹的，選用了一片選進先出（FIFO）芯片，型號是IDT72230。此型號的FIFO具有2K×8的存儲空間。在FIFO的數據全滿后，由IDT72230的FF（全滿標志引腳）向數據處理模塊發送中斷請求信號。而數據處理模塊中的DSP會從FIFO中將這2K數據讀出來。

　　3.5 數據處理模塊

　　數據處理模塊以DSP為核心，來對記數器記得的值進行處理，最終算得Jitter的值。DSP中用到了中斷口IT1，當FIFO滿時，從FIFO中讀出2K個數據。而DSP與外部的通信則用的是異步串口。

　　4 調試

　　由于系統工作于較高的頻率，計數器為100MHz，DSP為40MHz，DSP的外圍設備一般為20MHz，最高為40MHz，因而在系統設計中，必須注意高頻影響。

　　在布線時，特意把數據和地址成組布線，以降低對其它信號的影響。對一些關鍵的控制線。如存儲器讀寫信號和FIFO讀寫信號，在其兩邊都加上了地線保護特別是FIFO的讀寫信號，由于其對干擾特別敏感。對一些較長的引線，可串接一個30Ω的小電阻或加終端匹配以減小反射。

　　在軟件設計中，采用C語言和匯編語言混合編程。具體的編程方法可查閱DSP的手冊。TI公司還提供了一個運行庫（RuntimeLib）。用TI公司的JATG調試器進行調試時，在DSP程序中調用運行庫的函數，可以打開PC機上的文件獲取數據，或?qū)SP的數據傳入PC機并存入文件，或通過PC機鍵盤向DSP傳遞信息和發送命令，從而為調試帶來了極大的方便。

　　由于在本設計中采用了DSP技術，使得開發的周期大為縮減，系統的靈活性也大大增強。隨著數字處理芯片（DSP）處理速率的加快，外圍通訊能力的加強，以及數字信號處理的實時性的需要，其應用范圍必將越來越廣泛。

?
