1 系統的整體結構

　　本文介紹的功率信號源可提供輸出電壓從2～100V可變，頻牢從20～l000Hz可變，并且可以在50Hz基頻的情況下疊加基波幅值0～30%的直流分量與2～9次的各次諧波分量。輸出電壓幅值最小可調步長和分辨率為O.1V，輸出電壓頻率最小可調步長和分辨率在20～100Hz時為O.1 Hz，在100～l 000Hz時，為1Hz。在額定工作條件下，在2～100V范圍內，應能連續輸出0.5A的電流，即最大輸出50VA的功率。

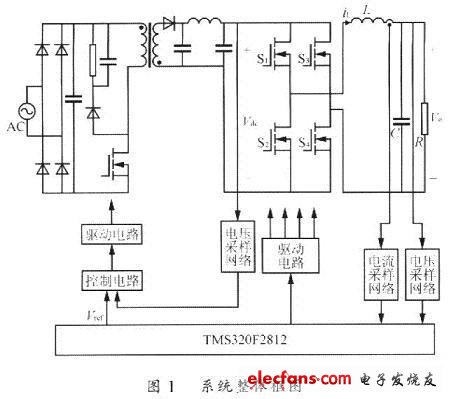

　　為了滿足系統的高精度及輸出電壓和頻率均可變的要求，系統框圖如圖l所示，整個系統由AC/DC、DC/DC和DC/AC三部分組成。由于對輸出功率的要求比較小，所以采用了反激式直流變換電路。DC/AC級采用全橋逆變電路。整個系統的控制是基于TT公司的DSP TMS320F2812。DC/DC環節采用INFINEON公司的ICES2AS01控制，其給定信號Vnf由DSP根據控制要求產生，從而獲得可調的直流電壓Vdc。CC/AC環節由DSP直接進行PWM控制，從而產生所需的功率信號波形。

?

　　DSP TMS320F2812的幾個特點：

　　(1)速度方面 TMS320F2812最高工作頻率為150MHz(30MHz的品振經過倍頻而得到);

　　(2)AD精度 TMS320F2812的AD采樣精度可以達到12位：

　　(3)運算方面 TMS320C2812是32位的定點DSP，可以方便地運行32位與32位的乘法，能滿足高精度與快速計算的要求。

　　2 控制方案及參數設計

　　2.1 逆變器建模與控制方案設計

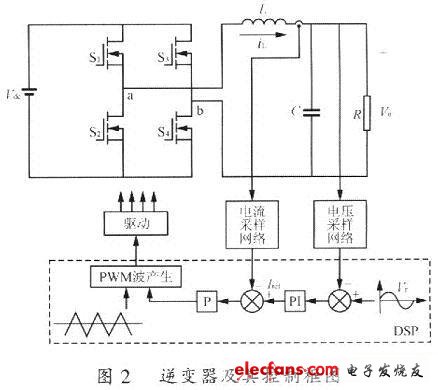

　　單相全橋逆變器及其雙環控制的結構框圖如圖2所不，Vdc為輸入直流電壓，S1～S4是功率MOSFET管.L為輸出濾波電感，C為輸出濾波電容。其控制環節采用電壓外環電流內環的雙環PID控制。采用輸出電壓與給定電壓進行比較得到誤差電壓，誤差電壓經過PI環后成為電流環的給定，與電流采樣值再進行比較.再經過P環節，蛀后由DSP的PWM環節產生控制信號。由于電感電流等于電容電流和負載電流之和，其中電容電流為輸出電壓的微分，對電感電流進行控制相當于使系統能超前對輸出電壓進行控制，因此能得到更好的動態性能。另外電感電流包含了負載電流，所以又可以對負載起到限流作用。

?

　　逆變器輸出電壓的采樣為差分采樣模式，電感電流采樣采用電流霍爾器件。電壓采樣系數為0.0109，則采樣精度為

?

　　小于0.lV，(其中，3V是DSP采樣的最大電壓值)滿足系統要求。

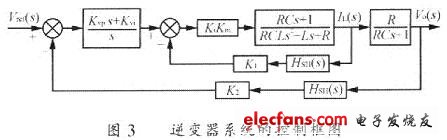

　　根據逆變器的結構框圖可以得到逆變器系統的控制框圖，如圖3所示。其中，

?

　　是電壓環PI調節的傳遞函數;K1為電流環P調節參數;Km為PWM環節的有效增益;K1為內環電流環的增益;K2為電壓外環的增益;HSH(S)為零階保持環節，為

?

　　由于開關頻率fs較高，即Ts較小，所以近似為

?

?
