基于CPLD的三相多波形函數發生器設計

摘要： 介紹了基于可編程邏輯器件CPLD和直接數字頻率合成技術（DDS）的三相多波形函數發生器的基本原理，并在此基礎上給出了基于CPLD的各模塊設計方法及其VHDL源程序。

關鍵詞： CPLD；直接數字頻率合成；函數發生器；VHDL

１　引言

直接數字頻率合成 ?ＤｉｒｅｃｔＤｉｇｉｔａｌＳｙｎｔｈｅｓｉｓ，ＤＤＳ?是２０世紀６０年代末出現的第三代頻率合成技術。該技術從相位概念出發，以Ｎｙｑｕｉｓｔ時域采樣定理為基礎，在時域中進行頻率合成。ＤＤＳ頻率轉換速度快，頻率分辨率高，并在頻率轉換時可保持相位的連續，因而易于實現多種調制功能。ＤＤＳ是全數字化技術，其幅度、相位、頻率均可實現程控，并可通過更換波形數據靈活實現任意波形。此外，ＤＤＳ易于單片集成，體積小，價格低，功耗小，因此ＤＤＳ技術近年來得到了飛速發展，其應用也越來越廣泛。

基于ＣＰＬＤ和ＤＤＳ技術的函數發生器可以實現信號波形的多樣化，而且方便可靠，簡單經濟，系統易于擴展，同時可大大提高輸出信號的帶寬。

２　系統原理

２．１ＣＰＬＤ內部設計

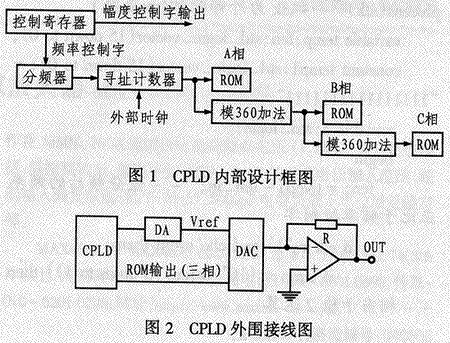

ＣＰＬＤ的內部結構框圖如圖１所示，圖中，首先由控制寄存器將外部控制器（如單片機）送入的數據轉換為頻率和幅度控制字；然后再由分頻器根據頻率控制字進行分頻并將輸出作為尋址計數器的時鐘；尋址計數器的尋址空間為３６０字節，可對ＲＯＭ中的查找表進行尋址；而通過模３６０加法器可以產生１２０°的相位差。

２．２ＣＰＬＤ的外圍電路

圖２所示是ＣＰＬＤ的外圍電路連接圖。圖中，ＣＰＬＤ幅度控制字經Ｄ／Ａ轉換輸出后，可作為查找表輸出ＤＡＣ的參考電壓，該參考電壓可通過改變幅度控制字來進行改變，從而改變輸出信號的幅度。

３?。茫校蹋母髂K的設計

３．１控制寄存器的設計

控制寄存器設計主要是將外部控制器輸入的數據轉換為頻率和幅度控制字。其程序代碼如下：

－－／／／／／／／／／／／／調庫／／／／／／／／／／／／－－

ｅｎｔｉｔｙｃｏｎｔｒｏｌｌｅｒｉｓ

ｐｏｒｔ（ｃｌｋ:ｉｎｓｔｄ_ｌｏｇｉｃ；

ｄａｔａｉｎ:ｉｎｓｔｄ_ｌｏｇｉｃ;

ａｄ:ｏｕｔｓｔｄ_ｌｏｇｉｃ_ｖｅｃｔｏｒ(1６ｄｏｗｎｔｏ０);

ｆｒｅｑ:ｏｕｔｓｔｄ_ｌｏｇｉｃ_ ｖｅｃｔｏｒ(１６ｄｏｗｎｔｏ０));

ｅｎｄ;

ａｒｃｈｉｔｅｃｔｕｒｅｄａｔａｆｌｏｗｏｆｃｏｎｔｒｏｌｌｅｒｉｓ

ｓｉｇｎａｌｏｕｔ１:ｓｔｄ_ｌｏｇｉｃ_ｖｅｃｔｏｒ(１６ｄｏｗｎｔｏ０);

ｂｅｇｉｎ

ｓ２ｐ:ｐｒｏｃｅｓｓ(ｃｌｋ,ｄａｔａｉｎ)

ｖａｒｉａｂｌｅｔｅｍｐ:ｓｔｄ_ｌｏｇｉｃ_ｖｅｃｔｏｒ(１６ｄｏｗｎｔｏ０);?

ｂｅｇｉｎ

ｉｆｃｌｋ＇ｅｖｅｎｔａｎｄｃｌｋ＝‘１' ｔｈｅｎ

ｔｅｍｐ:＝ｔｅｍｐ(１５ｄｏｗｎｔｏ０)＆ｄａｔａｉｎ;

ｅｎｄｉｆ;

ｏｕｔ１＜＝ｔｅｍｐ;

ｅｎｄｐｒｏｃｅｓｓｓ２ｐ;

ｍｕｘ:ｐｒｏｃｅｓｓ(ｏｕｔ１(１６))

ｂｅｇｉｎ

ｉｆｏｕｔ１(１６)＝‘１' ｔｈｅｎ

ａｄ＜＝ｏｕｔ１(１５ｄｏｗｎｔｏ０); －－１號寄存器為幅度控制字

ｅｌｓｅ

ｆｒｅｑ＜＝ｏｕｔ１(１５ｄｏｗｎｔｏ０); －－０號寄存器為頻率控制字

ｅｎｄｉｆ;

ｅｎｄｐｒｏｃｅｓｓｍｕｘ;

ｅｎｄ;

圖3

３．２分頻比可變的分頻器模塊設計

該設計主要是根據頻率控制字決定分頻倍數，從而輸出與頻率控制字相對應的頻率時鐘，此模塊的輸出可作為尋址計數器的時鐘。具體代碼如下：

ｐｒｏｃｅｓｓ?ｃｌｋ? －－ｃｌｋ為外部時鐘（如晶振）

ｖａｒｉａｂｌｅｔｅｍｐ,ｆｅｎ:ｓｔｄ_ｌｏｇｉｃ_ｖｅｃｔｏｒ(１５ｄｏｗｎｔｏ０);?

ｃｏｎｓｔａｎｔｔｅｍｐ１:ｓｔｄ_ｌｏｇｉｃ_ｖｅｃｔｏｒ(１５ｄｏｗｎｔｏ０):＝“１１１１１１１１１１１１１１１１”;

ｖａｒｉａｂｌｅａ:ｓｔｄ_ｌｏｇｉｃ;

ｂｅｇｉｎ

ｆｅｎ:＝ｔｅｍｐ１－ｆｅｎ_ｉｎ; －－使分頻后的頻率正比于頻率控制字

ｉｆｃｌｋ＝‘１' ａｎｄｃｌｋ＇ｅｖｅｎｔｔｈｅｎ

ｉｆｔｅｍｐ＝(‘０'＆ｆｅｎ（１５ｄｏｗｎｔｏ１）) ｔｈｅｎ－－相當于除２運算

ａ:＝ｎｏｔａ;

ｔｅｍｐ:＝ｔｅｍｐ＋１;

ｅｌｓｉｆｔｅｍｐ＝ｆｅｎｔｈｅｎ

ａ:＝ｎｏｔａ;

ｔｅｍｐ:＝“００００００００００００００００”;

ｅｌｓｅ

ｔｅｍｐ:＝ｔｅｍｐ＋１;

ｅｎｄｉｆ;

ｅｎｄｉｆ;

ｆｅｎｏｕｔ＜＝ａ; －－ｆｅｎｏｕｔ為輸入時鐘的頻率ｆｅｎ倍分頻

ｅｎｄｐｒｏｃｅｓｓ;

３．３尋址計數器設計

尋址計數器主要用于產生對ＲＯＭ尋址輸出波形數據的尋址信號，尋址空間為３６０字節，具體的程序代碼如下：

ｐｒｏｃｅｓｓ(ｃｌｋ)

ｖａｒｉａｂｌｅｔｅｍｐ:ｉｎｔｅｇｅｒｒａｎｇｅ０ｔｏ３５９;

ｂｅｇｉｎ

ｉｆｃｌｋ＝‘１＇ａｎｄｃｌｋ＇ｅｖｅｎｔｔｈｅｎ

ｉｆｔｅｍｐ＜３５９ｔｈｅｎ

ｔｅｍｐ:＝ｔｅｍｐ＋１;

ｅｌｓｅ

ｔｅｍｐ:＝０;

ｅｎｄｉｆ;

ｅｎｄｉｆ;

ａｄｒｅｓｓ＜＝ｔｅｍｐ;

ｅｎｄｐｒｏｃｅｓｓ;

３．４模３６０加法器設計

此模塊用來產生１２０°的相移，以形成三相相差為１２０°的輸出波形。由于尋址空間為３６０字節，故在輸出尋址數大于３６０時，須對３６０取模。程序如下：

ｐｒｏｃｅｓｓ(ａｄｒｅｓｓ_ｉｎ)

ｖａｒｉａｂｌｅｔｅｍｐ?ｉｎｔｅｇｅｒｒａｎｇｅ０ｔｏ５１１;

ｂｅｇｉｎ

ｔｅｍｐ:＝ａｄｒｅｓｓｉｎ＋１２０;－－相移１２０°

ｉｆｔｅｍｐ＜３６０ｔｈｅｎ;

ａｄｒｅｓｓｏｕｔ＜＝ｔｅｍｐ?

ｅｌｓｅ

ａｄｒｅｓｓ_ｏｕｔ＜＝ｔｅｍｐ－３６０;－－綜合工具不支持取模運算，故采用減法器來實現

ｅｎｄｉｆ;

ｅｎｄｐｒｏｃｅｓｓ;

３．５查找表ＲＯＭ設計

此模塊主要用于存儲各種波形數據，以便通過尋址計數器尋址輸出并經Ｄ／Ａ轉換來輸出各種波形，其中包括正弦波、三角波、方波以及鋸齒波。代碼如下：

ｐｒｏｃｅｓｓ(ａｄｒｅｓｓ,ｓｅｌ)

ｂｅｇｉｎ

ｉｆｓｅｌ＝“００” ｔｈｅｎ－－ｓｅｌ為波形選擇端口，選擇輸出波形，００為正弦波

ｃａｓｅａｄｒｅｓｓｉｓ

ｗｈｅｎ０００＝＞ｄａｔａ＜＝０; ｗｈｅｎ００１＝＞ｄａｔａ＜＝４; ．．．．．．－－正弦波查找表

ｗｈｅｎｏｔｈｅｒｓ＝＞ｎｕｌｌ;

ｅｎｄｃａｓｅ;

ｅｌｓｅｉｆｓｅｌ＝“０１” ｔｈｅｎ－－０１輸出方波，

ｉｆａｄｒｅｓｓ＜１８０ｔｈｅｎ

ｄａｔａ＜＝２５５;

ｅｌｓｅ

ｄａｔａ＜＝０;

ｅｎｄｉｆ;

ｅｌｓｅｉｆｓｅｌ＝“１０” ｔｈｅｎ－－鋸齒波

ｄａｔａ＜＝ａｄｒｅｓｓ／２;

ｅｌｓｅ－－三角波

ｉｆａｄｒｅｓｓ＜１８０ｔｈｅｎ

ｄａｔａ＜＝ａｄｒｅｓｓ;

ｅｌｓｅ

ｄａｔａ＜＝ａｄｒｅｓｓ－１８０;

ｅｎｄｉｆ;

ｅｎｄｉｆ;

ｅｎｄｐｒｏｃｅｓｓ;
