CPLD設計的函數信號發生器

傳統的信號源設計常采用模擬分立元件或單片壓控函數發生器MAX038，可產生正弦波、方波、三角波，并通過調整外部元件改變輸出頻率，但由于采用模擬器件，所用元件的分散性太大，即使使用單片函數發生器，也因參數與外部元件有關(外接的電阻電容對參數影響很大)，使頻率穩定度較差，精度低，抗干擾能力低，成本也高；況且其靈活性較差，而不能實現多種波形以及波形運算輸出等功能。

在此，采用直接數字頻率合成(DDFS)技術，并使用單片機控制CPLD的方法。由于CPLD具有可編程重置特性，因而可以方便地改變控制方式或更換波形數據，而且簡單易行，易于系統升級，同時具有很高的性價比。頻率合成是將一個高穩定度和一個高精度的標準頻率經過運算，產生同樣穩定度和精度的大量離散頻率技術，一定程度上解決了既要頻率穩定、精確，又要頻率在較大范圍內可變的矛盾。

1 DDFS的原理和特點

1.1 DDFS的基本原理

DDFS的基本原理圖如圖1所示。



一個完整輸出波形的周期、幅值都被順序地存放在RAM中。當RAM的地址變化時，DAC將該波形數據轉換成電壓波形，該電壓波形的頻率與RAM地址變化的速率成正比。DDFS發生器使用了相位累加技術，以控制波形在RAM中的地址。它用一個加法器代替計數器來產生RAM的順序地址。在每一個時鐘周期，存儲于相位遞增寄存器(Phase Increment Register，PIR)中的常數都被加到相位累加器的當前結果上。相位累加器輸出的最大有效位數被用來確定波形在RAM中的地址。通過改變PIR的常數，確定每個周期中的點數，而這些點數正是用來改變整個波形的頻率。當一個新相位遞增寄存器的(PIR)常數被存進寄存器中，波形的輸出頻率便隨下一個時鐘周期連續地改變相位。相位累加器將依據PIR中存儲的常數來改變RAM的地址，若PIR數值很小(即頻率較低)時，累加器便逐步地經過每個RAM地址；當PIR的值較大時，相位累加器將跳躍某些RAM地址。

1.2 DDFS的特點

DDFS的特點如下：

(1)DDFS的頻率分辨率在相位累加器的位數N足夠大時，理論上可以獲得相應的分辨精度，這是傳統方法難以實現的。

(2)由于DDFS中不需要相位反饋控制，頻率建立及頻率切換快，并且與頻率分辨率、頻譜純度相互獨立，這一點明顯優于PPL。

(3)DDFS的相位誤差主要依賴于時鐘的相位特性，相位誤差小。另外，DDFS的相位是連續變化的，形成的信號具有良好的頻譜，這是傳統的直接頻率合成方法無法實現的。

(4)DDFS的失真度除了受到D／A轉換器本身的噪聲影響外，還與離散點數N和D／A字長有著密切的關系。在高輸出頻率取樣點數32和相應的量化級數256條件下，失真度(5.676%)已經足夠小了。

2?系統設計

2.1?總體設計

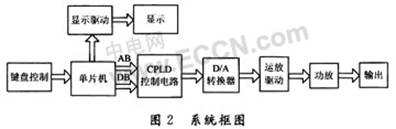

系統框圖如圖2所示。



2.2?主要模塊設計

(1)波形產生電路模塊。用CPLD產生方波、正弦波、三角波和占空比可調的矩形波，從存儲器讀出波形數據，把數據交給D／A轉換器DAC0832進行轉換得到模擬波形。在CPLD內部采用層次化設計方法產生波形，底層采用硬件描述語言描述波形。

(2)鍵盤控制模塊。用單片機80C196接8255芯片控制4×5鍵盤，8255得到鍵盤碼，通過中斷服務程序把鍵盤信息送給單片機。

(3)LED顯示模塊。用8個LED數碼管顯示占空比和頻率值，接口電路簡單，控制方便。LED數碼管的質量輕，體積小，功耗低，接口簡單方便可與8位微處理器或控制器相連。

(4)單片機控制模塊。是系統的主控制器，用于控制其他模塊協調工作。該系統程序的代碼比較長，約幾十KB，使用80C196單片機，片內有ROM，不必擴展外部ROM。

該程序需要較大的RAM，以便進行波形存儲、失真度分析等操作。

2.3?參數計算

頻率參數計算如下：

波形頻率范圍為20 Hz～20 kHz；步進為10 Hz。因為根據公式：f_out=Nf_clk／2^M，△f=f_clk／2^M=10 Hz，因此選取的時鐘頻率必須為2 MHz。另外要保證20 kHz以上時，取樣點數都是64點，這樣時鐘頻率必須大于10 MHz。該系統的時鐘頻率采用80 MHz。綜合考慮，相位累加器的時鐘頻率f_x根據公式f_x=f_clk／(2Nf_out)選取，相位累加器位數為16位，頻率步進為f_s=f_x／2¹⁶=10。相位增量寄存器為16位，故最高輸出頻率為20 kHz。

D／A轉換器的轉換時間為1μs，可以保證在輸出頻率為1 MHz時，輸出64個樣點。用單片機輸出控制信號與數據，CPLD芯片作為系統實現。

2.4? 幅度控制

D／A轉換器是實現幅度可調和任意輸出的關鍵，以此來控制信號發生器的輸出電壓。D／A轉換器中電流的建立時間將直接影響到輸出的最高頻率。該系統采用的是DAC0832，電流建立時間為1μs，在最高頻率點，一個周期輸出64個點，可輸出20 Hz～20 kHz的頻率信號。幅度控制用8位D／A控制，最高峰值為12.7 V，因此幅度分辨率為0.1 V。

2.5? 濾波、緩沖輸出電路

D／A轉換器輸出后，正弦波通過濾波電路、輸出緩沖電路對信號去毛刺，使信號平滑且具有負載能力。運放選用高速寬帶運放TL084，截止頻率約為1 MHz，20 kHz以內幅度平坦。

為了保證穩幅輸出，選用OCL功放電路，得到的頻率特性好，波形失真小，具有很強大的電流驅動能力。實際電路測量結果表明，當負載為100 Ω，輸出電壓峰值為12 V時，帶寬大于20 kHz，幅度變化小于±1／100。

3?調? 試

調試過程分三大部分：硬件調試、軟件調試、軟硬件聯調。電路按模塊調試，各模塊逐個調試通過后再聯調。單片機軟件先在最小系統板上調試，確保外部EPROM和RAM工作正常之后，再與硬件系統聯調。

3.1?軟件調試

該系統的軟件系統很大，全部用80C196來編寫，由于一般仿真器對196的支持都有一定的缺陷，調試比較復雜。除了語法差錯和邏輯差錯外，當確認程序沒問題時，通過直接下載到單片機來調試。采取的是自上到下的調試方法，即單獨調試好每一個模塊，然后再連接成一個完整的系統調試。

3.2 硬件調試

(1)CPLD控制電路的調試。該系統的CPLD采用EPM7128SLC84-15。調試時，使用存儲示波器顯示CPLD的輸出波形，以發現時序與仿真結果是否有出入，便于找出硬件電路中的故障。

(2)高頻電路抗干擾設計。CPLD的時鐘頻率很高，對周圍電路有一定影響。這里采取一些抗干擾措施，如盡量縮短引線，減少交叉，使每個芯片的電源與地之間都接有去耦電容，并將數字地與模擬地分開、敷銅等。實踐證明，這些措施對消除某些引腳上的“毛刺”及高頻噪聲的效果很好。

(3)運算放大器的調試。由于輸出頻率為20 Hz～20 kHz，因此對放大器的帶寬有一定要求，所以在調試濾波電路和緩沖輸出電路時，都選擇了高速寬帶運放TL084。

3.3? 軟、硬聯調

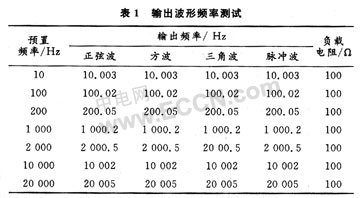

該系統軟件與硬件之間的聯系不是十分緊密，一般是軟件計算完畢后，將數據存入ROM，CPLD讀取單片機系統的數據，進行運算、邏輯分析，從而產生波形。因此在軟、硬件都基本調通的情況下，系統的軟、硬件聯調難度不大。輸出波形的頻率范圍測試數據如表1所示。

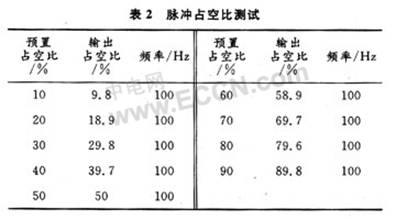

由表1可以看出，在頻率穩定度方面，正弦波、方波、三角波在帶負載的情況下均十分穩定，這正體現了DDFS技術的特點，輸出頻率穩定度和晶振穩定度在同一數量級。脈沖波占空比的調試如表2所示。

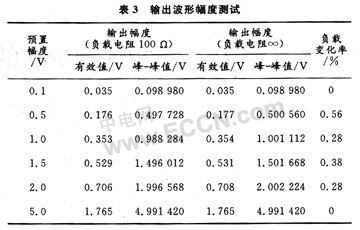

由表2可以看出，占空比可以在10％～90％范圍內預置。在20 kHz正弦波條件下測得的輸出波形幅度數據如表3所示。



由表3可見，電壓穩定度方面，在電壓的絕對值和預置值之差及帶負載和不帶負載的情況下，輸出電壓之差均小于±1／100。



4 結? 語

系統采用DDFS技術和單片機控制CPLD的方法，實現了常用的正弦波、方波、三角波和占空比可調的矩形波，頻率范圍為20 Hz～20 kHz。利用LED顯示波形的類型、頻率和幅值，并具有輸出電路保護功能。經實際調試，該系統的頻率范圍寬，步進小，幅度和頻率的精度高。
