基于FPGA的遠程圖像采集系統設計

圖像信息的獲取和傳輸是圖像處理系統的重要組成部分，直接影響圖像處理系統的性能。圖像信息的采集包括對圖像數據、各種附帶參數信息以及狀態控制信號的采集，一般圖像信號和狀態參數信號以及控制信號是獨立產生的，因此需要設計一種系統能夠?qū)⑼獠吭O備產生的圖像數據和狀態控制信號同步采集，并能長距離高速傳輸，綜合考慮到圖像采集系統所要求的實時性，可靠性，以及FPGA在數字電路的設計中的優勢，為此本文討論了一種利用FPGA實現基于LVDS的圖像數據采集傳輸技術。

　　系統設計

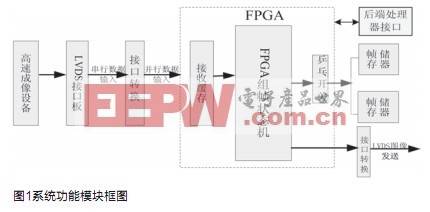

　　高速圖像數據的采集傳輸系統如圖1 所示，主要包括圖像數據源的形成、數據信息的處理和緩存以及幀數據的轉發三部分。其中，圖像數據源的形成過程中，成像設備作為圖像數據的來源，它為系統提供高分辨率的可見光和紅外圖像，考慮系統的實時性和高可靠性因素，采用LVDS傳輸接口實現數據長距離高速傳輸，解決了傳輸瓶頸問題，圖像數據在進入FPGA之前需通過數據格式轉換接口(采用MAX9218實現)將串行的數據轉換為并行數據并緩存。

　　數據信息的處理由協處理器FPGA完成，主要包括圖像數據及相關參數信息的采集、緩存、組幀和圖像數據的轉發。其中圖像數據的組幀過程最為復雜， FPGA根據圖像源中幀同步、行同步、圖像選擇信號接收解串圖像，存儲至緩存區，并將圖像附帶的參數信息寫入緩存后部，經組幀狀態機形成所需的圖像數據幀。

　　圖像數據幀形成后，轉發存儲至乒乓結構的幀存儲器，其容量為：512×512×8bit=2Mb。同時硬件邏輯自動將圖像和配套參數信息數據通過LVDS圖像發送接口發送至數據鏈，圖像數據再次以串行的LVDS方式傳輸?shù)胶罄m(xù)設備進行處理。

系統實現

　　FPGA及外圍硬件電路

　　在接口轉換電路模塊中，圖像數據接收端和發送端均需采用LVDS串行方式進行傳輸，所以在接收端將串行輸入的數據并行接收進FPGA進行處理和在發送端將并行的數據串行輸出時,需要進行并串和串并轉換。

　　本設計選用MAXIM公司點對點LVDS串行/解串器芯片MAX9247/MAX9218實現數據收發。

　　在MAX9218接收端，需要進行數據格式轉換,將串行數據源變成并行格式供FPGA處理，同樣在圖像數據鏈路終端發送方MAX9247對輸入的圖像數據也有特定的時序要求，涉及到數據位和控制位的交替?zhèn)鬏?需要由FPGA完成數據格式的轉換, 并產生相應的控制信號DE_IN。

　　可編程器件FPGA選用Xilinx公司Virtex-4系列XC4VLX25。實現的功能主要是：根據輸入的行幀同步，采圖像同步和圖像選擇信號來實現圖像數據的接收，并緩存到FPGA內部的接收RxFIFO中，進行幀頭幀尾識別、時序轉換，控制信號的生成，并且根據自定義的通訊協議，從數據流中分解出數據幀，同時將原始圖像數據和狀態數據打包到同一幀數據包中，輸出至數據鏈路終端。

圖像數據鏈路層

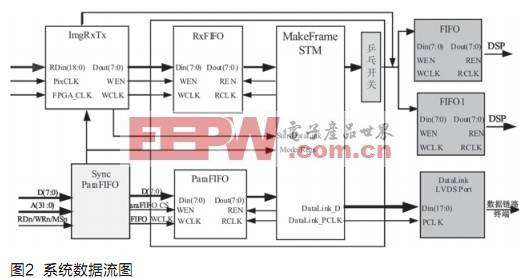

　　由圖3數據的流向來分析，從LVDS接口板輸出的串行圖像數據由14個數據位(數字圖像數據為D0--D13，低位在前高位在后)、幀同步、行同步、時鐘同步、圖像選擇信號、采圖同步信號組成。圖像數據同步時鐘采用7.375MHz，DE_IN由圖像的幀同步信號產生，幀、行同步均為高電平有效，圖像選擇信號用來區分紅外和可見光圖像，紅外圖像為256×320b，可見光圖像為512×512b，19位圖像數據信號經過MAX9218解串后的數據和控制位接入FPGA。

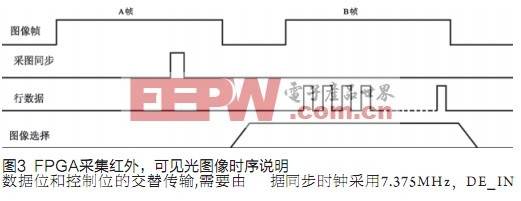

　　FPGA設計時，針對紅外和可見光兩種不同類型的圖像數據進行采集傳輸，設置一個模式寄存器ModeReg來實現圖像選擇，可以填0或1，用來區分紅外和可見光，當采集可見光時，每輸出一幀有效圖像數據，需輸出兩個幀信號，第一幀內(A幀)只輸出采圖同步信號，不輸出圖像數據、行信號等，第二幀(B幀)中不輸出采圖同步信號，只輸出圖像數據、行信號等;當采集紅外圖像時，只需輸出一幀，圖像選擇信號在第一個幀信號的下降沿跳變，至第二個幀信號下降沿有效，高電平表示紅外圖像，低電平表示可見光圖像。具體時序參考圖3。

　　經過FPGA組幀完成的幀數據同時要轉發到終端數據鏈路和外部幀存儲器中，供后續設備調用。為了實現后續設備提取圖像信息時的實時性，外部存儲模塊采用由乒乓開關控制的兩個片外幀存儲器，應用FPGA實現雙幀存交替切換，將圖像數據存儲在兩個獨立的FIFO中，F(xiàn)IFO采用IDT公司的IDT72V2103，此器件快速的存取允許圖像實時存儲轉發。在FPGA的控制下,FIFO空間的一幀數據送出后，然后開始將FIFO1 空間的數據送出，同時又向FIFO中寫入下一幀數據，這樣可以保證后續圖像處理設備不間斷的提取圖像數據，以實現快速處理，提高工作效率。

組幀狀態機

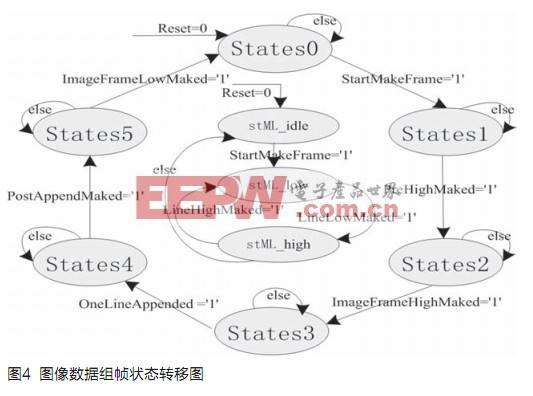

　　狀態機在FPGA內部設計成兩部分，為組幀狀態機(外圈)和組行狀態機(內圈)。其中組幀狀態機各狀態轉移順序及條件見圖4，各狀態占用時間可以通過組行狀態機中的行計數來控制，近而可以完成不同大小規格的圖像的接收。組幀狀態機共有6個狀態。

　　state0：空閑狀態(系統復位)。state1：幀有效期開始到行有效期開始之間的延時。state2：圖像幀有效期，state3：圖像參數幀有效期。state4：行有效期結束到幀有效期結束之間的延時。state5：幀無效期。Reset為輸入的狀態機復位信號，在系統復位狀態，如果用來啟動狀態機的信號StartMakeFrame = 1,狀態機開始工作，進入系統下一狀態，組幀狀態機在各狀態轉移條件滿足時，依次進入下一狀態，否則，保持在原狀態。

　　組行狀態機共有3個狀態。

　　stML_Idle：空閑狀態。stML_High：行有效期。stML_Low：行無效期。在外圈組幀狀態機的每個狀態中，包含n個組行狀態，所包含的組行狀態機中的行數即組幀狀態機各狀態所占用時間，組行狀態機和組幀狀態機啟動條件一致，同時啟動。

以采集可見光圖像數據為例，上電復位期間 系統處于states0狀態，狀態機用外部輸入的7.375MHz時鐘同步整個運行過程，圖像的幀、行、圖像數據等信號在同步時鐘的下降沿跳變，上升沿鎖存。一幀圖像數據的大小為512×512bit，并將圖像附帶的參數信息寫入圖像數據后一行(即513行)，在幀有效期間(states1、states2、 states3狀態)，CLK 信號作為行計數器的時鐘,每幀圖像在行有效之前有1行無效圖像信號(states1), 在states2狀態下，控制采集一幀中的前512行，在states3狀態下，采集圖象的參數信息，將圖像數據和狀態參數組合為統一的數據幀，采集完一幀圖像數據后等待下一個幀同步信號的到來。在行有效期(stML_High)控制采集一行中的512個像素點數據，在CLK信號的上升沿進行計數, 在數據有效期間采集完512個像素點,等待下一個行同步信號的到來,按同樣方式對下一行512像素點數據進行采集，直至采集完一幀中的512行。

　　系統仿真

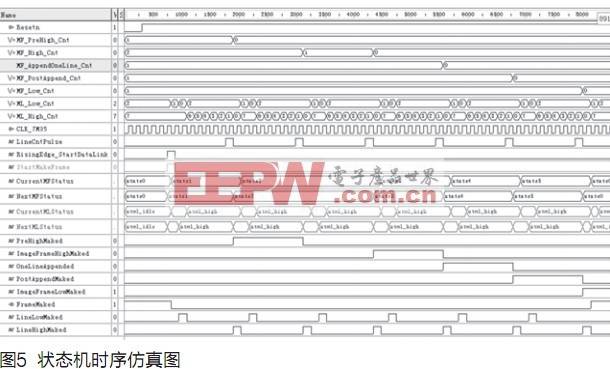

　　在該系統中，狀態機設計是難點，圖5是運用Active-HDL7.1仿真工具的狀態機仿真結果，仿真時，采用7.375MHz時鐘同步，狀態機啟動后，計數寄存器里的數據遞減，進而產生各狀態轉移滿足的條件，以此實現狀態機的翻轉。

　　在Active-HDL7.1中編寫TestBench文件時，通過向組幀狀態機計數寄存器寫數，來控制各狀態所占用的時間，利用 StartMakeFrame信號高電平啟動狀態機，各狀態發生翻轉時，狀態完成標志就產生產生高電平跳變。

　　根據圖5的仿真結果，可以看出組幀狀態機工作正常，所有的邏輯關系也都驗證無誤。

結語

　　本文采用FPGA設計實現高速圖像采集系統，并采用LVDS接口實現接收與發送，各種模塊之間通過緩存實現通信,避免圖像的丟失;采集的圖像類型和圖像尺寸可以通過軟件重新配置FPGA進行調整。總之，基于FPGA 的高速專用圖像采集系統電路集成度高、信噪比高、功耗低、成本低、速度快以及接口方便，所設計系統采用兩幀切換存儲方式，使得后續的其它圖像處理模塊能夠與圖像采集模塊并行工作，為圖像處理器的高度集成化實現提供了可能性。
