介紹一種利用帶通采樣定理及多相濾波的方式實現數字相干檢波的方法，由于采用數字信號處理的方式獲取I、Q基帶信號，因此具有鏡頻抑制能力強、線性動態范圍大、系統設備簡單、一致性好等優點。文章主要從理論及工程實現兩個方面展開論述。

1 基本原理
??? 設某一數字濾波器的脈沖響應為h(n)，則其Z變換H(z)定義為
??

??? 對式（1）展開變換后，可得
???
令則
???
式(2)即為數字濾波器H(z)多相濾波結構，顯然H(z)由D個EK(z)，K=0，1，2，…，D-1分支濾波器構成，并且每個濾波器的階數為H(z)階數的1／D，這種多相濾波的結構不僅能夠提高系統實時處理能力，而且可以降低傳統濾波器濾波運算后的累計誤差。下面對多相濾波技術在數字相干檢波中的應用進行理論分析。

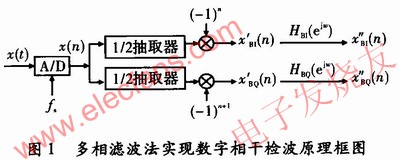

??? 通常，對于載頻為fo的帶限(帶寬B)中頻信號，若以采樣率為fs=4fo／(2m+1)，m=O，1，2，…，且fs≥2B對其采樣，通過符號修正及多相濾波的方式可準確獲得正交的兩路基帶信號，如圖1所示。

??? 設信號x(t)=a(t)cos[2πfot+φ(t)]，若以采樣率為fs=4fo／(2m+1)，m=0，1，2，…，且fs≥2B對x(t)采樣后得到的采樣序列為
???
式中，分別為信號的同向分量和正交分量，對x(n)進行奇偶分路和符號變換，可以得到
???
顯然，和分別為同向分量和正交分量的2倍抽取序列，容易證明和的數字譜為
???
式(7)和式(8)描述了正交解調后同向I及正交Q支路的頻譜，但二者的數字譜相差一個延遲因子，這相當于在時域上相差O．5個采樣點，需要兩個延遲濾波器校正，這兩個濾波器需要滿足，兩路延遲濾波器需要具有相似的幅度或相位特性，保證、支路嚴格匹配。
??? 理論分析知，可以采用多相濾波的方式從一原型低通濾波器中取出數字譜相差的兩個支路分別對I、Q兩路延遲濾波，由于兩個濾波器是從同一個原型濾波器中抽取出來的兩個分支，因此具有相似的幅度及相位特性。

? 設原型濾波器的沖擊響應為h(n)，由(1)式知，其多相結構第K條支路的沖擊響應為
???
則EK(z)頻率響應為
???
令D=4，則式中除i=0項不為零外，其余均為零，所以求得
???
提取K=3及K=1作為式（7）及式（8）I、Q兩路延遲濾波，得

由此可見，經過濾波，兩個正交得基帶信號在時間上完全對齊，滿足數字正交相干檢波的要求。

2 仿真分析

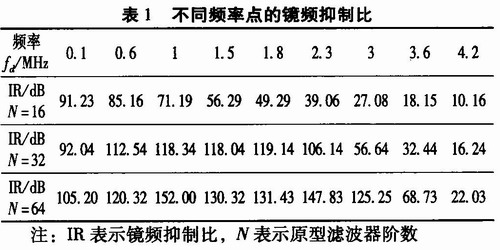

??? 下面采用多相濾波的方法對帶寬B=5 MHz，載頻fo=60 MHz，信號頻率fd的帶限信號直接中頻采樣提取正交的基帶分量，采樣頻率fs=80 MHz，依照多相濾波原理，設計階數為N，截止頻率為B的FIR原型低通濾波器，并從中抽取出數字譜相差兩個支路分別對I、Q兩路延遲濾波，測試不同頻率點的鏡頻抑制比，仿真測試結果如表1所示。

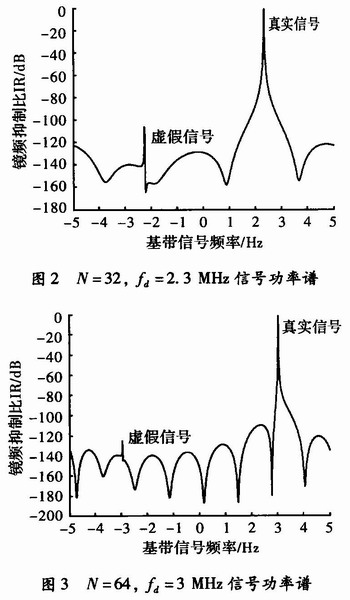

??? 從數據中可以看出，原型濾波器階數n越大，鏡頻抑制比IR越高，fd越大，鏡頻抑制比IR有下降趨勢。圖2和圖3分別表示N=32，fd=2.3 MHz的及N=64，fd=3 MHz的帶限信號相參處理后的功率譜分析。

??? 對于N=32，fd=2．3 MHz的帶限信號鏡頻抑制比IR高達106．14 dB，可見結合帶通采樣定理及多相濾波方式實現對帶限信號直接中頻采樣獲取基帶信號能夠達到很高的鏡頻抑制比，這是傳統的模擬相干檢波難以實現的。
??? 如上文所述，對寬B=5 MHz，載頻fo=60 MHz的線性調頻信號直接中頻采樣，利用多項濾波的方式實現數字下變頻仿真輸出波形，如圖4所示。

??? 圖4低通濾波輸出的是B=5 MHz，時寬T=10μs的基帶線性調頻信號，從零點的輸出看，I、Q兩路完全正交。仿真分析表明，利用多項濾波的方式可實現對基帶視頻信號的提取，完成數字檢波的功能。

3 FPGA實現

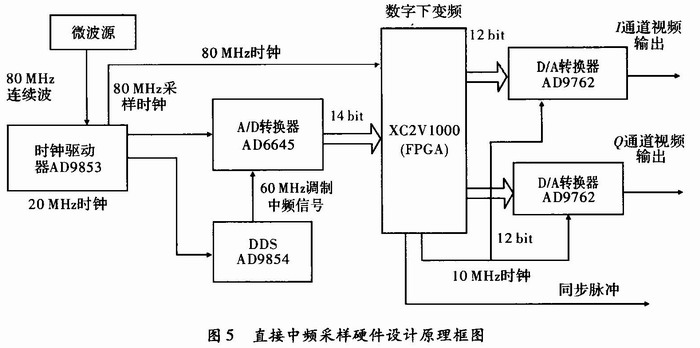

??? 在一款脈沖壓縮體制的雷達中頻數字化接收機工程項目中，系統需要實現對帶寬B=5 MHz，時寬T=10μs，載頻fS=60 MHz的線性調頻信號進行直接中頻采樣，依據帶通采樣原理，采樣頻率選為fS=80 MHz。硬件設計原理框，如圖5所示。硬件設計中，采用AD9853對微波信號源送的80 MHz的連續波轉換為TTL信號的采樣時鐘及FPGA的工作時鐘，同時分頻產生20 MHz時鐘信號作為DDS芯片AD9854的外部工作時鐘，DDS產生60 MHz的脈沖調制的中頻信號，A／D轉換器采用AD6645，信號和采樣時鐘同源，具有嚴格的相位關系，采樣后的數字下變頻采用Xilinx公司Virtex-Ⅱ系列的XC2V1000來完成，主要包括功能模塊為數據的奇偶抽取、符號修正、正交兩路延遲濾波，降速抽取、低通濾波以及時序電路設計。

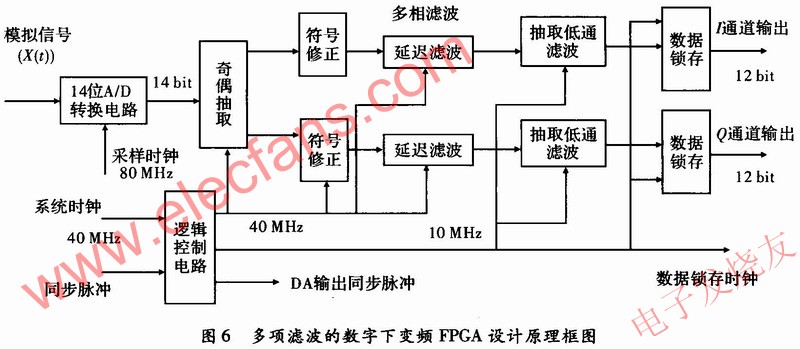

??? FPGA設計中，奇偶抽取電路對80 MHz的時鐘分頻為40 MHz，利用時鐘上升及下降沿分別將采樣后的I(0)、Q(1)、I(2)、Q(3)……的序列進行奇偶抽取，對抽取的正交兩路數據分別進行符號修正，修正的目的主要是解決采樣時符號反向的問題，符號修正電路實現可通過對采樣時鐘4分頻，高電平時I、Q兩路數據分別保持不變，低電平時，I、Q兩路數據求其每一位邏輯反后加1，功能上相當于乘以-1，修正后的兩路輸出序列分別為I(0)、I(2)、I(4)、Q(6)……及Q(1)、Q(3)、Q(5)、Q(7)……，由上述理論分析知，兩路數據在時間上相差一個采樣點，對于數字頻率相差個相位，需要通過延遲濾波器來實現時間上對齊，延遲濾波器采用多項濾波的方式實現，即I、Q兩路的濾波器的系數由同一個原型濾波器設計而成，F(xiàn)PGA中濾波器設計采用Xilinx的IP核中的FIR模塊，延遲濾波后的數據經4倍降速抽取，并通過低通濾波器濾除高階分量后送外部D／A變換器，低通濾波器采用32階的FIR數字濾波器，濾波器設計同樣采用IP核實現，F(xiàn)PGA設計原理框，如圖6所示。

4 結束語
??? 文中討論了直接中頻采樣下，利用多相濾波的方法實現數字檢波的基本原理及實現方法，并給出FPGA實現的工程樣例。計算機仿真表明，利用帶通采樣定理及多相濾波方式對帶限信號直接中頻采樣能夠準確可靠地將一定帶寬范圍內的基帶信息提取出來，而且相對傳統的模擬相干檢波能夠獲得較高的鏡頻抑制比，利用FPGA單片資源便可實現單通道甚至多通道的數字相干檢波的功能，簡化了系統設計，而且在技術指標上又可有效地克服正交通道不一致的問題，具有較高的工程應用價值。欲了解更多信息請登錄電子發燒友網(http://m.makelele.cn)
