近年來，FPGA得到了廣泛應用，從原來的通信擴展到消費電子、汽車電子、工業控制、測試測量等領域，以滿足日益增長的客戶個性化需求。但是FPGA的量產成本和量產編程問題一直困擾著客戶。而作為半定制產品的門陣列，憑著其低成本、高安全性等特點，被視作FPGA量產的優質替代品而廣泛應用于通信、制造、辦公自動化、消費和娛樂產品中。

　　什么是門陣列?

　　門陣列是指由半導體廠商準備出已經在硅片上形成了被稱為基本單元的邏輯門的母板,通過按照用戶希望的電路進行布線,在母板上形成電路的半客戶定制品芯片。門陣列使用通用的母板,不僅可大幅度的縮短生產工期,還可以實現低成本,因此被廣泛的應用在從數碼相機、DVD刻錄機等民用設備到機器人、工業機床等工業設備的多種領域。

　　什么要選擇門陣列?

　　原因主要有以下幾方面：

　　1、 低成本：即使是小批量的數字電路，仍能實現低成本，原因在于實現相同的功能，F(xiàn)PGA使用LUT等浪費的資源比較多，而門陣列則不存在這個問題，所以實現相同的功能，門陣列所使用的資源數量要遠遠小于FPGA，從而減少電路面積，降低總成本。

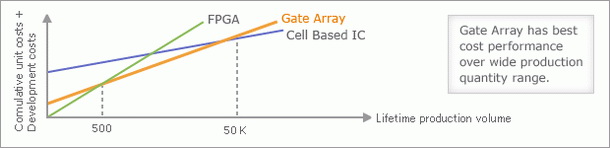

　　圖2 門陣列與其他產品的成本競爭

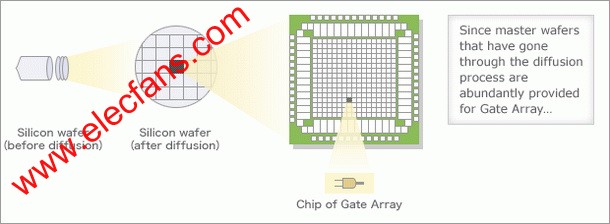

　　2、 交貨周期短：在生成 LSI時，形成元素(如硅晶片上的晶體管)的擴散過程需要很長的時間。通過門陣列，制造商可以提供叫做主晶片的晶片，該晶片上的擴散過程已經完成。在確定要實現的電路之后，將沒有相互連線以及電路獨立的基本單元結合起來，實現您所需要的數字電路，從而大大減少芯片生產時間，提高交貨速度。

　　3、 解決了量產問題：門陣列產品交付給客戶時就已經是固化了的ASIC，所以客戶無需再在生產線上進行費時費人力的編程操作。

　　4、 零部件采購的穩定性：由于門陣列是一種客戶定制的產品，因此可以根據您的需求預測信息提供穩定的供貨量。

　　5、 安全性：當使用FPGA時，顧客的專用電路數據存儲在ROM中，由于FPGA是一個通用產品，通過監控啟動時ROM 和 FPGA之間的位流，可以截取和復制電路數據。而如果使用門陣列，顧客的專用電路設計在半定制IC上硬連線實現，從而使其不可能被復制。

　　瑞薩電子(原NEC電子)的門陣列、嵌入式陣列憑借著保持了近四分之一個世紀的穩定品質，及全球占有率No.1的成績贏得大家的厚愛，其高可靠性、完善的開發環境等先進的技術及充實的支持體制，獲得市場一致好評。

　　瑞薩電子(原NEC電子)門陣列產品開發基本流程

　　很多的客戶在考慮門陣列時往往會被如下的問題困擾：

　　“門陣列品種繁多?不知道如何選擇?”

　　“門陣列設計很難?”

　　“數量少，如果使用門陣列，有點小題大做了……”

　　其實這些問題大可不必?fù)?dān)心，世強電訊的工程師將幫助您解決所有問題。

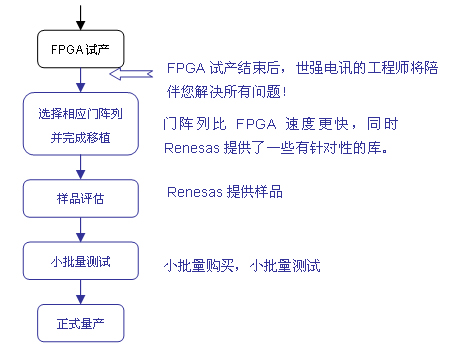

　　門陣列產品的開發流程

　　產品陣容

　　瑞薩電子的門陣列產品目前已經涵蓋到5M邏輯門，可以從非常廣的范圍內對客戶的設計進行支持。目前已經在工業控制和通訊等領域得到了廣泛應用。瑞薩電子(原NEC電子)的門陣列和嵌入式陣列提供豐富的宏，包括用于高速接口如SSTL2、SSTL3、和 LVDS的I/O 宏，以及用于串行控制器和外圍接口的功能巨宏元。為了更高的集成度，嵌入式陣列中也有標準單元IC的存儲器。

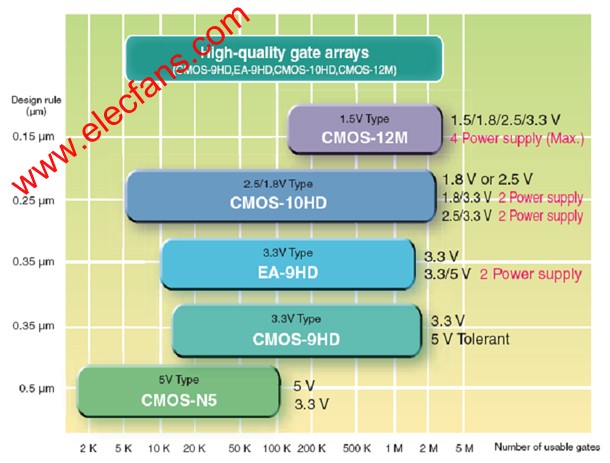

　　圖3 Renesas簡便門陣列產品陣容

　　針對市場上常用的FPGA，瑞薩電子均可提供對應的門陣列產品。世強電訊將提供從FPGA順利移植到瑞薩電子門陣列產品的技術支持與服務，幫助您解決成本壓力，以及一切技術問題。
